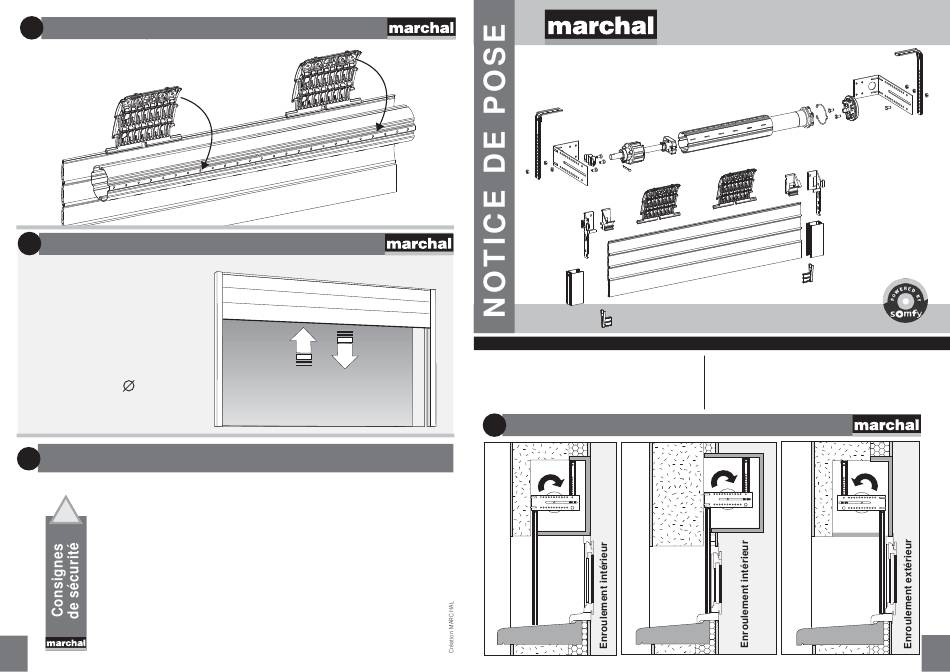

SOMFY marchal TRADI CLASSIQUE Notice De Pose

8 Positionner les verrous automatiques
Clipser les verrous dans les emplacements
prévus sur l'axe
9
Tester le fonctionnement du volet
Motorisation électrique :
Se reporter à la notice
moteur.
Manoeuvre treuil :
1 - Repérer la position de sortie
et percer à 16 mm (cardan).
2 - Fixer la sortie de caisson.
3 - Fixer la tringle oscillante.
Lire attentivement cette consigne d'installation et cette notice avant utilisation.
10
Le volet roulant doit être monté conformément aux instructions décrites dans ce manuel.
Le non-respect des consignes d'installation peut
!
engendrer de sérieux dommage corporel et matériel.

L'installation ne peut être effectuée que par un professionnel,
formé et habilité à cet effet.

L'installation doit être effectuée selon les règles en vigueur. L'installateur
doit s'assurer que les exigences des normes sont satisfaites
lors de l'installation du volet roulant.

Les travaux d'installation électrique, ne doivent être réalisés que par
des électriciens spécialisés et habilités.

Après installation, s'assurer du fonctionnement des sécurités.
4
Vérifier les fins de course
haute et basse.
1 - CHOIX DE POSE
............................................................................................
2 - VERIFICATION DU CONTENU DU COLIS
........................................
3 - VERIFICATION DES MESURES
..............................................................
4 - MISE EN PLACE DES SUPPORTS ET AXE ELECTRIQUE
5 - MONTAGE DES TULIPES
..........................................................................
1
CHOIX DE POSE
TRADI CLASSIQUE
S O M M A I R E
1
P 6 - FIXATION DES JAMBES DE FORCE
.................................................
2
P 7 - GLISSER LE TABLIER
...............................................................................
2
P 8 - POSITIONNER LES VERROUS AUTOMATIQUES
2
P 9 - TESTER LE FONCTIONNEMENT DU VOLET
.......
3
P 10 - CONSIGNES DE SECURITE
.................................................................
3
P
3
P
4
P
......................
4
P
...............................
4
P
