Interpump Group R1102 Mode D'emploi page 3

50Nm
70Nm
F
KIT N.
2483

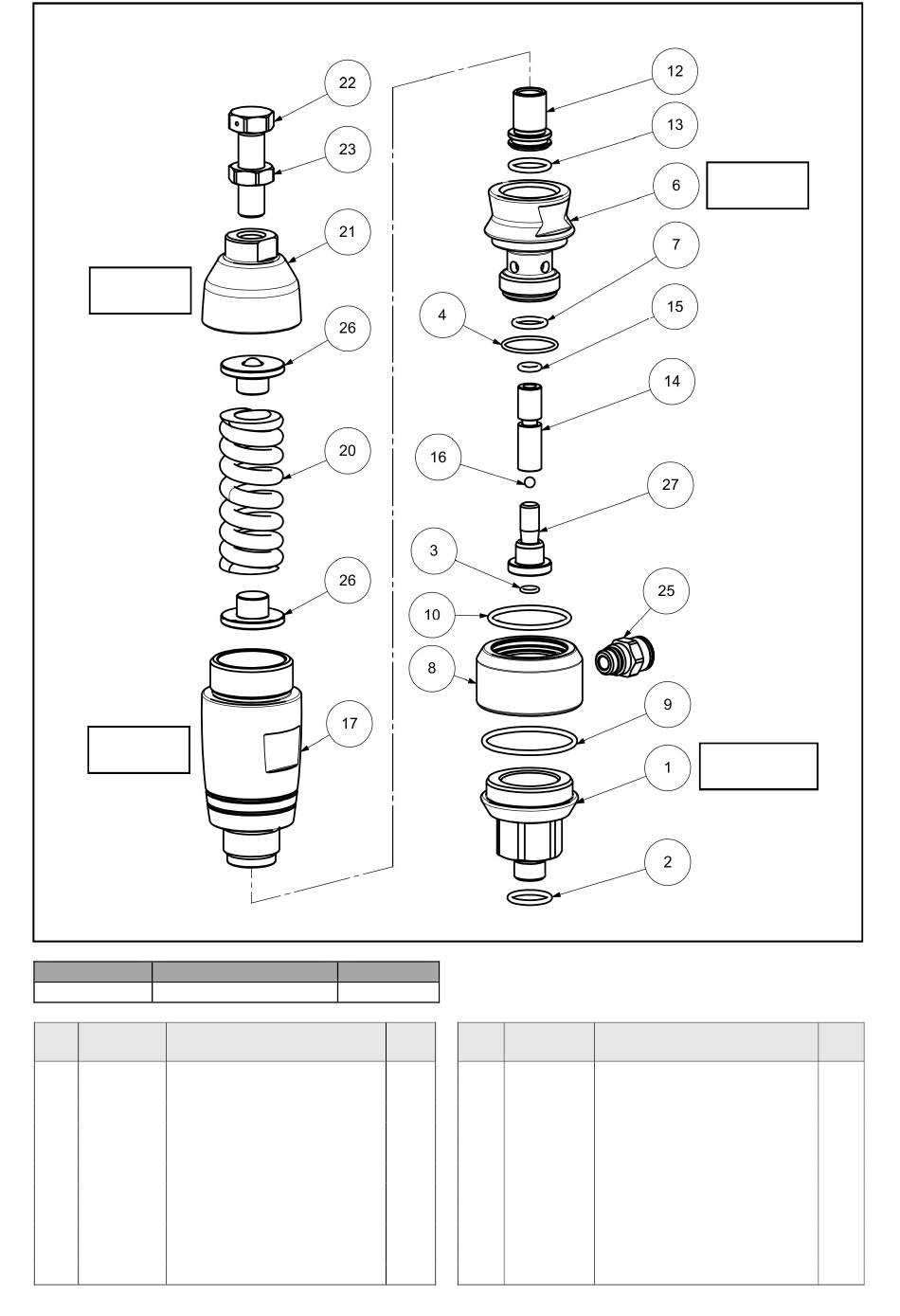

POS CODE DESCRIPTION
CODICE DESCRIZIONE
1 36025756 Nipplo inlet
2 90384500 OR D.18.72x2.62 (3075)
3 90357600 OR D.6.75x1.78 (106)
4 90360600 OR D.26.7x1.78 (2106)
6 36025566 Corpo valvola
7 90383300 OR D.13.95x2.62 (3056)
8 36025666 Raccordo outlet
9 90388500 OR D.45.69x2.62 (3181)
10 90387700 OR D.39.34x2.62 (3156)
12 36025966 Guida otturatore
13 90384300 OR D.17.86x2.62 (123)
POSITIONE
13-7-4-15-3-10-9-2
N.PEZZI
1
N. POS CODE
PCS CODICE
1 14 36026068 Porta otturatore
1 15 90381800 OR D.7.59x2.62 (3030)
1 16 97478200 Sfera D.7/32"
1 17 36025466 Canotto valvola
1 26 36607201 GR. Guida molla
1 20 94757500 Molla Dm. 26x83
1 21 36025366 Tappo valvola
1 22 36026266 Vite registrazione M14x1.5
1 23 92249400 Dado M14x1.5x8 5589 A2-70
1 25 96328000 Raccordo dir. G1/4"M-D12
1 27 36026401 Sede ed otturatore
-3-
70Nm
200Nm
DESCRIPTION
DESCRIZIONE
N.
PCS
1
1
1
1
2
1
1
1
1
1
1
