6100B/6105A
Manuel d'introduction

Lecture avec quatre fils

Pour la lecture avec deux fils, le point de lecture de la boucle de réaction du système de
contrôle se trouve à l'arrière des bornes. Toute énergie circulant dans les cordons reliant
les bornes OUTPUT à la charge entraîne une baisse de tension dans les cordons. Ainsi, la
tension à la charge est inférieure à celle des bornes et l'exactitude en pâtit. Pour résoudre
le problème, utilisez une lecture avec quatre fils, tel qu'illustré sur la Figure 11.
L'impédance de sortie de l'amplificateur de la réaction est très élevée, ainsi, l'énergie
alimentant les cordons de lecture est très réduite. La sortie de tension aux bornes de
SENSE affiche exactement la tension au niveau de la charge
régler la tension aux bornes de OUTPUT.
Paramètres de configuration de deux/quatre fils
La configuration de deux/quatre fils est valable pour toutes les unités maîtresses et
auxiliaires. La configuration se fait à partir d'un menu instantané accessible à partir des
touches programmables supérieures du Global Settings Menu. Voir la Figure 12.
Appuyez sur la touche programmable des Front Panel Terminals pour afficher l'écran
instantané. Voir la Figure 13.
22
I
Z
Load

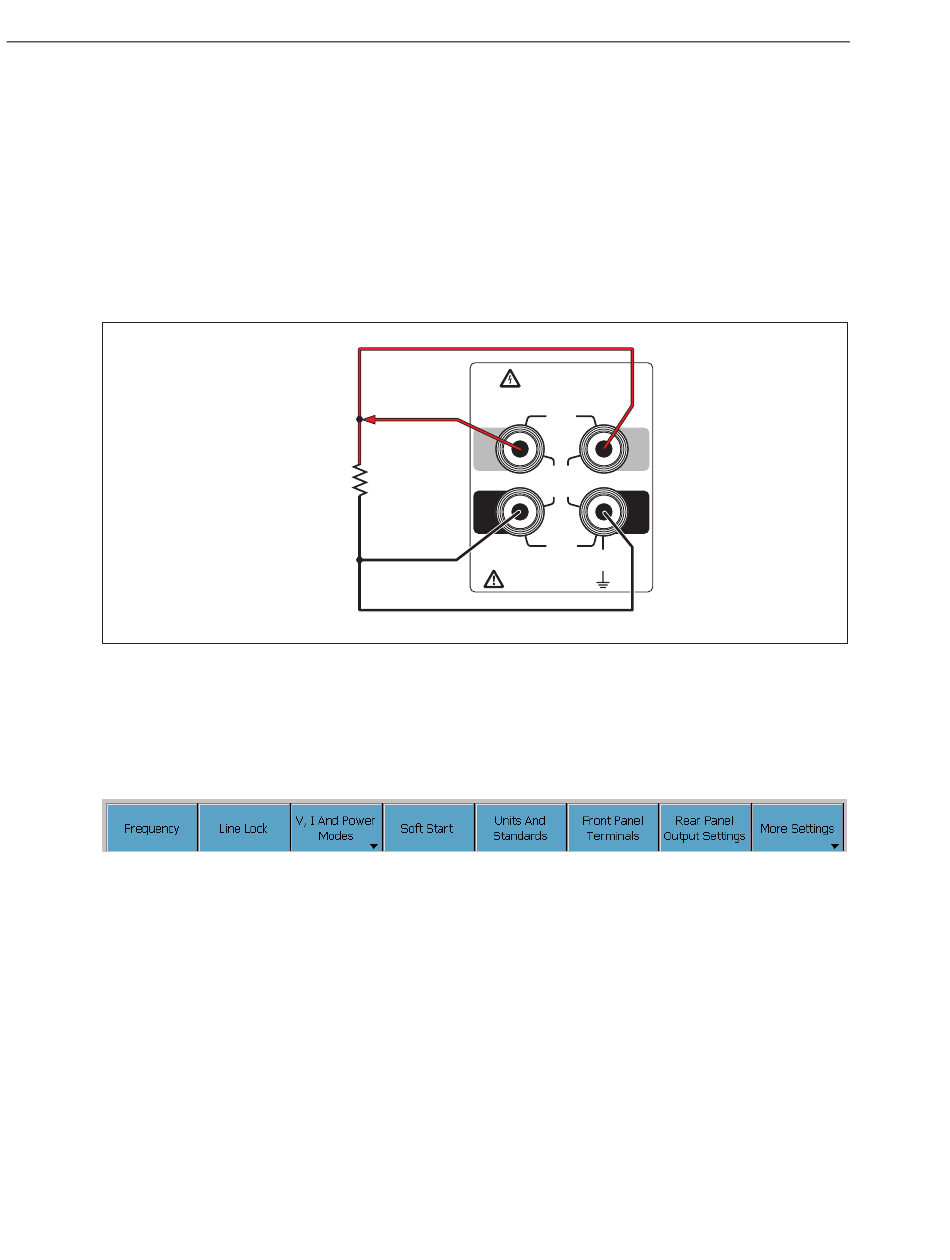

Figure 11. Configuration de la lecture avec quatre fils
Figure 12. Touches programmables supérieures du Global Settings Menu
et elle est utilisée pour
Z
VOLTAGE
OUTPUT
SENSE
1V Pk
MAX
HI
HI
1430V
Pk
MAX
LO
LO
1V Pk
MAX
46V Pk
MAX
gdw08.eps
