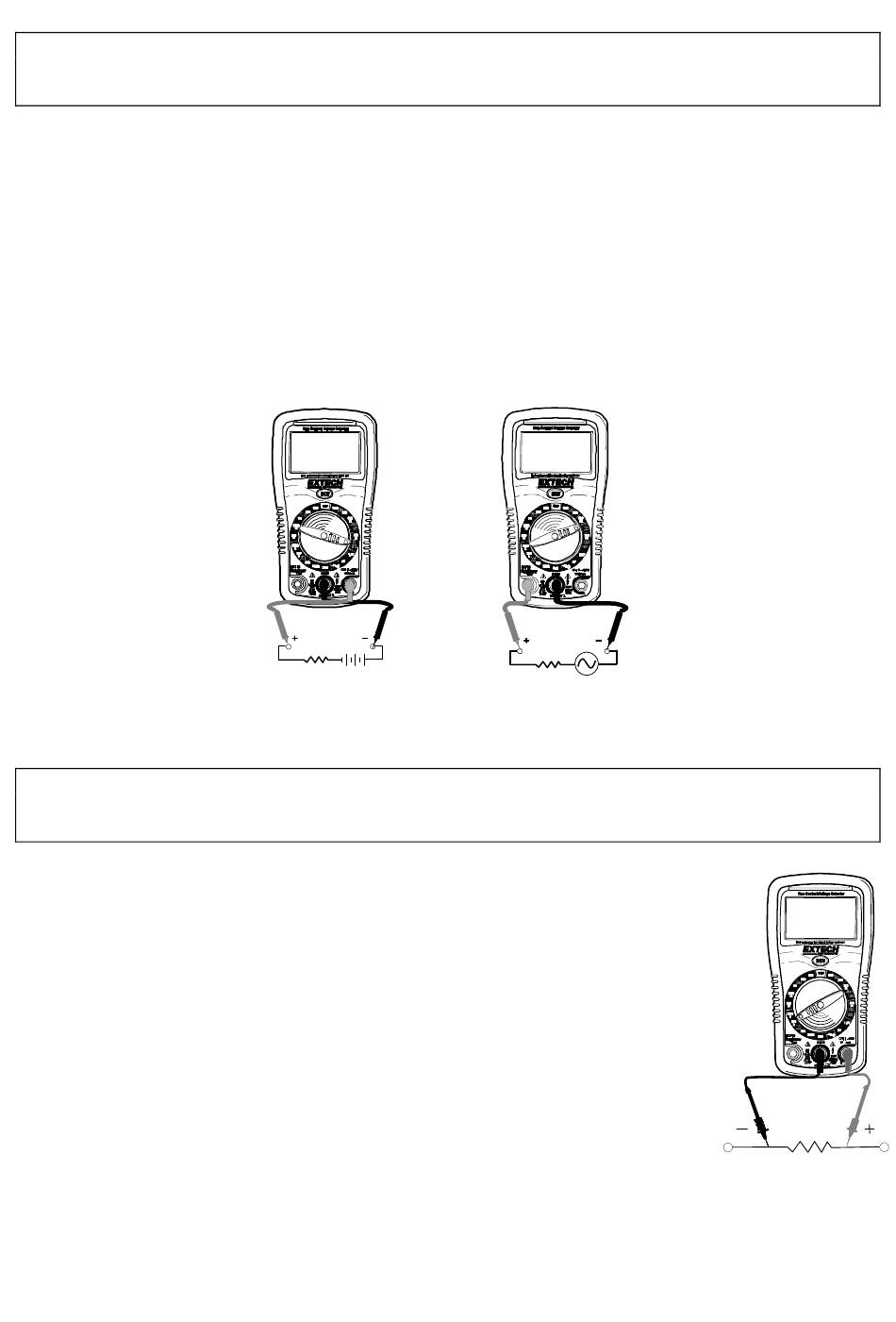

MESURES DU COURANT CA/ CD
ATTENTION :
Ne pas faire des mesures du courant de 10 Ampères de plus de 30 secondes. Excéder 30
secondes pourrait causer des dommages au compteur et/ou aux fils test.
1. Insérez la prise banane des fils test noirs dans la prise COM négative.
2. Pour des mesures du courant de plus de 200 mA CD ou CA, réglez le bouton de fonction sur
la position 200 m AAC ou ADC et insérez la prise des fils test rouge banane dans la prise mA.
3. Pour des mesures du courant de plus de 10 A CA ou CD, réglez le bouton de fonction sur la
position 10 A AAC ou 10 A ADC et insérez la prise des fils test rouges dans la prise 10 A.
4. Retirez la puissance du circuit testé, puis ouvrez le circuit sur le point où vous désirez prendre
la mesure du courant.
Touchez l'embout de la borne test noire sur le côté négatif du circuit. Touchez l'embout de la
5.
borne test rouge sur le côté positif du circuit.
6. Soumettre le courant au circuit.
Lire le courant sur l'écran.
7.
MESURES DE LA RESISTANCE
ATTENTION :
Pour éviter les chocs électriques, déconnectez le courant de l'appareil testé et déchargez toutes
les capacités avant de prendre les mesures de résistance.
1. Réglez le bouton fonction sur la position.
2. Insérez la prise banane des fils test noirs dans la prise COM négative.
Insérez la prise banana des fils test rouges dans la prise Ω positive.
3.
4. Touchez les embouts de la borne test du circuit ou du composant testé.
Il est préférable de déconnecter un côté du circuit testé ainsi le reste du
circuit n'interférera pas avec la lecture de la résistance.
Lisez la résistance sur l'écran. Modifiez le bouton fonction pour des
5.
positions plus basses de Ω afin d'obtenir une lecture de la résolution plus
élevée.
7 EX310A-fr-FR_v7.7 10/17
