Option 2 : Montage sur un mur en béton ou en blocs de béton
Attention : Éviter les blessures potentielles ou les dégâts matériels!
NE PAS trop serrer les tire-fonds.
REMARQUE : L'épaisseur du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16 mm).
a.
ATTENTION : Pour éviter des dégâts matériels
ou des blessures, ne jamais forer dans le
mortier entre les blocs.
A
b.
< 16 mm
5 ⁄8
(
c.
P
d.
P

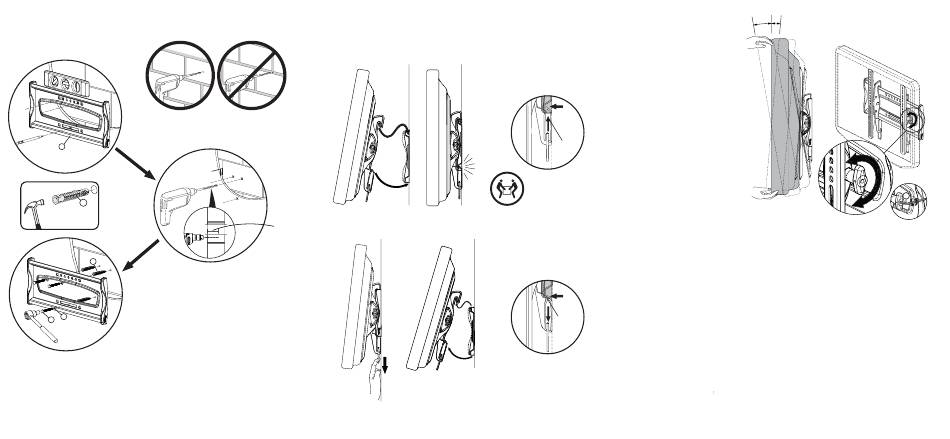

a. Mettre la plaque murale (A) de niveau et repérer les
emplacements des trous.
b. Pré-percer les trous tel qu'illustré.
c. Insérer les chevilles murales à béton (P) dans les trous
pré-percés et utiliser le marteau pour être sûr que les chevilles
Q
R
soient au ras de la surface en béton.
d. Aligner la plaque murale (A) avec les chevilles, puis placer
les rondelles (Q) sur les trous. Insérer les tire-fonds (R) dans
les rondelles, puis serrer les tire-fonds avec une clé à
douille jusqu'à ce que les rondelles soient au ras de la
plaque murale.
NE PAS trop serrer les tire-fonds (R).
3 Montage du téléviseur sur le mur
Tout en maintenant le téléviseur avec la partie supérieure de l'écran inclinée vers le mur, glisser
les crochets supérieurs du support du téléviseur par-dessus l'encoche supérieure de la plaque murale.
Puis, baisser le téléviseur jusqu'à ce qu'il soit enclenché dans l'encoche inférieure de la plaque murale.
Un clic se fera entendre lorsque le téléviseur sera verrouillé dans son emplacement.
po)
Démontage du téléviseur du mur
75 mm
Déverrouiller le dispositif de sécurité, puis soulever le téléviseur pour le sortir de la plaque murale.
3 po
4 Réglage de l'angle
d'inclinaison
(si nécessaire)
Il est possible de régler l'angle
d'inclinaison de l'écran de 10° vers
l'avant ou de 5° vers l'arrière.
Si besoin est, la tension de l'inclinaison
peut être réglée en resserrant ou
desserrant le bouton de tension à l'aide
de la clé hexagonale (O) ou à la main.
[Verrouillé]
LOURD! De l'aide sera nécessaire
pour cette étape.
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ • CONSERVER CES INSTRUCTIONS
Attention : Ne pas utiliser ce produit pour un usage qui ne soit explicitement spécifié par Rocketfish. Une installation
inappropriée peut être source de dégâts matériels ou de blessures. Si ces instructions ne sont pas comprises ou en cas
de doutes sur la sécurité de l'installation, contacter le Service à la clientèle ou un installateur professionnel. Rocketfish
n'est pas responsable de dégâts ou de blessures résultants d'une installation ou d'une utilisation incorrecte. Le poids
du téléviseur ne doit pas dépasser 80 lb (36,37 kg). Le mur doit pouvoir supporter cinq fois le poids du téléviseur plus
le système de montage mural.
Ce produit contient des petites pièces qui peuvent être source de risques d'étouffement si elles sont avalées. Garder
ces pièces hors de la portée des enfants!
Garantie limitée de 5 ans
Déverrouillé
Aller sur le site www.rocketfishproducts.com pour toute information complémentaire.
Nous sommes à votre disposition
www.rocketfishproducts.com
Pour le service à la clientèle, appeler le :
800-620-2790 (marchés américain et canadien)
01 800-926-3010 (marché mexicain)
© 2010 BBY Solutions, Inc., tous droits réservés.
Distribué par Best Buy Purchasing, LLC, 7601 Penn Avenue S., Richfield, MN 55423-3645 É.-U.
Best Buy Imports, S. de R.L. de C.V. Av. Santa Fe 485, Segundo Piso, Colonia Cruz Manca, Programa Parcial de Desarrollo
Santa Fe, Delegación Cuajimalpa, Distrito Federal, México 05349
ROCKETFISH est une marque de commerce de BBY Solutions Inc., déposée dans certains pays. Tous les autres produits
et noms de marques sont des marques de commerce appartenant à leurs propriétaires respectifs.
6907-002014<00>
10°
5°
O
Français10-0362
