Étapes

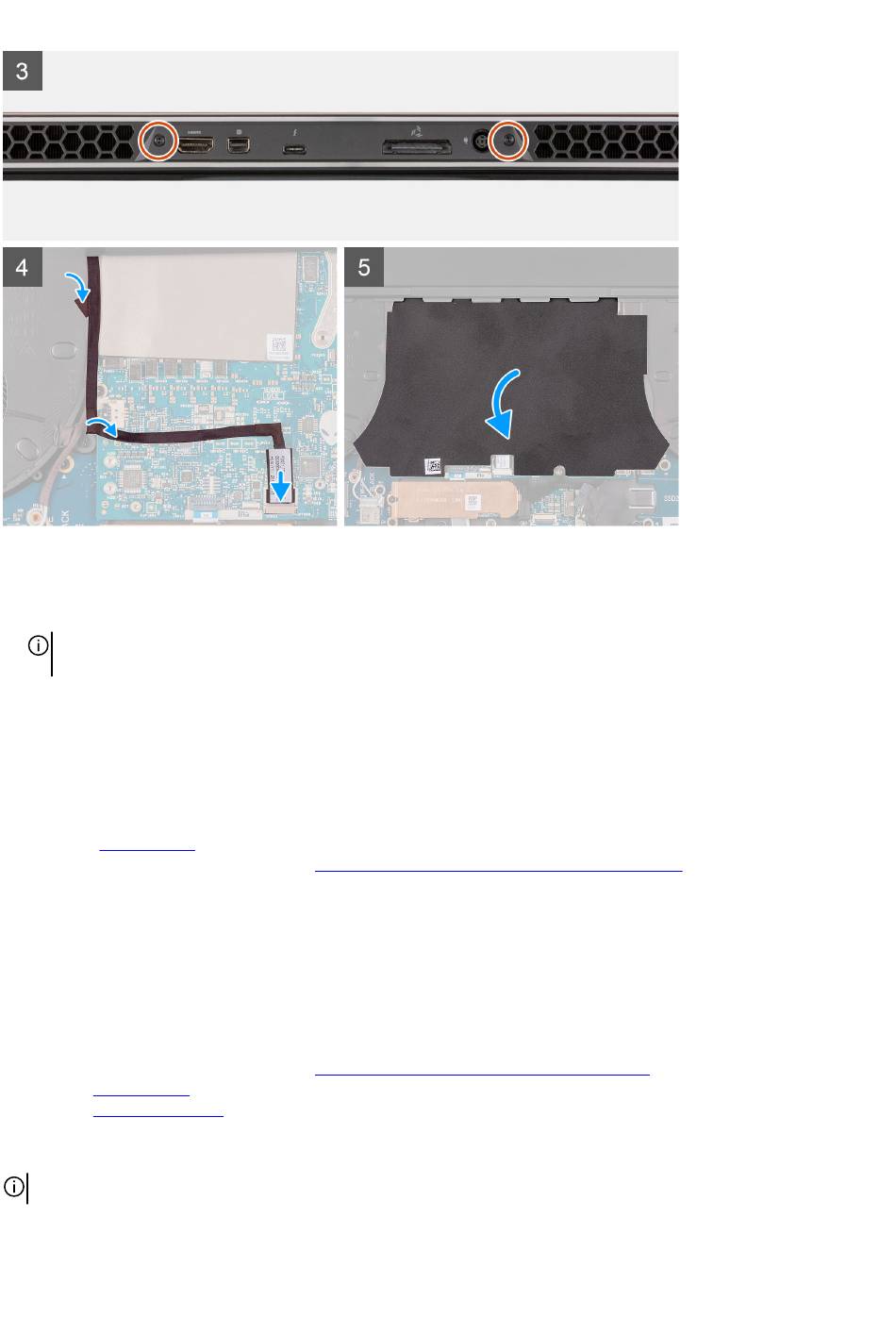

1. Collez le film Mylar sur la carte système.
2. Poussez le cache d'E/S arrière dans l'assemblage du repose-poignets, puis enclenchez-le.
REMARQUE : Pour éviter d'endommager l'ordinateur, assurez-vous que le câble d'éclairage Tron n'est pas coincé et que le
film Mylar est collé sur la carte système avant d'insérer le cache d'E/S arrière.
3. Remettez en place les deux vis (M2x4,5) qui fixent le cache d'E/S arrière sur l'assemblage du repose-poignets.
4. Remettez en place les deux vis (M2,5x5) qui fixent le cache d'E/S arrière sur l'assemblage du repose-poignets.
5. Connectez le câble d'éclairage Tron à la carte système.
6. Acheminez et fixez le câble d'éclairage Tron sur la carte système, sous le film Mylar.
Étapes suivantes
1. Installez le
cache de
fond.
2. Suivez la procédure décrite dans la section
Assemblage d'écran
Retrait de l'assemblage d'écran
Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le
cache de
fond.
3. Retirez le
cache d'E/S
À propos de cette tâche
REMARQUE : L'assemblage d'écran est de type HUD (Hinge-Up Display) et ne peut pas être démonté davantage.
La figure suivante indique l'emplacement de l'assemblage d'écran et fournit une représentation visuelle de la procédure de retrait.
40
Après une intervention à l'intérieur de votre
Avant d'intervenir à l'intérieur de votre
arrière.
ordinateur.
ordinateur.
