Instructions d'installation – Plateforme de boîtier encastré P3LED09
Instructions spéciales et applications
Le mécanisme à DEL est fixé avec une attache de
N
otee:
câble pour la livraison (Figure 12.). Coupez et retirez
l'attache de câble avant de régler le mécanisme.
Installation pour réflecteur DEL
Pour éviter d'endommager le module à DEL, le réflecteur
DEL ne doit pas toucher la coupe du module à DEL.
Ne touchez pas à la surface réfléchissante intérieure du
réflecteur DEL. Saisissez le réflecteur par les surfaces
extérieures.
1.
S'il est installé, retirez le couvercle de protection de
DEL de l'anneau de rétention du réflecteur en tournant
dans le sens antihoraire et en le tirant.
Coupez et retirez l'attache de
câble avant de tenter de régler
le mécanisme.

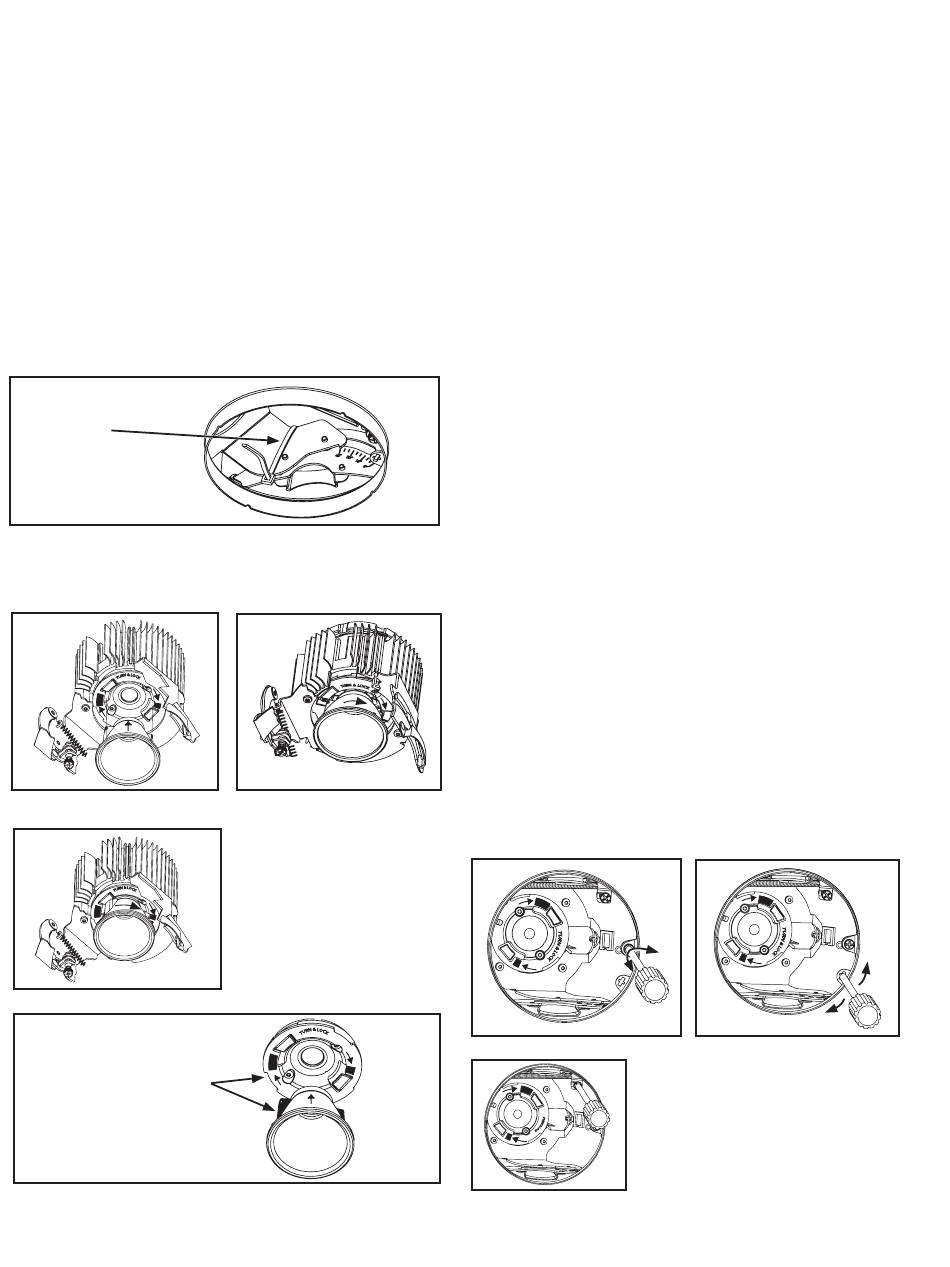

Figure 12.
N
otee:
Veuillez noter que les illustrations ci-dessous
correspondent aux instructions d'installation de base
et que le produit réel peut être légèrement différent.
Positionnez le
Figure 13.
réflecteur
Figure 15.
Verrouillez
La plus grande aile de fixation
du réflecteur à DEL en verre
s'aligne sur la plus grande
ouverture marquée par le plus
grand bloc rectangulaire solide.
Vue détaillée
Figure 16.
10
Tournez
Figure 14.
Instructions d'installation – Plateforme de boîtier encastré P3LED09
0007354INS
2.
Positionnez le réflecteur à DEL de sorte que l'aile
de fixation la plus grande s'aligne sur la plus grande
ouverture de l'anneau de rétention du réflecteur.
La plus grande ouverture est marquée d'un bloc
rectangulaire solide (Figure 13. à Figure 16.).
3.
Tournez dans le sens des aiguilles d'une montre
(Figure 14.) pour enclencher et verrouiller (Figure 15.).
Pour enlever le réflecteur DEL, il faut le tourner dans le sens
contraire des aiguilles d'une montre jusqu'au dernier cran et
le soulever de l'anneau réflecteur de rétention (NE FORCEZ
PAS).
Rotation de la source de lumière
1.
Desserrez la vis de blocage de rotation à l'aide d'un
tournevis Phillips n° 2 (Figure 17 .).
2.
Faites tourner le mécanisme sur la position désirée
à l'aide de la languette de positionnement et d'un
tournevis (Figure 18.).
3.
Serrez la vis de blocage de rotation pour fixer sur la
position souhaitée. (Ne serrez pas trop). (Figure 17 .).
Inclinaison de la source de lumière
Le mécanisme est réglé à un angle de 45 degrés. Si
nécessaire, inclinez le mécanisme en tournant la vis
d'inclinaison dans le sens horaire (Figure 19.). Consultez
le cadran d'angle sur l'ensemble de mécanisme pour
déterminer l'angle d'inclinaison. Aucune autre action
n'est nécessaire pour bloquer la position d'inclinaison – le
mécanisme se bloque automatiquement dans la position
souhaitée.
Coupez et retirez l'attache de câble avant de régler le
N
otee:
mécanisme (Figure 12.).
Installation de l'élément optique
L'installation de l'élément optique sur la plateforme de
boîtier est effectuée après l'installation de la plateforme
Figure 17.
Figure 19.
ADI140849
