trous inférieurs sont utilisés quand vous changez
de côté sur un plateau de coupe Guardian ; ils
deviennent alors les trous supérieurs de l'autre côté
du plateau.
6. Serrez la vis à l'avant de chaque patin à un couple
de 9 à 11 Nm.
Réglage des galets anti-scalp arrière
Ajustez la hauteur des galets anti-scalp arrière chaque
fois que vous modifiez la hauteur de coupe.
1. Désengagez la PDF, relâchez la pédale de
déplacement et serrez le frein de stationnement.
2. Placez la commande d'accélérateur en position
de bas régime, arrêtez le moteur, enlevez la clé et
attendez l'arrêt complet de toutes les pièces mobiles
avant de quitter le siège.

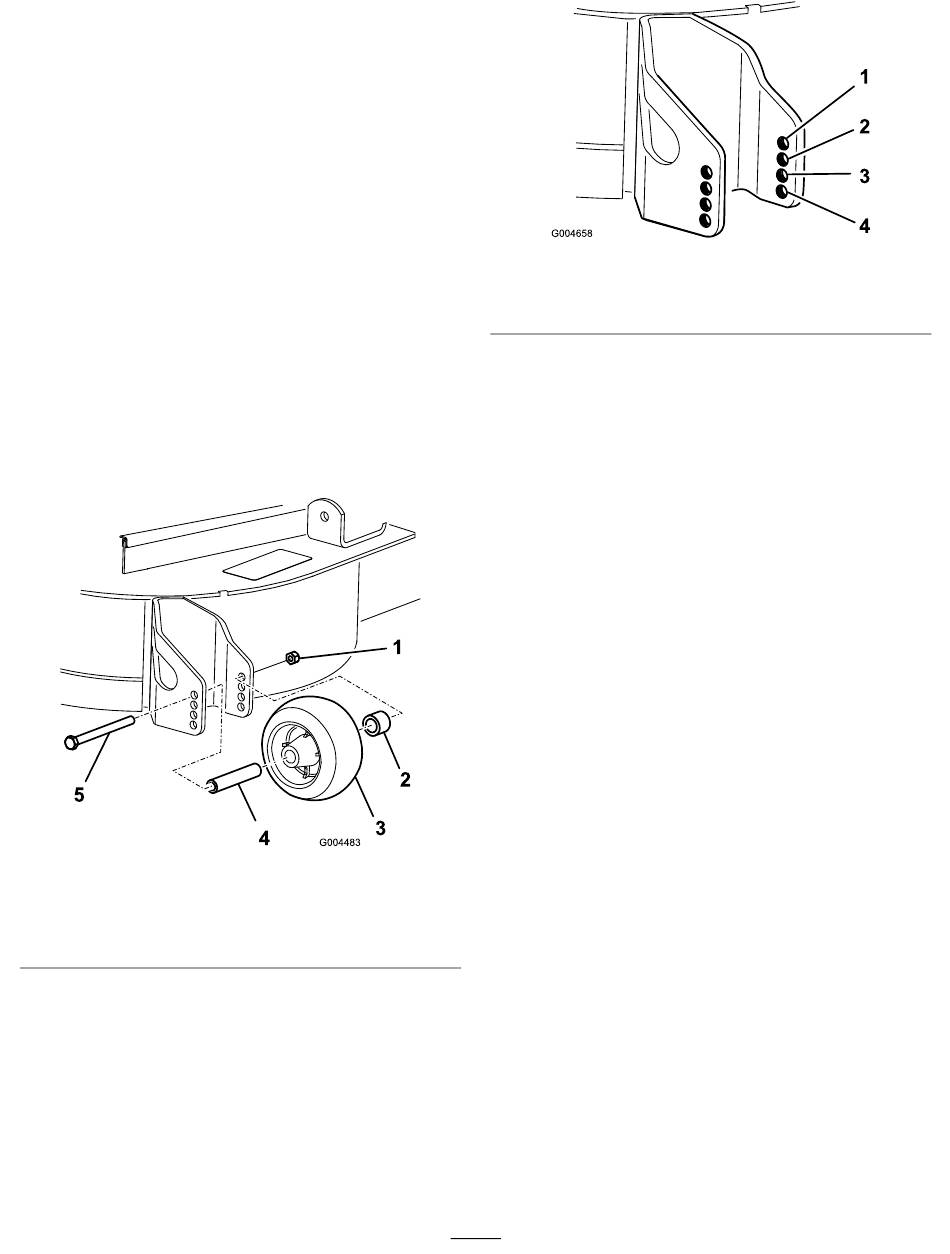

3. Après avoir réglé la hauteur de coupe, réglez les
galets en retirant l'écrou à collerette, la bague,
l'entretoise et le boulon (Figure 8).
1. Écrou à embase
2. Bague
3. Galet anti-scalp
4. Choisissez le trou qui convient pour que le galet
anti-scalp se trouve le plus près possible de la
hauteur de coupe correspondante voulue (Figure 9).
Figure 8
4. Entretoise
5. Boulon
1. 38 mm
2. 51 mm
5. Posez l'écrou à embase, la bague, l'entretoise et
le boulon. Serrez à un couple de 54 à 61 Nm
(Figure 8).
Réglage des galets
Montez les galets à la position la plus basse pour les
hauteurs de coupe supérieures à 64 mm, et à la position
la plus haute pour les hauteurs de coupe inférieures à
64 mm.
1. Désengagez la PDF, relâchez la pédale de
déplacement et serrez le frein de stationnement.
2. Placez la commande d'accélérateur en position
de bas régime, arrêtez le moteur, enlevez la clé et
attendez l'arrêt complet de toutes les pièces mobiles
avant de quitter le siège.
3. Soulevez l'avant de la machine sur des chandelles.
4. Retirez les fixations de chaque galet sur le plateau de
coupe et montez ou abaissez les galets selon le cas ;
reportez-vous aux Figure 10 à Figure 14 selon ce
qui convient à votre plateau de coupe.
11
Figure 9
3. 63 mm
4. 76 mm et plus
