DISTINK
MC/TM
(Réversible / Reversible)
Installation en alcôve

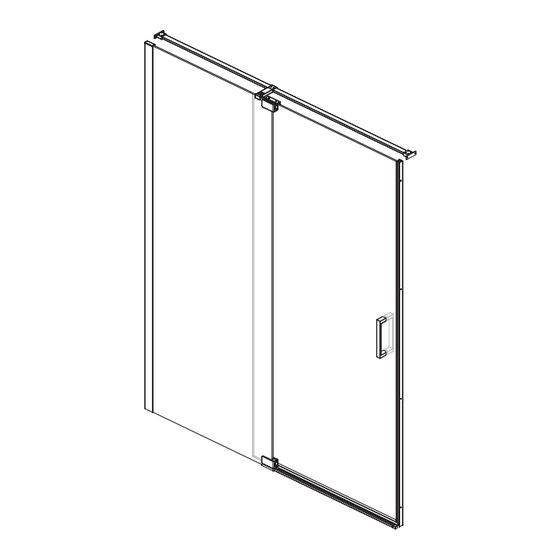

Porte de douche à pivot en alcôve
(36'', 42'', 48'', 54''ou 60'')
Alcove Installation
Alcove pivot shower door (36'', 42'', 48'', 54''or 60'')
www.KaliaStyle.com
Instructions d'installation - Garantie
Installation Instructions - Warranty
Numéro de série/Serial number
Conserver ce guide après l'installation car il contient des informations utiles pour le service et la garantie.
Keep these instructions after you have finished the installation, it contains useful information regarding service and warranty.
04/19
104942_RevA
IN030YBHDE2
