Retrait D'une Lame De Coupe - Evolution R230 DCT Instructions

es
he
.
n
g. 1)

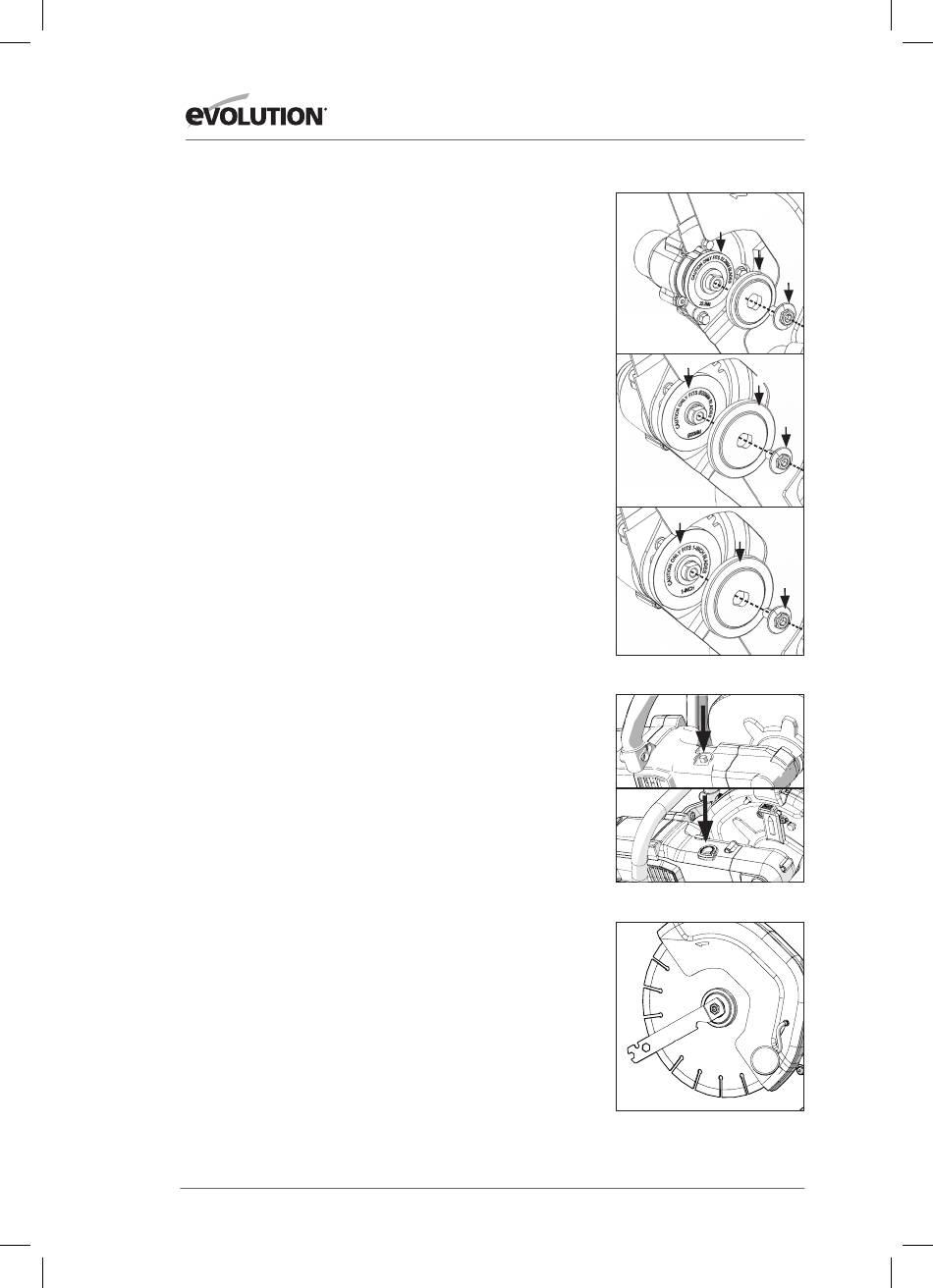

INSTALLATION D'UNE LAME DE COUPE.
(Alésage de lame de Ø 20 mm Ø 22,2 mm et Ø 25,4 mm)
AVERTISSEMENT : Débranchez toujours la machine de la
source d'alimentation avant d'installer ou de retirer une lame.
• Assurez-vous que l'arbre de la machine et les flasques des
lames sont propres et exempts de poussière ou de débris.
• Assurez-vous que la direction des flèches de rotation
imprimées sur la lame correspond au sens de rotation des
flèches qui se trouvent sur la protection de la machine.
• Installez la flasque de lame (a) sur le côté intérieur de la
lame. (Fig. 1)
• Installez la lame en vous référant aux flèches de sens de
rotation.
• Installez la flasque de lame extérieure (b) et insérez le
boulon de l'arbre (c) dans l'arbre de la machine, pour votre
machine appropriée. (Fig. 1)
Pour toutes les machines :
• Appuyez sur le bouton de blocage de l'arbre pour verrouiller
l'arbre des machines. (Fig. 2)
• Serrez le boulon de l'arbre à l'aide de l'outil polyvalent fourni.
(Fig. 3)
• Relâchez le bouton de blocage de l'arbre.
• Faites tourner soigneusement la lame à la main et vérifiez
qu'elle est bien fixée, correctement positionnée sur les
flasques de lame et qu'elle tourne librement.

RETRAIT D'UNE LAME DE COUPE

(Pour toutes les machines Evolution)
• Appuyez sur le bouton de blocage de l'arbre pour verrouiller
l'arbre des machines.
• Desserrez et retirez le boulon de l'arbre à l'aide de l'outil
polyvalent fourni.
• Retirez la rondelle extérieure et la flasque de lame.
• Retirez la lame.
• Si nécessaire, retirez la flasque intérieure de la lame pour
l'inspecter et/ou la nettoyer.
www.evolutionpowertools.com
R230/255
RU/EU/USA/AUS
Ø22.2MM/ Ø7/8"
R300
RU/EU/AUS
Ø22.2/20MM
R300
USA
Ø1"
FIG. 1
R300/300+
FIG. 2
FIG. 3
60
a
b
c
a
b
c
a
b
c
R230/255
