Sololift2
Guide de dimensionnement
La station Sololift2 D-2 étant utilisée avec différentes
combinaisons d'appareils, il est nécessaire d'examiner
sa performance maximale en fonction de différents
diamètres de tuyau d'évacuation, à la vitesse minimale
d'autonettoyage de v = 0,7 m/s.
4 m
3 m
2 m
1 m

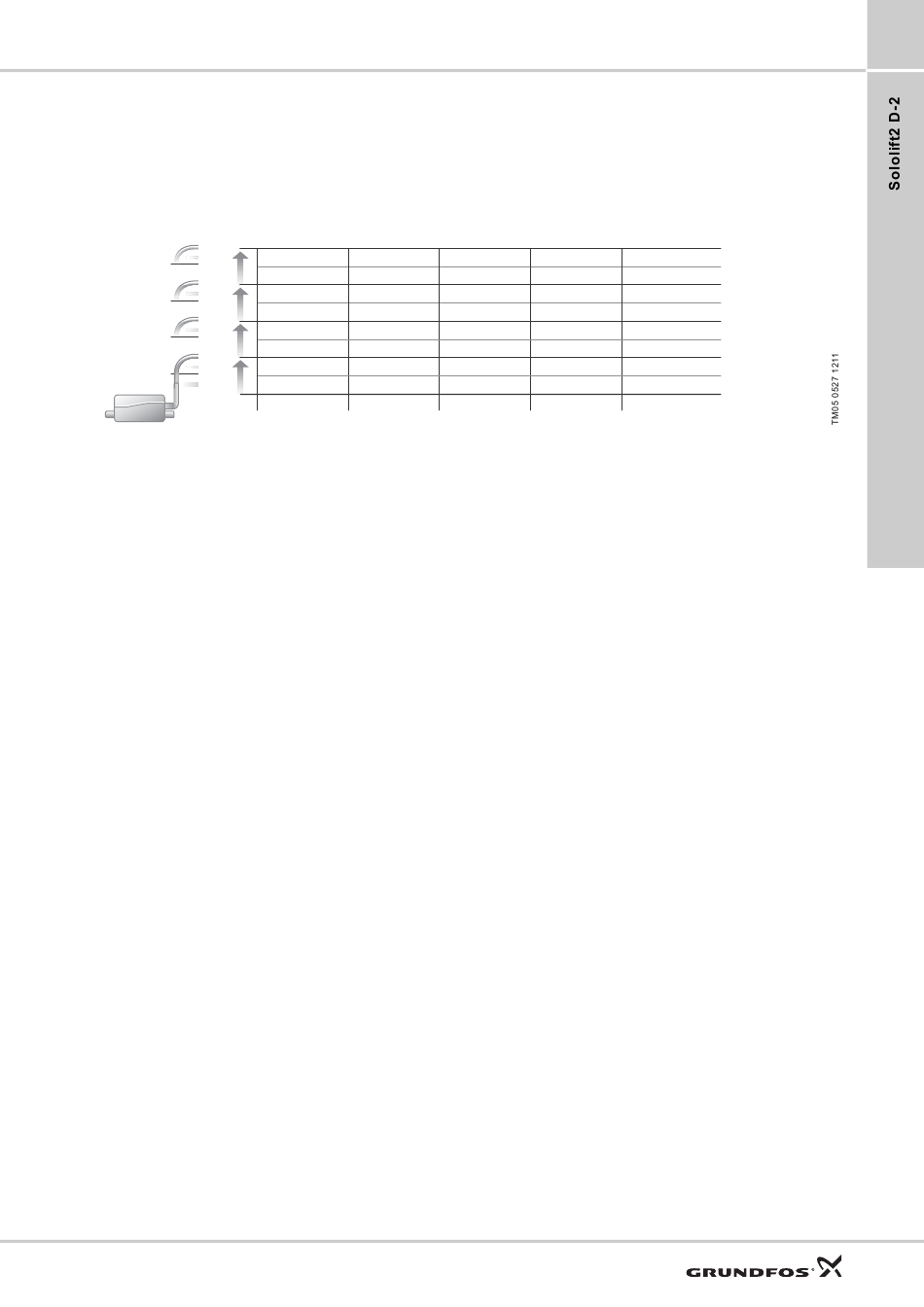

Fig. 40 Longueur et hauteur de tuyau en fonction du diamètre intérieur et de la capacité d'évacuation demandée.
La figure 40 indique les longueurs et hauteurs
maximales des tuyaux d'évacuation en mètres, en
fonction de leur diamètre intérieur et de la capacité
d'évacuation de la station. Pour assurer un
fonctionnement optimal, le débit entrant total ne doit
pas dépasser la capacité d'évacuation indiquée dans
le tableau, fonction du diamètre du tuyau, de sa
hauteur et de sa longueur. La figure tient compte de
quatre coudes, d'un clapet anti-retour et d'une vanne
d'isolement.
X
6
24
22
0.1
47
37
4.5
71
52
9.5
0.25 l/s
0.5 l/s
Ø28.4 mm
Ø20 mm
Ø28.4 mm
Ø20 mm
3
Ø28.4 mm
Ø20 mm
10
Ø28.4 mm
Ø20 mm
1 l/s
1.5 l/s
6
29
