Spécifications d'installation
Cette section donne un exemple d'installation et
indique les spécifications la concernant. La station
s'installe rapidement et facilement à l'aide de raccords
flexibles comportant plusieurs possibilités d'adaptation
à presque tous les diamètres de tuyau.
Les niveaux d'enclenchement et de déclenchement
sont conçus pour des receveurs de douche plats,
modernes.
Min.
80 mm

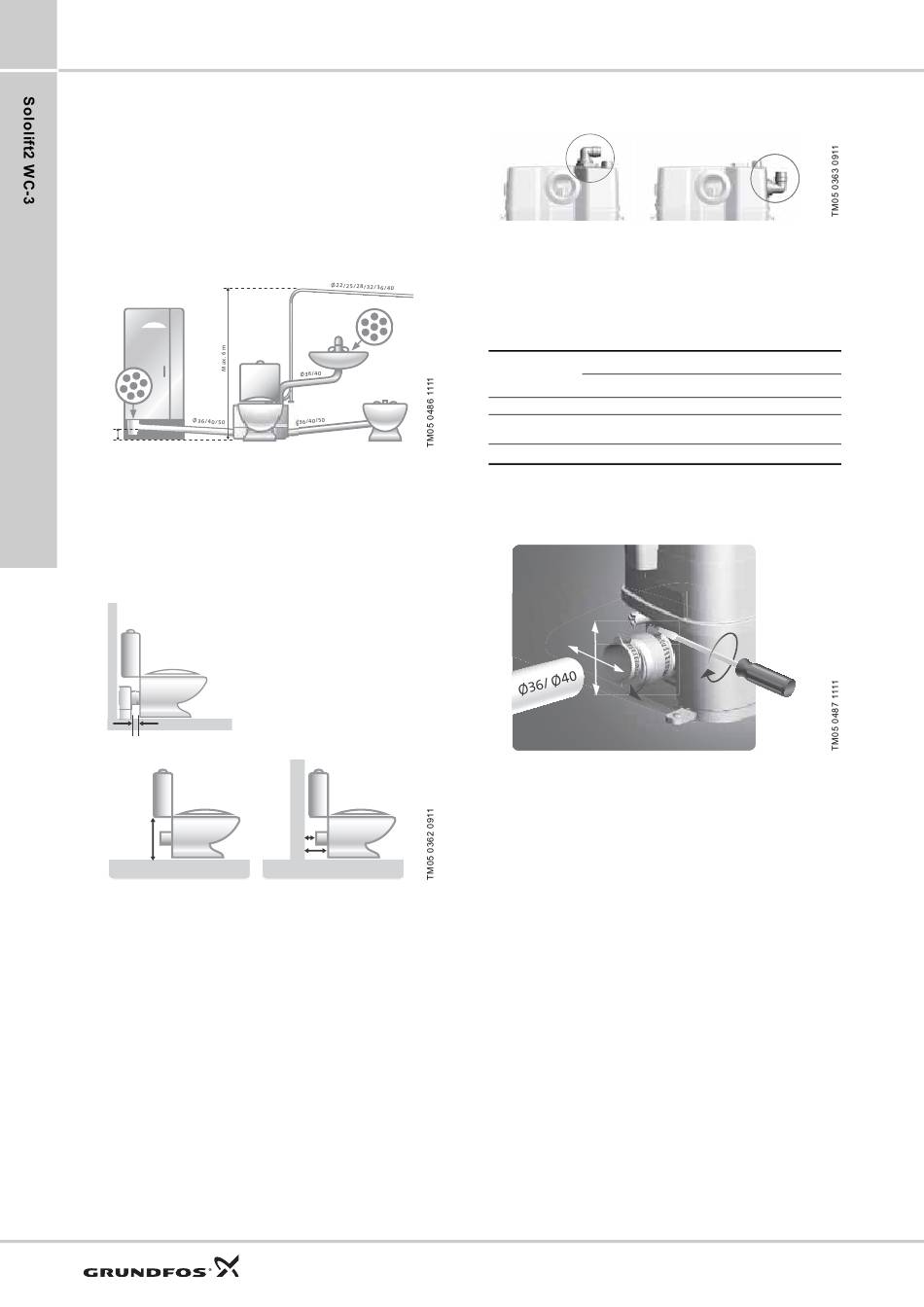

Fig. 14 Exemple d'installation
Note : La première partie du tuyau d'évacuation doit,
de préférence, être verticale. Toutes les canalisations
horizontales doivent avoir une pente minimale de 1 %
en direction de la canalisation principale.
Les mesures indiquées à la fig. 15 doivent être
respectées.
Max. 150 mm
Min. 430 mm
Fig. 15 Mesures à respecter
La station Sololift2 WC-3 doit être installée
directement derrière le WC et dans la même pièce,
conformément à l'EN 12050-3. Lorsqu'un raccord
intermédiaire est nécessaire, la distance maximale par
rapport au WC ne doit pas excéder 150 mm.
Respectez la hauteur et les distances minimales
indiquées à la fig. 15 pour assurer que la station soit
accessible en vue de l'entretien.
12
Min. 150 mm
Min. 180 mm
Raccords
Fig. 16 Évacuation horizontale ou verticale
L'adaptateur d'évacuation, pivotant à 360°, peut être
positionné horizontalement ou verticalement.
L'adaptateur comporte un clapet anti-retour.
Les raccords d'entrée et d'évacuation peuvent être
adaptés aux diamètres de canalisation suivants :
Diamètre extérieur
Raccord
∅22
∅25
∅28
Évacuation
●
●
Entrée par le
-
-
dessus
2)
-
-
Entrée latérale
1)
Deux adaptateurs fournis pour la version Royaume-Uni.
Également disponibles en tant qu'accessoires.
2)
La fourniture comprend un raccord. Autres raccords disponibles en
tant qu'accessoires.
1 0 m
m
Fig. 17 Possibilité d'alignement en hauteur et
latéralement, lorsque l'on utilise des tuyaux
d'entrée ∅36/40
Sololift2
1)
∅32
∅36
∅40
∅50
( ● )
●
●
●
-
( ● )
-
●
●
-
( ● )
●
●
-
-
