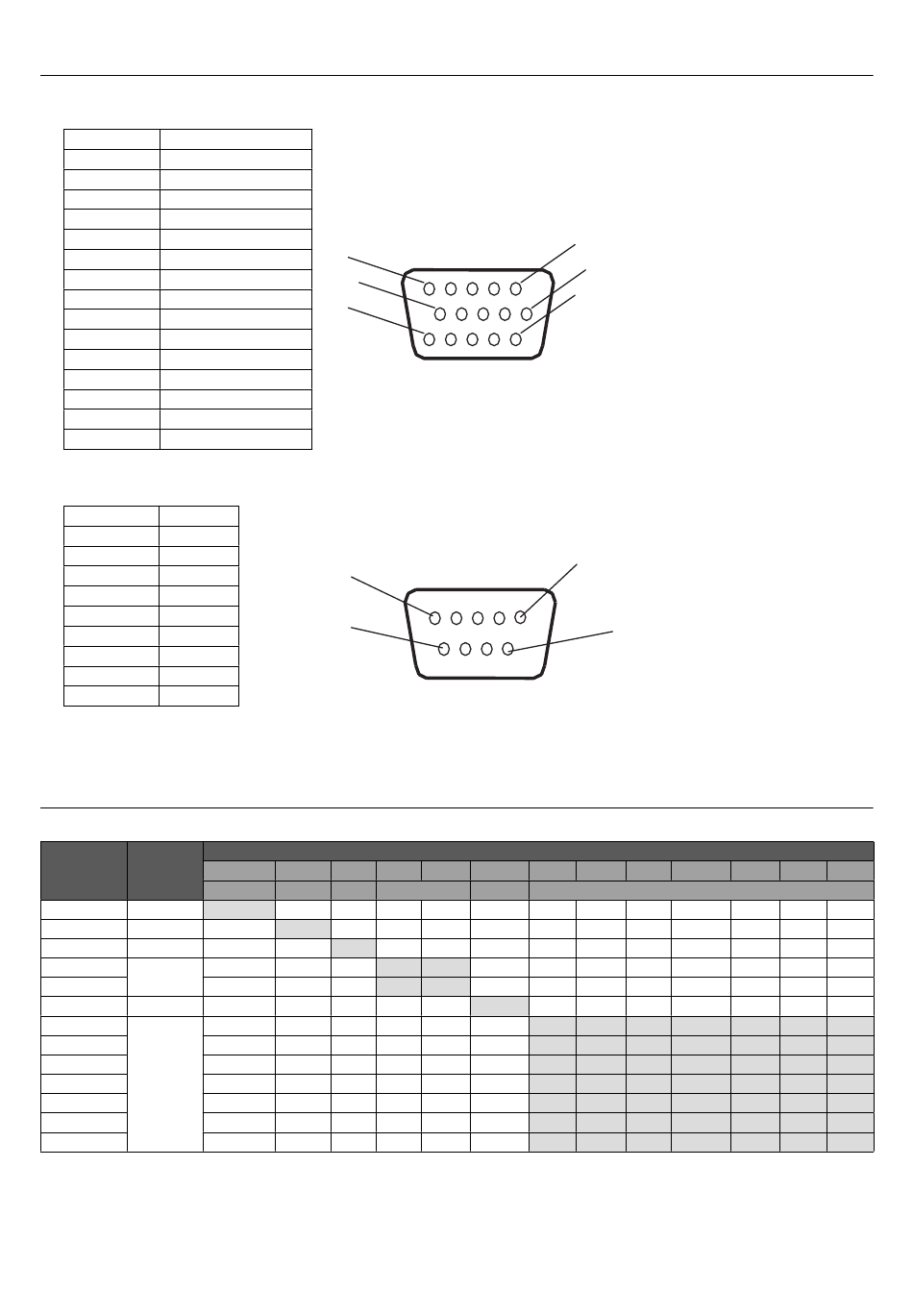

Brochage

1) Entrées multiples analogiques (MiniDsub15 broches) : VGA, Y/Pb/Pr
N° de broche Nom
1 Rouge, Y/Pb/Pr_Pr
2 Vert, Y/Pb/Pr_Y
3 Bleu, Y/Pb/Pr_Pb
4 GND
5 DDC-GND
6 Rouge-GND
7 Vert-GND
8 Bleu-GND
9 +5 V (DDC)
10 GND
11 NC
12 DDC-SDA
13 H-SYNC
14 V-SYNC
15 DDC-SCL
2) Entrée/sortie RS-232C
N° de broche Nom
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC
Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C.

Matrice PIP (Picture In Picture)

Connexion
principale
DisplayPort DisplayPort DVI
DPORT DPORT DisplayPort DisplayPort
DVI DVI DVI-D DVI-D
HDMI HDMI HDMI HDMI
VGA VGA
D-Sub D-Sub
Y/Pb/Pr Y/Pb/Pr
OPTION OPTION SLOT2 SLOT2
VIDEO VIDEO
S-VIDEO S-VIDEO
SCART SCART
Y/Pb/Pr2 Y/Pb/Pr2 SLOT3 SLOT3
RGB/HV RGB/HV
HDMI2 HDMI2
HDMI3 HDMI3
Mini D-SUB 15 broches (côté moniteur)
5
10
15
D-SUB 9 broches (côté moniteur)
1
6
