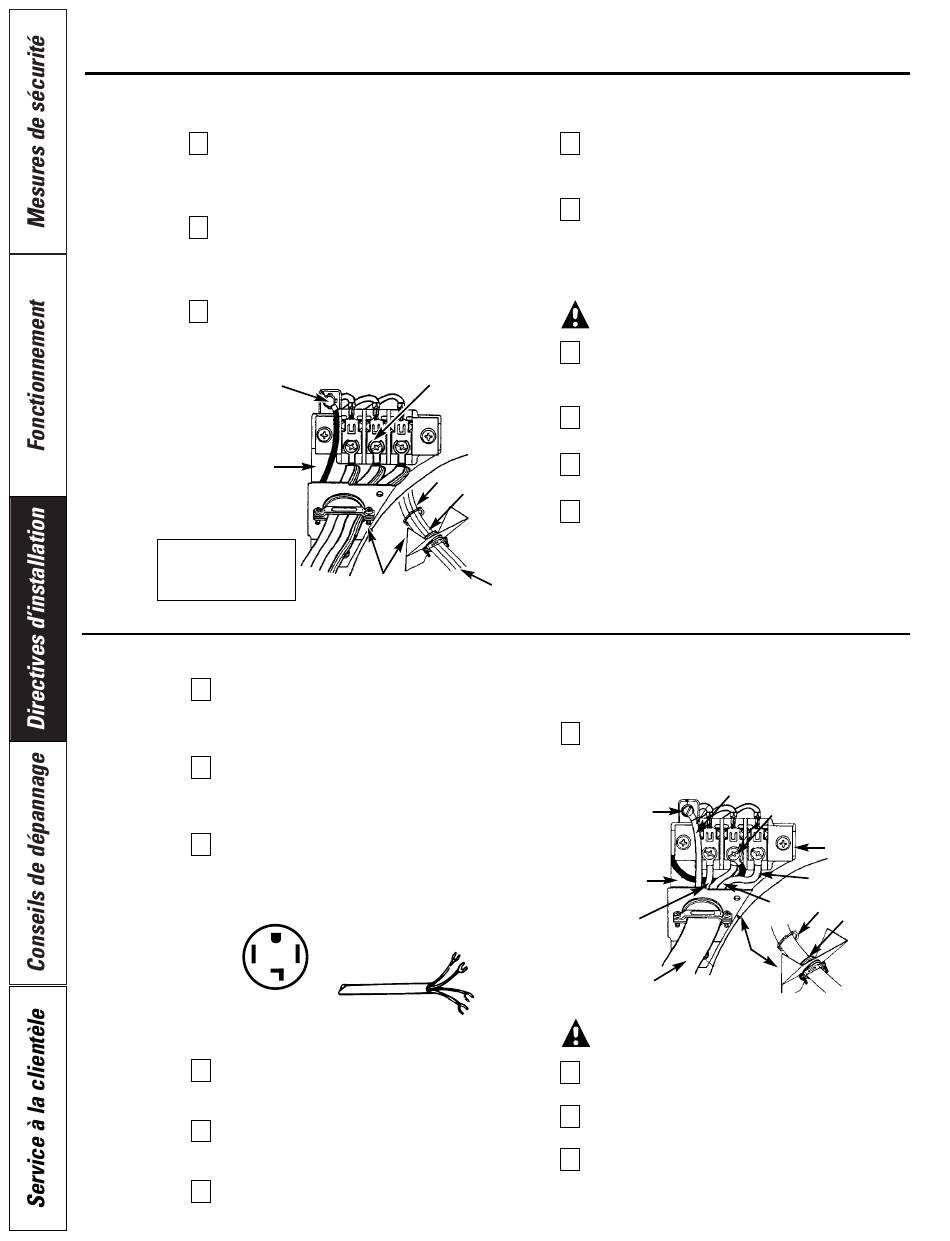

Installation de la sécheuse.
Système trifilaire de mise à la terre pour sécheuses électriques
1 Enlevez les vis qui ferment la cache du système
d'accès au terminal et la bride de fixation
située à l'arrière au coin supérieur de la
sécheuse.
2 Installez une bride de cordon homologuée UL
dans l'ouverture du cordon de la bride de
fixation. À ce moment-ci, resserrez l'écrou à la
main seulement.
3 Enfilez un cordon d'alimentation de 30 A
homologué UL, NEMA 10-30 de type SRDT,
dans la bride de cordon.
Vis de mise à la
terre verte
Fil vert de
mise à la
terre neutre
N'utilisez que des
conducteurs en
laiton.
Circuit à quatre fils pour sécheuses électriques
1 Enlevez les vis qui ferment la cache du système
d'accès au terminal et la bride de fixation
située à l'arrière au coin supérieur de la
sécheuse.
Installez une bride de cordon homologuée UL
2
dans l'ouverture du cordon de la bride de
fixation. À ce moment-ci, resserrez l'écrou à la
main seulement.
3 Enlevez le fil vert de mise à la terre neutre de la
vis de mise à la terre verte située sur le dessus
du terminal.
Réceptacle
à 4
conduc-
teurs type
Enfilez un cordon d'alimentation de 30 A
4
homologué UL, NEMA 14-30 de type ST ou
SRDT, dans la bride de cordon.
Reliez la broche de mise à la terre verte du fil
5
vert du cordon d'alimentation à la cache au
moyen de la vis de mise à la terre verte.
6 Reliez la broche blanche (neutre) du cordon
d'alimentation et le fil de mise à la terre vert
16
du faisceau de la sécheuse à la borne argent
Borne argent
Écrou
Bien visser
l'écrou sur ce
cordon
Bride de fixation
Cordon
d'alimentation
Cordon à 4
Noir 240 V
conducteurs
type
Blanc neutre
Rouge 240 V
Mise à la terre vert
4 Reliez le conducteur neutre du cordon
d'alimentation (fil du centre) à la borne argent
du terminal (au centre). Resserrez bien la vis.
Reliez les deux autres conducteurs du cordon
5
d'alimentation (périphériques) (un de chaque
côté) aux bornes périphériques de couleur
cuivre du terminal (de chaque côté). Resserrez
bien les deux vis.
MISE EN GARDE : Ne pliez ou ne pincez pas les
fils/conducteurs près des raccords .
Fixez de nouveau la bride de fixation à l'arrière
6
de la sécheuse au moyen de deux vis. Resserrez
bien les vis.
7 Resserrez bien les vis qui tiennent la bride de
cordon sur le cordon d'alimentation.
8 Resserrez bien l'écrou de la bride de cordon
afin que la bride de cordon ne bouge pas.
Replacez la cache du système d'accès au
9
terminal.
située au centre du terminal. Resserrez bien la
vis.
Reliez les broches rouge et noir du cordon
7
d'alimentation aux bornes périphériques de
couleur cuivre du terminal.
Fil de mise à la terre vert (cordon d'alimentation)
Vis de mise à
la terre verte
Fil vert de
mise à la
terre neutre
Rouge
Bride
de fixation
Cordon
d'alimentation
MISE EN GARDE : Ne pliez ou ne pincez pas
les fils/conducteurs près des raccords.
Resserrez bien les vis qui tiennent la bride de
8
cordon sur le cordon d'alimentation.
Resserrez bien l'écrou de la bride de cordon
9
afin que la bride de cordon ne bouge pas.
Replacez la cache du système d'accès au
10
terminal.
Borne argent
Terminal
Noir
Blanc
Écrou
Bien visser
l'écrou sur ce
cordon
