Vue véhicule
Le guidage vue véhicule montre une image générée par ordinateur de la position du véhicule affichée dans la zone d'application. À partir de
cet écran, toutes les options de configuration et de navigation peuvent être accessibles via l'onglet sur le côté droit de l'écran.

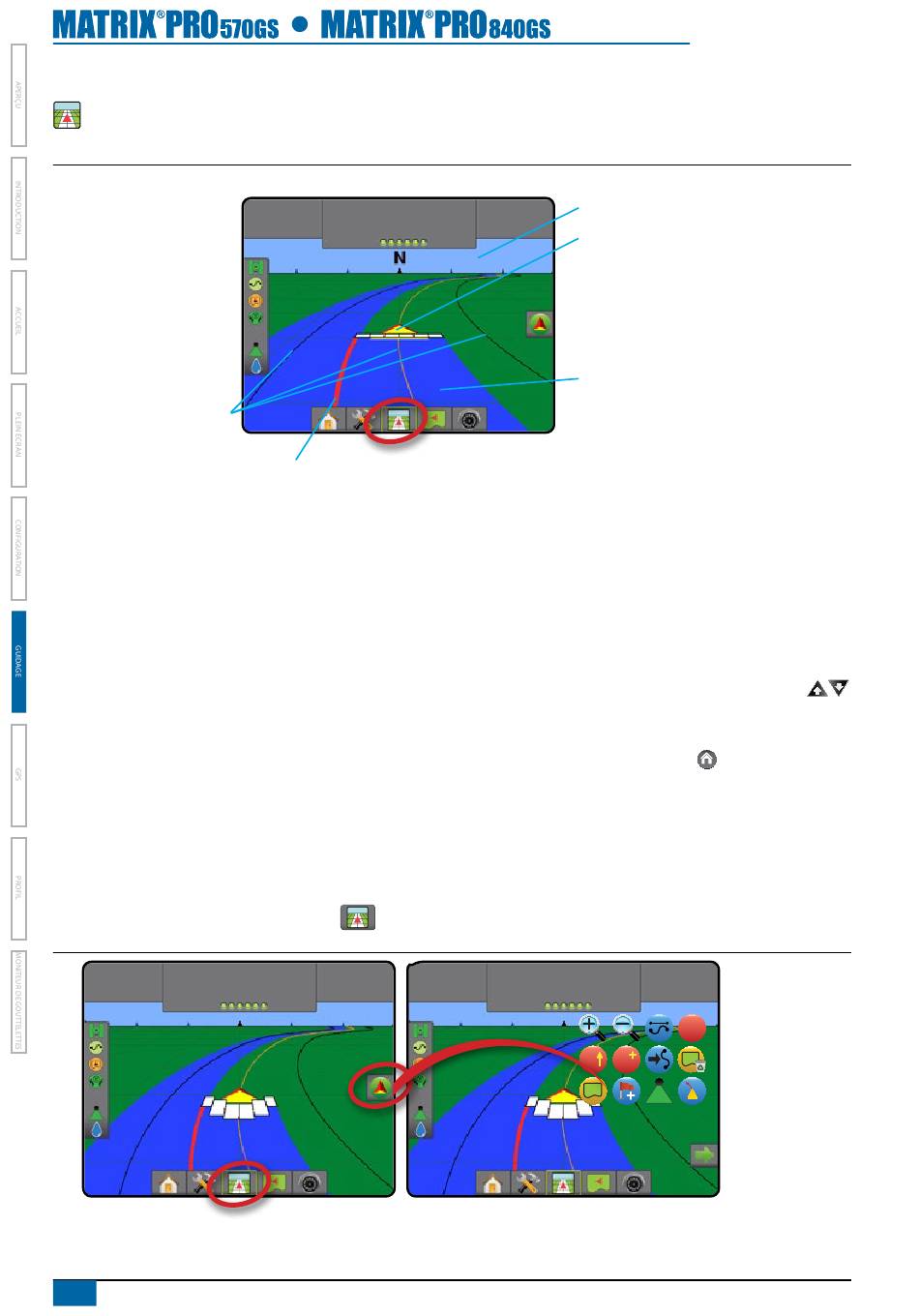

Illustration 6-12: Vue véhicule
Barre d'état
Ligne de guidage de navigation
Zone de couverture recouvrée
Guidage sur écran
• Lignes de guidage
◄Orange : ligne de guidage active
◄Noir (multiple) : lignes de guidage adjacentes
◄Noir : ligne de démarcation
• Points : marqueurs pour établi des points
◄Point rouge : retour au point
◄Point bleu : marque A
◄Point vert : marque B
• Boussole sur l'horizon : cap général peut être affiché sur l'horizon
(quand on zoome dessus)
• Zone de couverture : présente une image de la surface traitée et du
recouvrement :
►Bleu : une application
►Rouge : deux applications ou plus
Pour accéder à l'écran Vue véhicule :
1. Appuyez sur l'onglet GUIDAGE VUE VÉHICULE
Illustration 6-13: Vue véhicule avec affichage d'icônes communes
10,0
> 0,0 <
km/h
36
www.teejet.com
Barre de guidage
> 0,0 <
27,00
ha
.
27,00 10,0
ha km/h
Boussole sur l'horizon
10,0
km/h
Véhicule avec représentation en temps réel
des tronçons de rampe actifs
Icône des options de navigation et de guidage
Zone de couverture colorée
• Zoom avant/arrière & perspective : modifie la vue véhicule ou la
perspective jusqu'à l'horizon, depuis la vue à partir du véhicule
jusqu'à la vue depuis le ciel.
• Tronçons de rampe
►Cadres transparents : tronçons inactifs
►Cadres blancs : tronçons actifs

Bouton d'aide de la console du Matrix Pro 840GS

• Zoom avant/arrière et perspective : les boutons HAUT/BAS
modifient la vue véhicule ou la perspective jusqu'à l'horizon, depuis
la vue à partir du véhicule jusqu'à la vue depuis le ciel.
• Écran accueil/tâche : le bouton Accueil
accueil/tâche.
> 0,0 <
A A
accède à l'écran
27,00
ha
A
