Vue parcelle

La vue parcelle montre une image, générée par ordinateur, de la position du véhicule et de la superficie d'application vues depuis le ciel.
À partir de cet écran, toutes les options de configuration, de navigation et le mode Déplacement de carte peuvent être accessibles
via l'onglet sur le côté droit de l'écran.

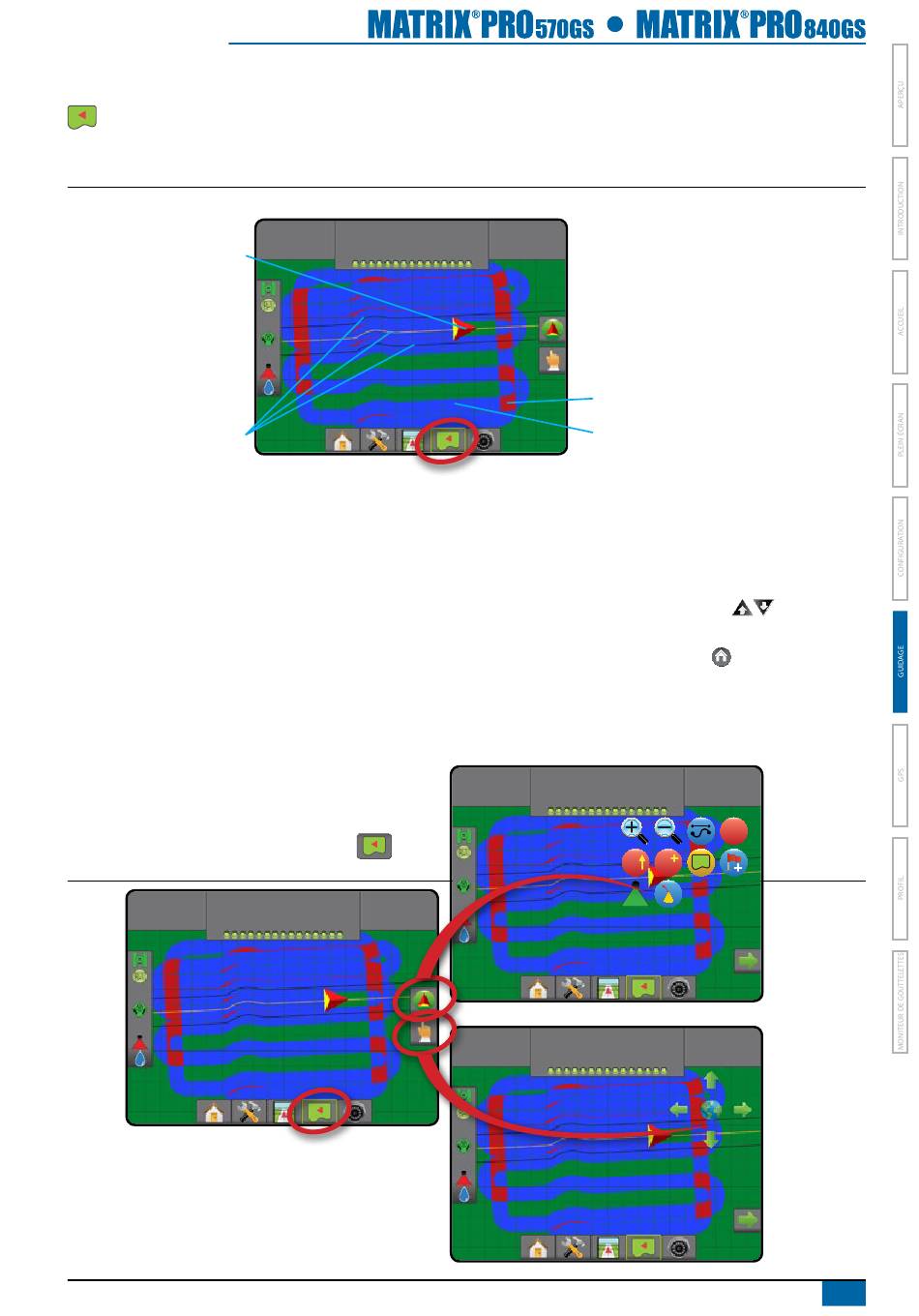

Illustration 6-14: Vue Parcelle
Représentation du véhicule
Barre d'état
Ligne de guidage de navigation
Guidage sur écran
• Lignes de guidage
◄Orange : ligne de guidage active
◄Noir (multiple) : lignes de guidage adjacentes
◄Noir : ligne de démarcation
• Points : marqueurs pour établi des points
◄Point rouge : retour au point
◄Point bleu : marque A
◄Point vert : marque B
• Zone de couverture : présente une image de la surface traitée et du
recouvrement :
►Bleu : une application
►Rouge : deux applications ou plus
Pour accéder à l'écran Vue Parcelle :
1. Appuyez sur l'onglet GUIDAGE VUE PARCELLE
Illustration 6-15: Vue parcelle avec affichage d'icônes communes
27,00
> 0,0 <
ha
Barre de guidage
27,00
> 0,0 <
ha
.
10,0
km/h
10,0
km/h
Icône des options de navigation et de guidage
Icône des options d'écran
Zone de couverture recouvrée
Zone de couverture colorée
• Déplacement de carte : ajuste la zone visible de la carte sans
toutefois déplacer le véhicule.
• Zoom avant/arrière : ajuste la zone de la carte qui est visible.
Bouton d'aide de la console du Matrix Pro 840GS
• Zoom avant/arrière : les boutons Haut/Bas
zone de la carte qui est visible.
• Écran accueil/tâche : le bouton Accueil
accueil/tâche.
27,00
> 0,0 <
ha
A
-13 > 0,0 <
modifient la
accède à l'écran
10,0
km/h
A
A
7,2
km/h
