ChApitRE 9 - MONitEUR dE tAiLLE dE GOUttELEttEs
La configuration du moniteur de taille de gouttelettes est utilisée pour configurer et activer le moniteur de taille de gouttelettes (DSM). Un kit
d'interface de capteur de pression est nécessaire pour activer le moniteur de taille de gouttelettes. Le DSM est disponible sur toutes les pages de
guidage par l'intermédiaire de la barre d'état.

confiGurATion Du moniTeur De TAille De GouTTeleTTeS

Capteur de pression

Lorsqu'un kit d'interface de capteur de pression est installé, les options
du capteur de pression sont utilisées pour saisir les capacités de
pression maximales spécifiées par le fabricant du capteur et définir
les alarmes de haute et basse pression déterminées par l'utilisateur.
NOTE : si un kit d'interface de capteur de pression est utilisé,
le moniteur de taille de gouttelettes sera disponible.
1. Appuyez sur l'onglet CONFIGURATION
2. Appuyez sur .
Capteurs
3. Appuyez sur
Capteur de pression
4. Appuyez sur l'icône CLAVIER
►Capacité de pression maximale : permet d'établir la capacité
de pression maximale du capteur de pression telle que
recommandée par le fabricant
►Alarme de basse pression : permet de saisir le point de basse
pression défini par l'utilisateur auquel l'alarme retentira.
►Alarme de haute pression : permet de saisir le point de haute
pression défini par l'utilisateur auquel l'alarme retentira.
5. Utilisez le pavé numérique pour entrer une valeur.
6. Appuyez sur l'icône ACCEPTER
paramètres ou sur ANNULER
enregistrer.
7. Appuyez sur la flèche RETOUR
CONFIGURATION pour revenir à l'écran principal
de configuration.
70
www.teejet.com
.
.
pour choisir parmi :
pour enregistrer les
pour laisser le clavier sans
ou sur l'onglet

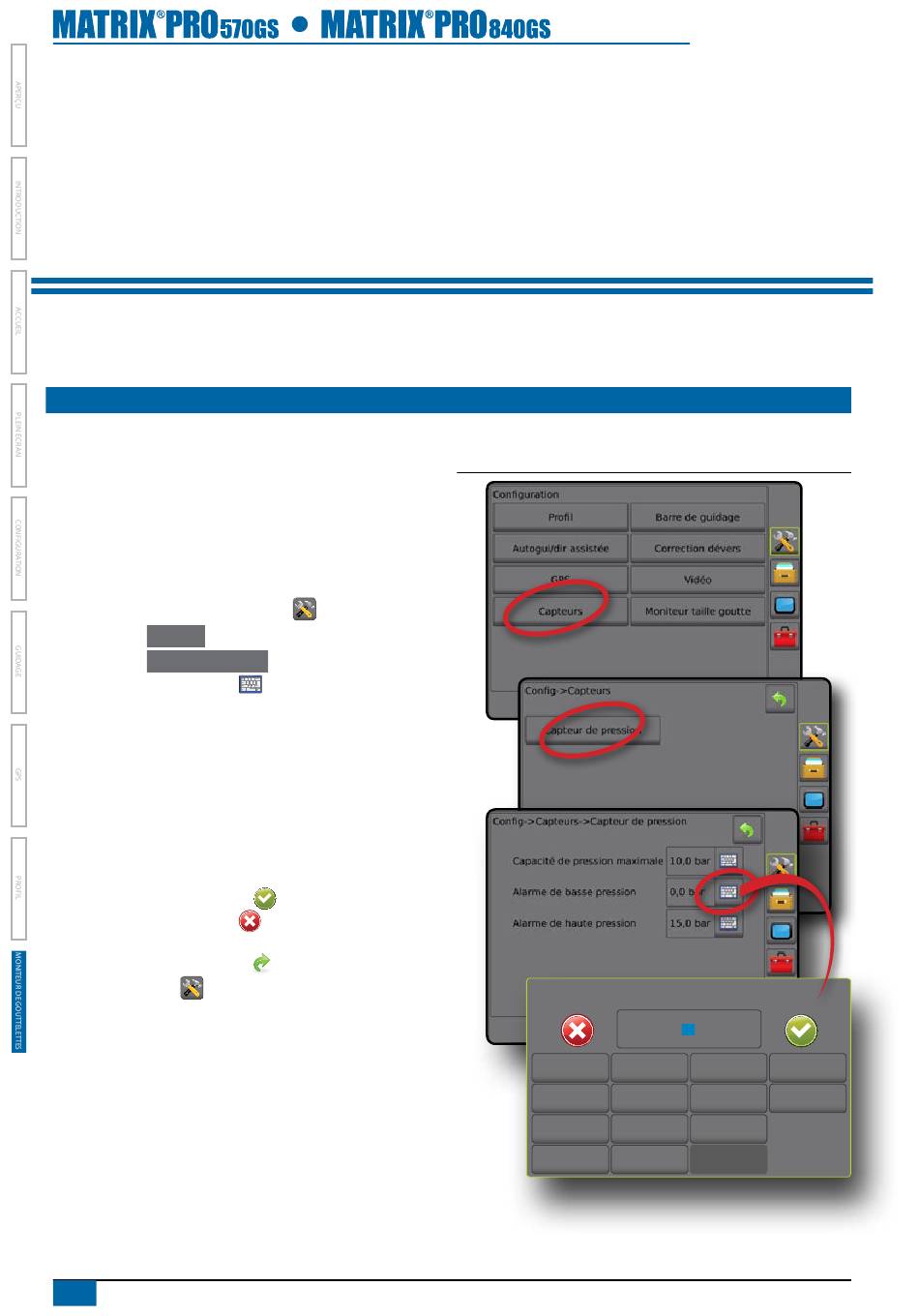

Illustration 9-1: Capteur de pression

Alarme de basse pression (bar)

1
4
7
0
0.0
2 3 effacer
5 6 <--
8 9
. +/-
