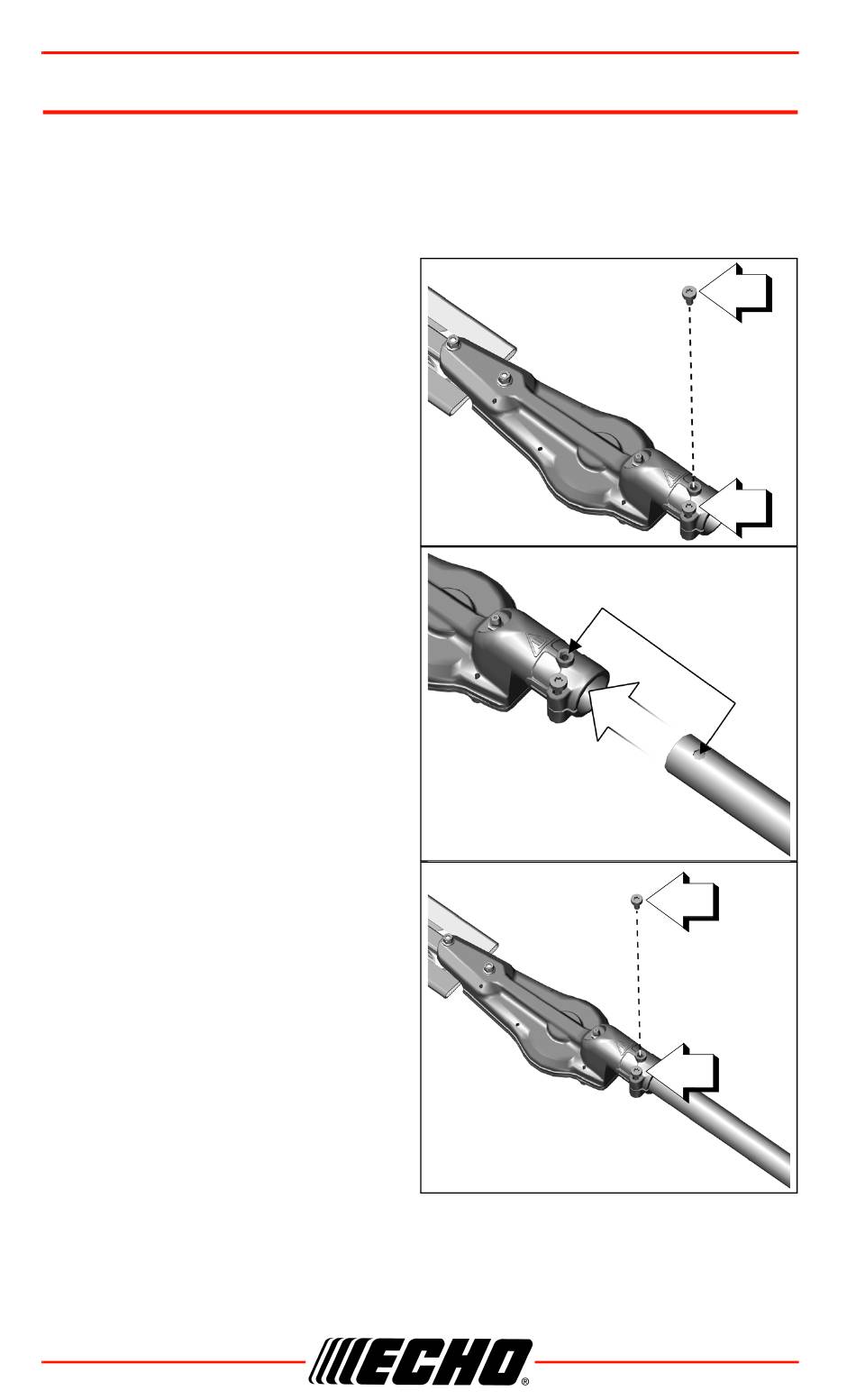

Carter D'engrenages et and Arbre Moteur
Remarque: Les lames sont très affûtées. Porter des gants pour se
protéger les mains.
1.
Enlevez le boulon de guidage
(A) et desserrer le boulon de
bride (B).
2.
Enlevez le chapeau de vinyle
de l'arbre d'entraînement.
3.
Alignez le trou de
positionnement dans le carter d
'engrenage avec le trou de
positionnement dans l' arbre d
'entraînement.
4.
Aligner le trou de guidage dans
le carter d'engrenages avec le
trou de guidage dans l'arbre
moteur.
5.
Installer le boulon de
positionnement (A). Serrez le
boulon de serrage (B).
18
SHC-2620 / S
A
B
X7502342003
© 06/20 ECHO Incorporated
