- Page 1 Notice U150 Chargeur No. 6472...
- Page 2 2 / 24 Chargeur U150...
-
Page 3: Table Des Matières
Notes de sécurité ................7 Pour votre sécurité dans l'utilisation de batterie et chargeur ..7 Description du produit ..............8 Pour votre sécurité dans l'utilisation de la batterie .......8 Mise en page U150 ................9 Démarrage rapide ................9 Chargement et déchargement ............10 Chargement et déchargement ............14 Mesure de signal ................16... -
Page 4: Introduction
Introduction Merci beaucoup, d’avoir choisi un chargeur Graupner U150. Veuil- lez lire attentivement ce manuel avant utilisation. Lire attentivement ce manuel pour obtenir une performance maxi- male de votre chargeur et pour contrôler en sécurité vos modèles. Si vous rencontrez des problèmes lors de l’utilisation, reportez-vous à... -
Page 5: Utilisation Propre
état à l'autre, mais cela doit être suivi dans tous les cas. Remarques 1. Le chargeur U150 permet une entrée de 7-28V. Pour un fonction- nement optimal, assurez-vous que l'alimentation est stable et faites attention à la polarité des connexions. -
Page 6: Données Techniques
AVERTISSEMENT Les mots Indiquent le risque de potentielles bles- MISE EN GARDE sures graves, le mot de signal Indique les blessures mineurs. Les Note vous avertit d'éventuels dysfonctionnements. ATTENTION vous alerte des dommages matériels potentiel. 6 / 24 Chargeur U150... -
Page 7: Notes De Sécurité
• Veillez à la solidité de tous les branchements. Pour déconnecter les prises, ne jamais tirer sur les fils. • Protégez l'U150 de la poussière, de la saleté et de l’humidité. Protégez le module contre la poussière, la saleté, l’humidité et les corps étrangers, les vibrations et de la chaleur ou le froid... -

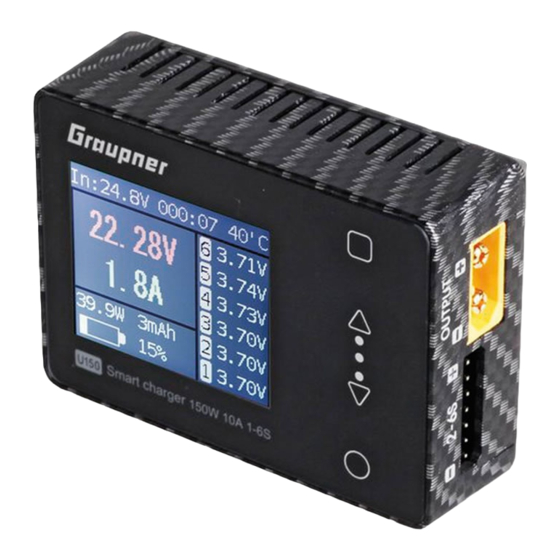

Page 8: Description Du Produit
Description du produit Le U150 est un chargeur / déchargeur multifonctionnel qui intègre des fonctions de test de récepteur et de servo ainsi que des fonc- tions d'alimentation. •LiPo, LiHV, LiFe et Lion 1-6S. NiMh 1-16s. Charge et décharge de la batterie PB 1-12 et gestion du balancement pour batteries Li •... -
Page 9: Mise En Page U150
Mise en page U150 Face avant (droite) Ecran arrière haut / bas Sortie Connexion de l'équilibreur Arrière (gauche) Entrée Port USB Port signal Refroidissement Démarrage rapide 1. L’alimentation 7-28V est connectée au port d’entrée à l’arrière de l’U150. 2. L'écran affiche le logo de démarrage et reste allumé pendant 2 secondes. -
Page 10: Chargement Et Déchargement
S'il vous plaît soyez très prudent. 2. Veuillez ne pas utiliser ce produit pour charger des batteries où le type de batterie qui ne peut pas être spécifié. 10 / 24 Chargeur U150... - Page 11 1. Uniquement pour une batterie NiMh, vous pouvez définir la valeur de tension DeltaPeak négative de la batterie. 2. Valeur de tension de DeltaPeak négative: chute de tension de crête par cellule lorsque la batterie NiMH est pleine. 11 / 24 Chargeur U150...
-
Page 12: Réglage Batterie
1. Veuillez régler le taux de charge sur 1-2 ° C en fonction de la capa- cité de la batterie. Par exemple, si la capacité de la batterie est de 2000 mAh, réglez le courant de charge sur 2,0-4,0 A. 12 / 24 Chargeur U150... -
Page 13: Mode De Fonctionnement
Le réglage d’une surtension élevée peut endommager la source d’entrée. Ne définissez pas la limite d'entrée supérieure à la tension de charge maximale de la batterie de la source d'alimentation. 13 / 24 Chargeur U150... -
Page 14: Chargement Et Déchargement
5 3.74V: Tension batterie 5 (équilibre) 6 3.71V: Tension batterie 6 -.--V : Pas d'accu connecté Pour arrêter le chargement et le déchargement, appuyez briève- ment sur [Retour] dans l'invite contextuelle et sélectionnez Quitter [OK]. 14 / 24 Chargeur U150... - Page 15 Lors de la configuration pour détecter automati- quement le nombre de cellules de la batterie, assurez-vous que le nombre de cellules détectées correspond au nombre réel. 15 / 24 Chargeur U150...
-
Page 16: Mesure De Signal
Déplacez le curseur sur l'élément [SBUS] et appuyez sur [OK] pour appeler le test de signal compatible SBus. Appuyez en haut ou en bas et basculez entre les canaux 1 à 8 ou 9 à 16 ou l'affichage de l'état. . 16 / 24 Chargeur U150... -
Page 17: Mesure De Batterie
être réglé de 2,5 ms (400 Hz) à 50,0 ms (20 Hz). Appuyez sur [haut] ou [bas] sur la page de sortie principale pour déplacer le curseur sur [PPM], puis appuyez sur [OK] pour afficher l'interface de sortie PPM comme indiqué ci-dessous. 17 / 24 Chargeur U150... -
Page 18: Sortie Puissance
Start: Sortie Start, la sortie commence à la sortie, Output Stop cor- respond à une interruption 12.0V 0.0A 0.0W: Courant de sortie actuel et puissance de connexion principale. 00:04 : Temps de travail 41 ° C: température interne actuelle de l'appareil. 18 / 24 Chargeur U150... -
Page 19: Charge De Batterie De Drone
Conseil: La batterie ne doit pas être ouverte avant la charge. Activation auto- matique et charge. Attention Ne chargez pas une batterie rechargeable normale dans ce mode de fonctionnement car la batterie pourrait endommager l'appareil. 19 / 24 Chargeur U150... -
Page 20: Réglages
Ronfleur: le signal sonore peut être désactivé ou réglé sur 1-7. Style de thème: 1 = fond sombre, 2 = fond clair (blanc). Langue: Langue choisie: Allemand, Anglais, Français, Italien, Chinois Paramètre d'usine: Réinitialise tous les paramètres à leurs valeurs par défaut. 20 / 24 Chargeur U150... -
Page 21: Autres Fonctions
Autres fonctions 1. Mise à jour du firmware Une fois que vous avez connecté l'U150 à l'ordinateur à l'aide du câble USB fourni, l'ordinateur détecte le lecteur de stockage de masse USB. Téléchargez le fichier de mise à jour app.upg sur le site officiel pour écraser les fichiers de la clé... -
Page 22: Déclaration De Conformité Simplifiée
DÉCLARATION DE CONFORMITÉ SIMPLIFIÉE Graupner / SJ déclare que le chargeur U150 est conforme à la direc- tive 2014/30 / UE. Le texte intégral de la déclaration de conformité UE est disponible sur l'adresse Internet suivant : www.graupner.de Fait pour: Graupner Co., Ltd... -
Page 23: Notes Pour La Protection De L'environnement
être modifié sans préavis. La dernière version est disponible sur le site www.graupner.de dans la page du produit. En outre, la société Graupner / SJ a aucune responsabilité pour les erreurs, les incohérences, imprécisions ou inexactitudes dans cette notice. - Page 24 24 / 24 Chargeur U150...
