2.5.17 Schéma du régulateur électronique du M-
SQ10
Le M-SQ10 est équipé d'un régulateur électronique en
plus du régulateur mécanique fourni en série sur les
autres modèles Whisper. Un régulateur permet de
maintenir la vitesse du moteur (en tr/min = tours par
minute) à une valeur fixe. Le nombre de tours par minute
du moteur est en corrélation avec la fréquence de la sortie
électrique de l'alternateur (1500 tr/min = 50 Hz).
A pleine charge, le nombre de tours par minute des
modèles Whisper équipés uniquement d'un régulateur
mécanique peut chuter de 75 tr/min, soit 2,5 Hz), ce
nombre pouvant encore baisser, voire même chuter,
lorsque la charge de ces modèles augmente encore.
Toutefois,
les
moteurs
électronique maintiendront le nombre de tours par minute
et la fréquence sur la valeur réglée. La tension étant en
rapport avec la fréquence, leur tension sera également
plus stable.
Le nombre de tours par minute représente la puissance,
l'alternateur fonctionnera donc mieux à une vitesse plus
élevée. Les modèles Whisper équipés d'un alternateur
électronique fourniront plus de puissance.
Le régulateur électronique offrent donc trois avantages :
fréquence et tension plus stables, puissance plus élevée.
18
d'un
régulateur
équipés
Le dispositif du régulateur électronique est composé de
deux parties :
L'actionneur, qui régule la vitesse du moteur. Cet
1
actionneur remplace le solénoïde standard de
maintien la vitesse dont sont équipés les autres
moteurs
Whisper
L'actionneur permet de réguler directement le nombre
de tours par minute de la crémaillère de réglage
située à l'intérieur de la pompe à carburant, sans
leviers
et
mécanique.
2
Un microprocesseur, qui maintient la vitesse sur la
valeur
réglée
microprocesseur
WhisperPower et de nombreux paramètres sont
réglés pour optimiser son fonctionnement. Il ne
devrait donc pas être nécessaire d'effectuer de
réglages. Si des réglages devaient être effectués,
ceux-ci ne devront être effectués qu'à l'aide d'une
interface informatique et d'un logiciel spécialisé
permettant un accès au microprocesseur.
Le régulateur électronique WhisperPower ne nécessite
pas l'installation d'un capteur dans le carter du volant
comptant le nombre de passages de la dent passante du
volant et déterminant ainsi le nombre exact de tours par
minute du moteur, le processeur utilisant comme
référence les 50 Hz de la tension de sortie C.A.

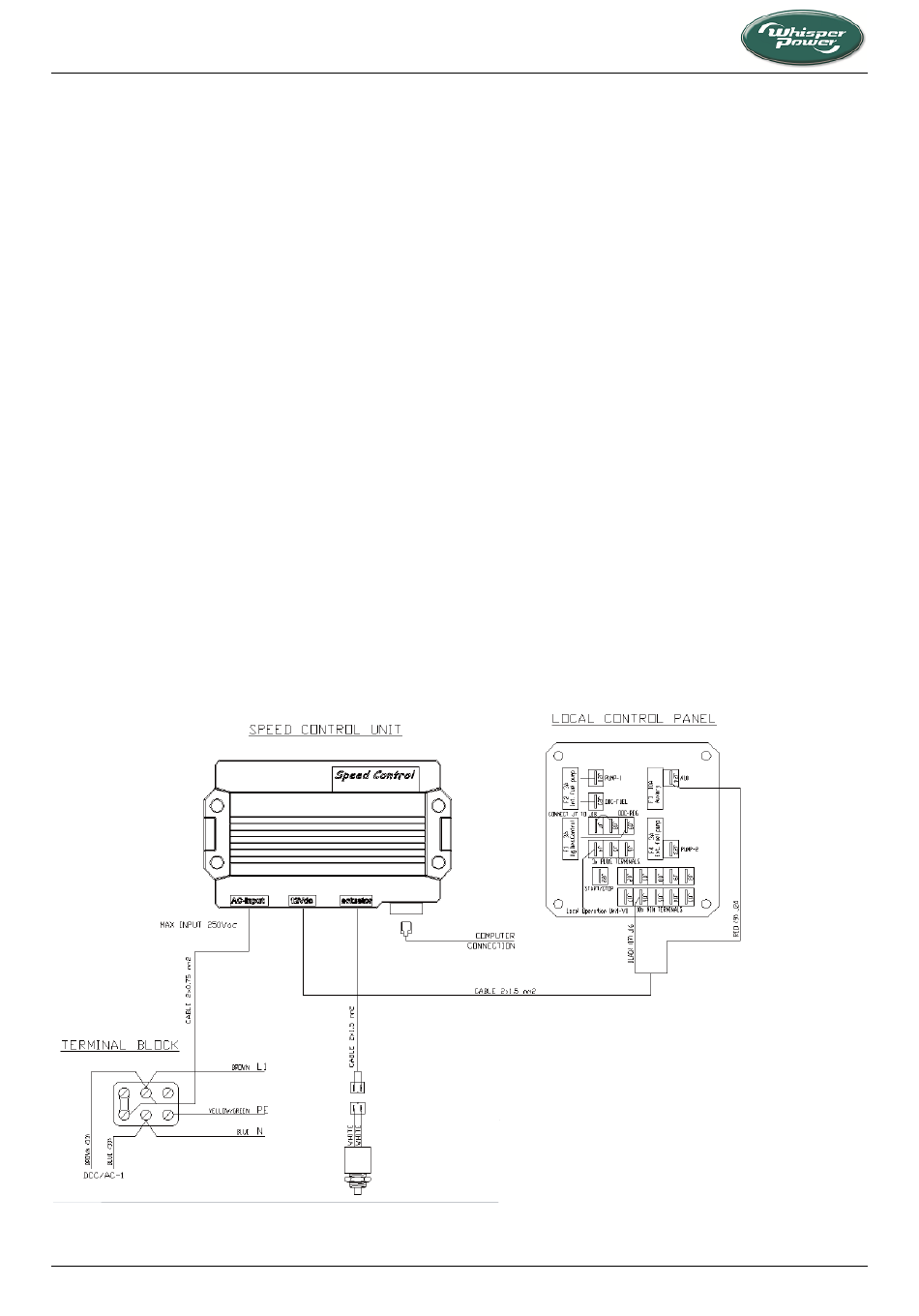

Fig. 14: Schéma du régulateur électronique du M-SQ10
(Si ce manuel ne vous a pas été fourni avec le groupe électrogène
et que votre groupe électrogène est équipé d'un capteur, vous
possédez alors un modèle différent de ceux dont il est fait
référence dans ce manuel. Pour obtenir la version correspondante
du manuel, référez-vous à notre site Web.)
