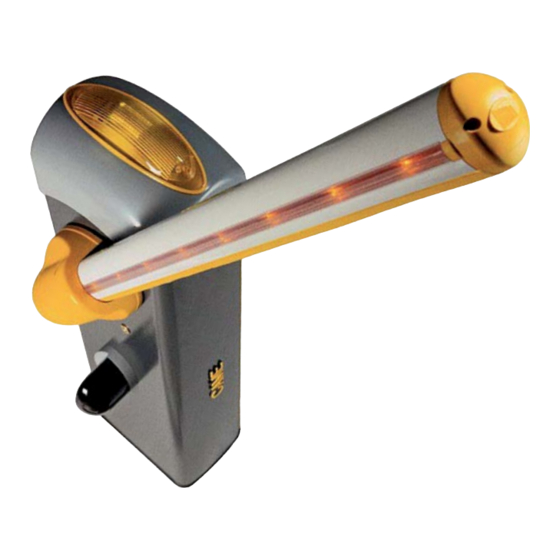

CAME GARD 4 Série Manuel D'installation
Automatisme pour barrieres routieres
Masquer les pouces
Voir aussi pour GARD 4 Série:
- Manuel d'installation (30 pages) ,
- Manuel d'installation (16 pages)
Manuels Connexes pour CAME GARD 4 Série
Sommaire des Matières pour CAME GARD 4 Série
- Page 1 AUTOMATISME POUR BARRIERES ROUTIERES GARD 4 SERIE MANUEL D’INSTALLATION G4040 - G4040I...
-
Page 2: Légende Des Symboles
001 G02809 – Bandes rouges adhésives et fluorescentes (lot de 20); 001 G0465 – Tablier en aluminium verni en modules de 2 m; Important! Vérifier si les appareils de commande et de sécurité ainsi que les accessoires sont d’origine CAME ; ceci facilite le montage et la maintenance du système. -
Page 3: Spécifications Techniques
5) G06080 - Ressort d’équilibrage Ø55 (rouge) 6) G0465 - Tablier 7) G02802 - Support pour photocellules DIR 8) G02803 - Cordon lumineux 9) G02807 - Appui fixe CAME 10) G02808 - Appui mobile CAME 11) G02809 – Bandes adhésives fluorescentes CAME CAME 12) G02801 –... -
Page 4: Dimensions
4.4 Dimensions Dimensions en mm 5 Installation Le montage doit être effectué par du personnel qualifié et expérimenté dans le respect des normes en vigueur. 5.1 Contrôles préliminaires Avant de procéder à l’installation, il est nécessaire de: • Vérifier que le montage de l’automatisme ne cause pas de situations dangereuses; •... -
Page 5: Types De Câbles Et Épaisseurs Minimales
5.3 Types de câbles et épaisseurs minimales Branchements Type de câble Longueur câble 1 < 10 m Long. câble 10 < 20 m Long. câble 20 < 30 m Ligne d’alimentation 230V 3F 3G x 1,5 mm 3G x 2,5 mm 3G x 4 mm Alimentation moteur 24V 2 x 1 mm... -
Page 6: Préparation De La Base De L'automatisme
5.4 Préparation de la base de l’automatisme Les applications suivantes ne sont reportées qu’à titre d’exemple car l’espace pour fixer l’automatisme et ses accessoi- res varie en fonction des dimensions d’encombrement. C’est donc l’installateur qui doit choisir la solution la plus appropriée. 1) Faire un trou pour y loger la base de fixation et préparer les conduits ondulés nécessaires pour les branchements provenant de la boîte de dérivation. -
Page 7: Montage Du Groupe
5.5 Montage du groupe 1) Enlever les deux vis de chaque côté de la coupole supérieure et soulever cette dernière. Introduire la clé dans la serrure, tourner dans le sens inverse aux aiguilles d’une montre et ôter le volet de l’armoire. - Page 8 Plaque pour arbre 4) Placer la plaque intermédiaire et le couvre raccord de lisse avec une seule vis (M8x20). Ne pas serrer la vis pour permettre le Plaque intermédiaire raccord lisse montage de la lisse. Couvre raccord de lisse UNI5931 M8x12 5) Introduire la lisse dans le couvre raccord et la fixer avec les vis M8x20 et M8x12.
-
Page 9: Équilibrage De La Lisse
7) Placer la protection anti-serrement sur le couvre raccord de la lisse et fixer avec les vis Ø3.9x19. 5.6 Équilibrage de la lisse 1) Avant d’équilibrer la lisse, à l’aide du tableau ci-dessous vérifier la concordance entre le ressort sélectionné, les accessoires à appliquer et l’éclairage du passage. Ressort G02040 Ø... - Page 10 2) Débloquer le motoréducteur, mettre la lisse à la verticale et bloquer de nouveau le motoréducteur. ATTENTI0N! L’opération de déblocage peut éventuellement être dangereuse pour l’utilisateur si les ressorts en tension ne garantissent plus l’équilibrage à cause d’un motif quelconque - lisse mal fixée, hors de son siège ou cassée etc..
-
Page 11: Montage De La Carte Électronique
5) Serrer l’écrou de blocage et bloquer de nouveau le motoréducteur. Remarque: vérifier que le ressort fonctionne correctement: - lisse en position verticale, le ressort n’est pas en tension - lisse en position horizontale, le ressort est en tension 5.7 Montage de la carte électronique 1) Dévisser le couvercle du boîtier pour la fiche. -
Page 12: Réglage Des Fins De Course
5.8 Réglage des fins de course Fermer le volet d’inspection et alimenter le système. Actionner la lisse pour s’assurer qu’elle est parallèle à la chaussée en position de fermeture et à 89° environ en position d’ouverture. 1) Pour rectifier éventuellement la position verticale (=ouverture),fermer la lisse, ouvrir le volet d’inspection et tourner le tampon libre dans le sens des aiguilles d’une montre (pour augmenter la course de la lisse) ou dans le sens inverse... - Page 13 3) Après avoir réglé l’ouverture et la fermeture de la lisse, serrer définitivement les écrous de fixation sous les tampons. 4) Au terme de toutes les opérations d’installation mécanique et électronique fixer le couvercle du boitier de la carte, ... 5) ...replacer et fermer le volet d’inspection.
-
Page 14: Entretien Périodique
6 Entretien 6.1 Entretien périodique Normalement le groupe n’exige aucune opération de maintenance spécifique. Il est toutefois conseillé, à titre de précaution et en cas d’usage intensif, de vérifier régulièrement (tous les 6 mois) l’état du câble électrique branché au moteur, l’équilibrage ressort/lisse, le serrage des boulons et de lubrifier les endroits où les parties fixes et mobiles coulissent les unes sur les autres. -
Page 15: Démolition Et Élimination
établissement, d’un Système de Gestion de l’environnement, certifi é conforme à la norme UNI EN ISO 14001. L’utilisateur est prié de continuer cet effort de sauvegarde de l’environnement, que CAME considère comme un des facteurs de développement de ses stratégies de fabrication et commerciales, en suivant ces brèves indications concernant le recyclage ÉLIMINATION DE L’EMBALLAGE –... - Page 16 CAME FRANCE S.A. 7 RUE DES HARAS 92737 NANTERRE CEDEX PARIS - FRANCE 0032 68 333014 0032 68 338019...
