Raccorder Les Câbles - Cisco TelePresence MX800 Single Guide D'installation

Guide d'installation du système Cisco TelePresence MX800 Single - au mur
8
Raccorder les câbles
B, E
Retirez la mousse de protection
de la/des caméras. Assurez-vous
que la ou les caméras peuvent
se déplacer librement avant de
brancher l'alimentation.
Utilisez toujours les câbles
d'alimentation fournis.
La combinaison fiche-prise
doit être accessible en tout
temps car elle sert de dispositif
principal de déconnexion.
Alimentation (100-240 VAC, 50/60 Hz),
câble rallonge et câble régional
78-100257-04A0 | JUIN 2018 | © 2018 Cisco Systems, Inc. Tous droits réservés.
(page 1 / 2)

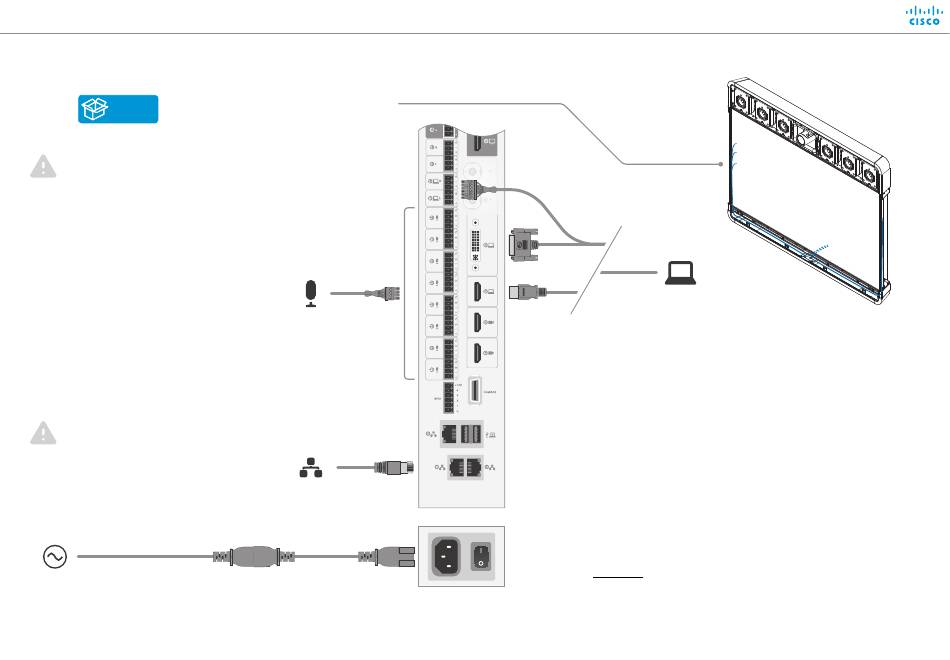

Panneau de connexion Codec
Microphones
(max 8)
Réseau
1
Entrée vidéo
par exemple un
ordinateur
2
Acheminer les câbles le
long du cadre inférieur et
les placer dans le support
de câble.
CAT 5e, câble Ethernet blindé, 5 m.
1
Deux câbles de présentation sont disponibles: HDMI ↔ HDMI; et DVI/
2
Euroblock ↔ VGA/mini-fiche.
