INSTALLATIONSANWEISUNG
ACHTUNG:
Stromdurchgangsleiter dürfen nie spannungsführende Elemente oder
den Erdungsleiter berühren.
1. Vor dem Anschluss an den KNX/EIB-Bus müss die aufladbare Pufferbatterie eingesetzt
werden (siehe Abschnitt Batteriewechsel)).
2. Die rote Ader des Buskabels an die rote Klemme (+) des Terminals und die schwarze Ader
an die schwarze Klemme (-) anschließen. Es können bis zu 4 Buslinien an den Busterminal
angeschlossen werden (Adern der gleichen Farbe in die gleiche Klemme).
3. Die Abschirmung, den Stromdurchgangsleiter und die verbleibenden weißen und gelben
Adern des Buskabels (falls ein Buskabel mit 4 Leitern verwendet wird), die nicht benötigt
werden, isolieren.
Die nicht verwendeten

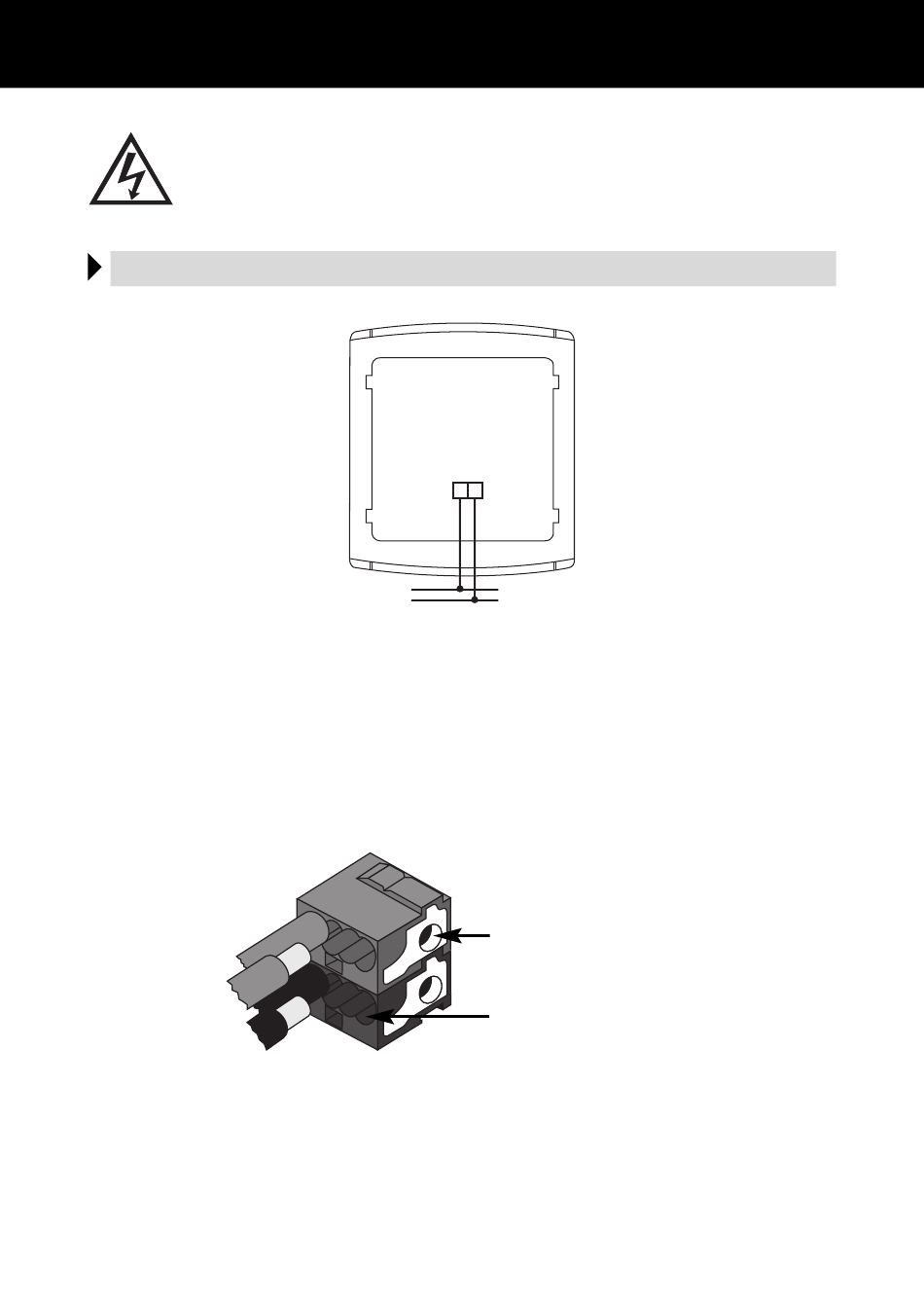

Elektrische Anschlüsse
+ -
+
bus
-
Elektroanschlussschema
158
Bussignalkabel
Verbindung Busgerät
Verbindung Buskabel
und der
