4.5
Composants côté DC
4.5.1 Connexions CC

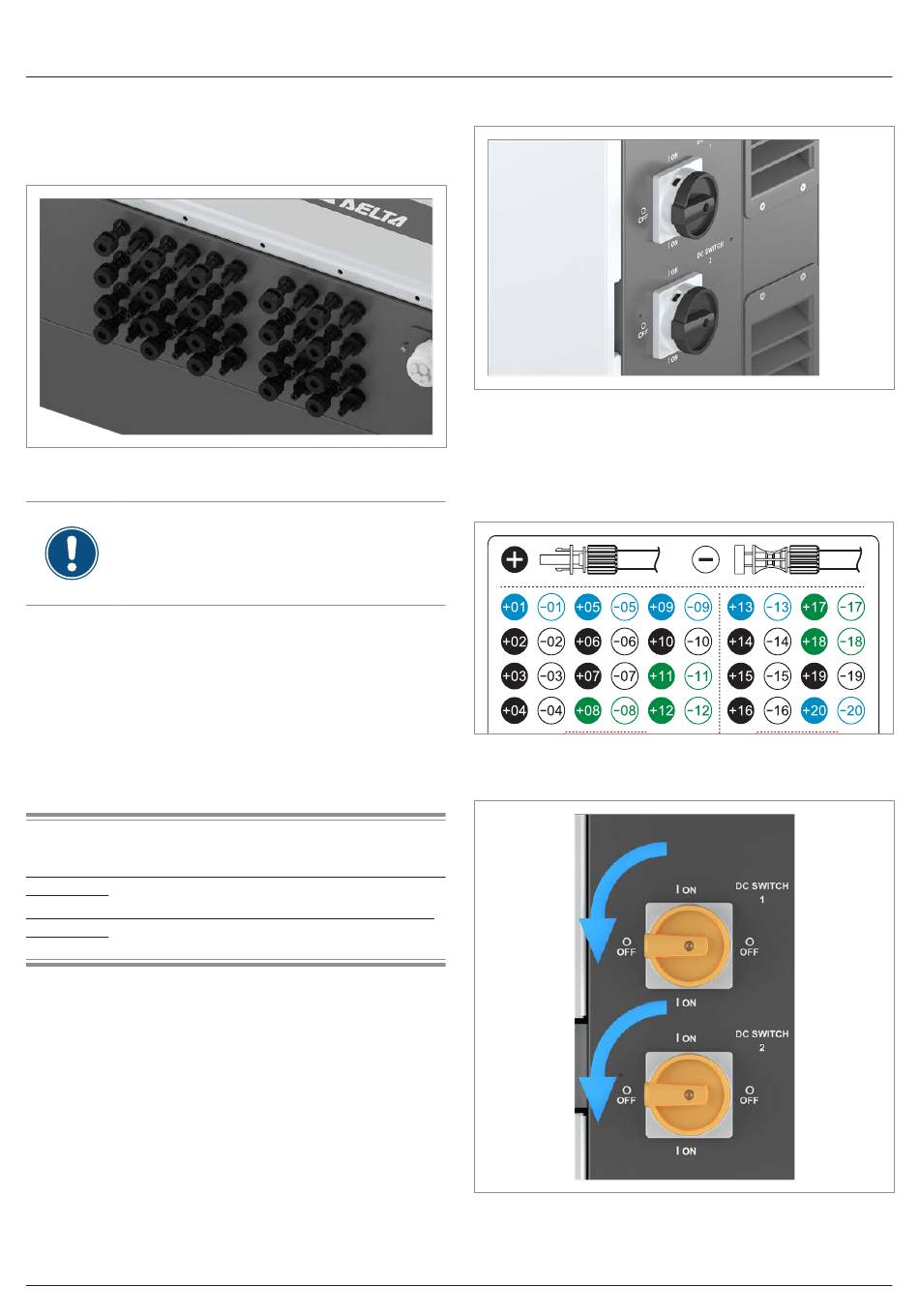

Fig. 4.9 :
Panneaux de connexion DC
L'onduleur dispose de deux panneaux de
connexion DC, mais seulement d'un régu-
lateur MPP. La division en 2 panneaux de
connexion DC se produit uniquement pour la
limitation de courant des deux sectionneurs DC.
L'onduleur dispose de 2 panneaux de connexion DC avec 12 ou
8 paires de connecteurs DC.
Type de fiche :
●
UTX femelle Amphenol pour DC+ (UTXCFA4A● pour
2
4/6 mm
)
●
UTX mâle Amphenol pour DC– (UTXCMA4● pour 4/6 mm
20 paires de connecteurs DC sont comprises dans la livraison.
Thèmes connexes
« 5.5 Planification du raccordement des modules photovoltaïques
(DC) », P. 44
« 6.7 Raccorder le réseau (AC) et les modules photovoltaïques
(DC) », P. 75
Manuel d'installation et d'exploitation M125HV EU V3 FR 2021-07-12
4.5.2 Coupe-circuits DC
Fig. 4.10 : Sectionneur DC
L'onduleur dispose de deux sectionneurs DC, mais seulement
d'un régulateur MPP.
Les sectionneurs DC sont désignés sur l'onduleur par le terme
anglais « DC SWITCH ».
2
)
Fig. 4.11 : Affectation des sectionneurs DC aux chaînes DC
(représentation symbolique)
Fig. 4.12 : Coupe-circuits DC tous deux dans la position OFF =
la connexion aux modules photovoltaïques est cou-
pée
4 Aperçu du produit
Composants côté DC
19
