Bypass séparé et lignes séparées :
Si l'option de Bypass séparée « DI », il faudra supprimer le cavalier entre les bornes JP et L avant de brancher la ligne de
Bypass. Positionner les dispositifs de protection aussi bien sur la ligne principale d'alimentation que sur la ligne dédiée au
Bypass.
Remarque : le neutre de la ligne d'entrée et de celle de Bypass partagent le même neutre à l'intérieur de l'appareil. Elles
devront se référer au même potentiel. Si les deux alimentations étaient différentes, il faudra utiliser un transformateur
d'isolement sur une des entrées.

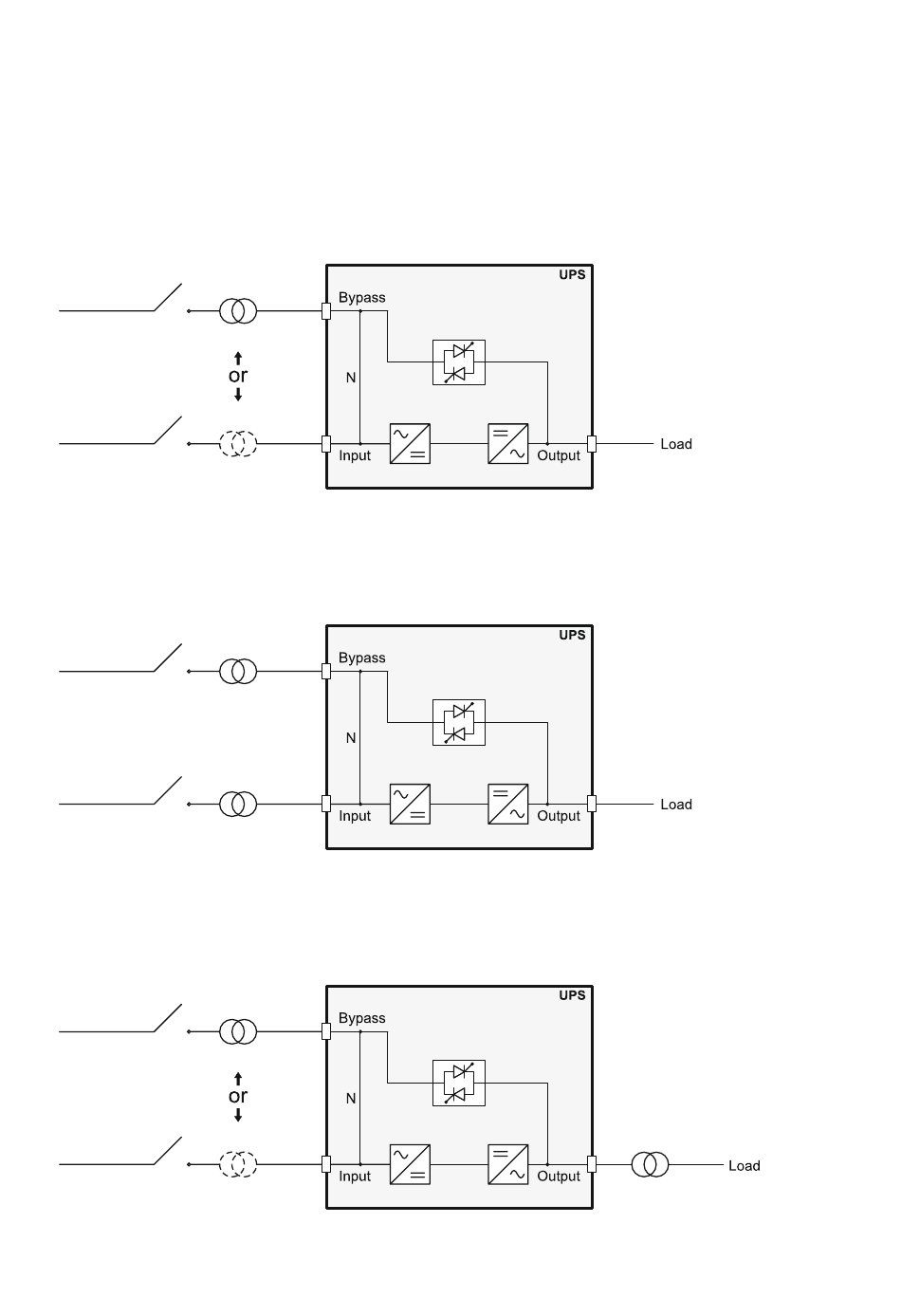

UPS sans variation de régime de neutre et avec une entrée de Bypass séparée raccordée sur la ligne
UPS avec une entrée de Bypass séparée raccordée sur la ligne d'alimentation indépendante avec isolation
UPS avec une entrée de Bypass séparée raccordée sur la ligne d'alimentation indépendante avec isolation
d'alimentation indépendante
galvanique en entrée
galvanique en sortie
24
