Montage, Anschluss Hinten / Oben - Wamsler MODULO G Mode D'emploi

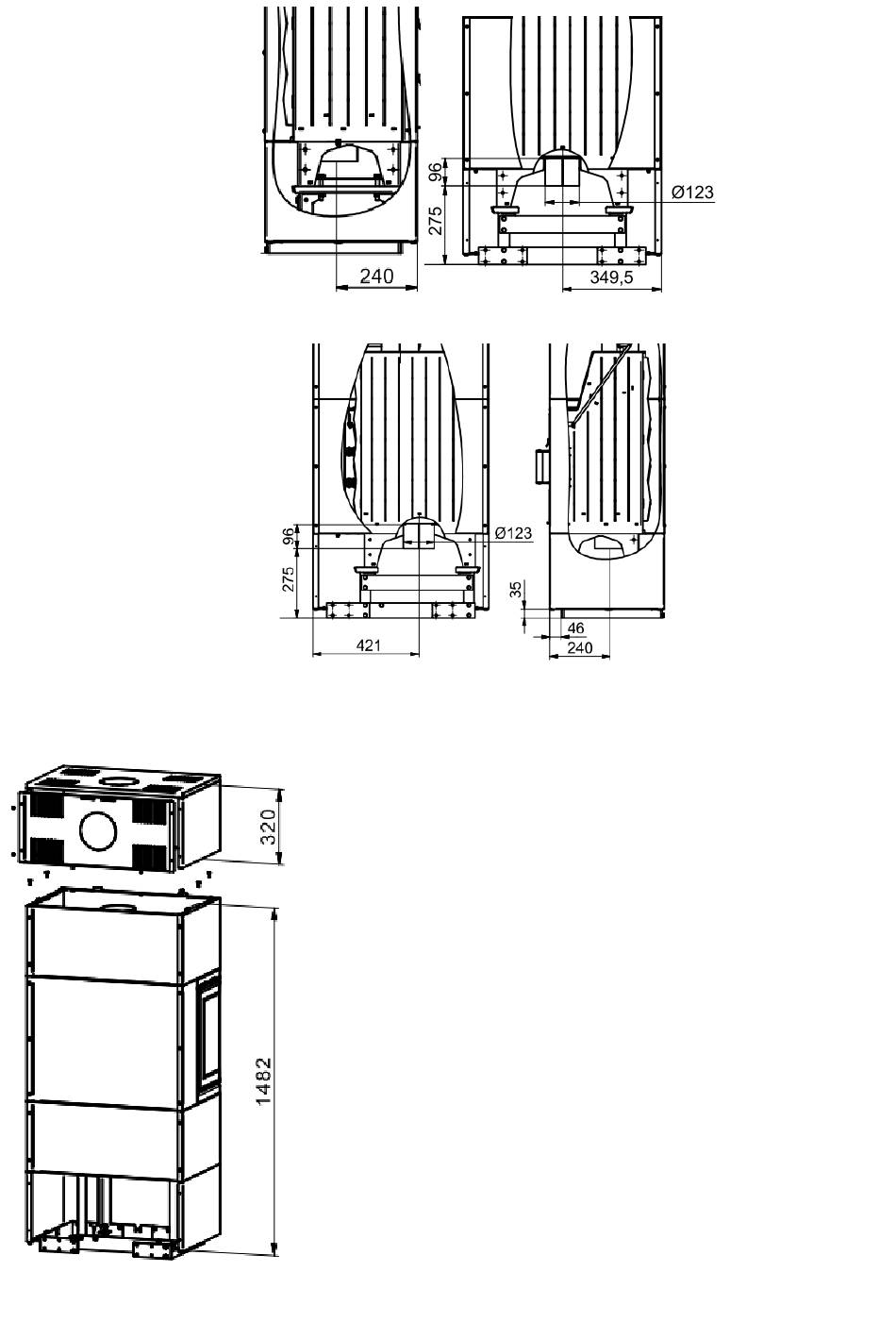

Abb. für MODULO G
Abb. für MODULO L - Seitenfenster links (Seitenfenster rechts, Maße spiegelbildlich)

2.6 Montage, Anschluss Hinten / Oben

Montage der Moduleinheit :
(nur bei MODULO...180)
Schrauben Sie die letzte Moduleinheit mit den beiliegenden
Schrauben, wie auf dem seitlichen Bild ersichtlich, fest.
Danach können Sie je nachdem wo Sie das Gerät anschlie-
ßen wollen, die Rückwand montieren.
Anschluss hinten:
Für einen Anschluss nach hinten muss der vorgestanzte
Ausschnitt auf der Rückseite ausgebrochen werden. Alterna-
tiv dafür die Stege mit einem Sägeblatt ansägen.
Für einen Hintenanschluß ist ein handelsüblicher Abgasbo-
gen 90° Ø150mm erforderlich. Dieser befindet sich nicht im
Lieferumfang.
Anschluss oben:
Für einen Anschluss nach oben muss der vorgestanzte
Ausschnitt auf der Oberseite ausgebrochen werden. Alterna-
tiv dafür die Stege mit einem Sägeblatt ansägen.
Ein handelsübliches Abgasrohr mit Ø150mm kann dann
senkrecht zum Anschluss verwendet werden.
