ACCESSIBILITÉ, RACCORDEMENT ÉLECTRIQUE

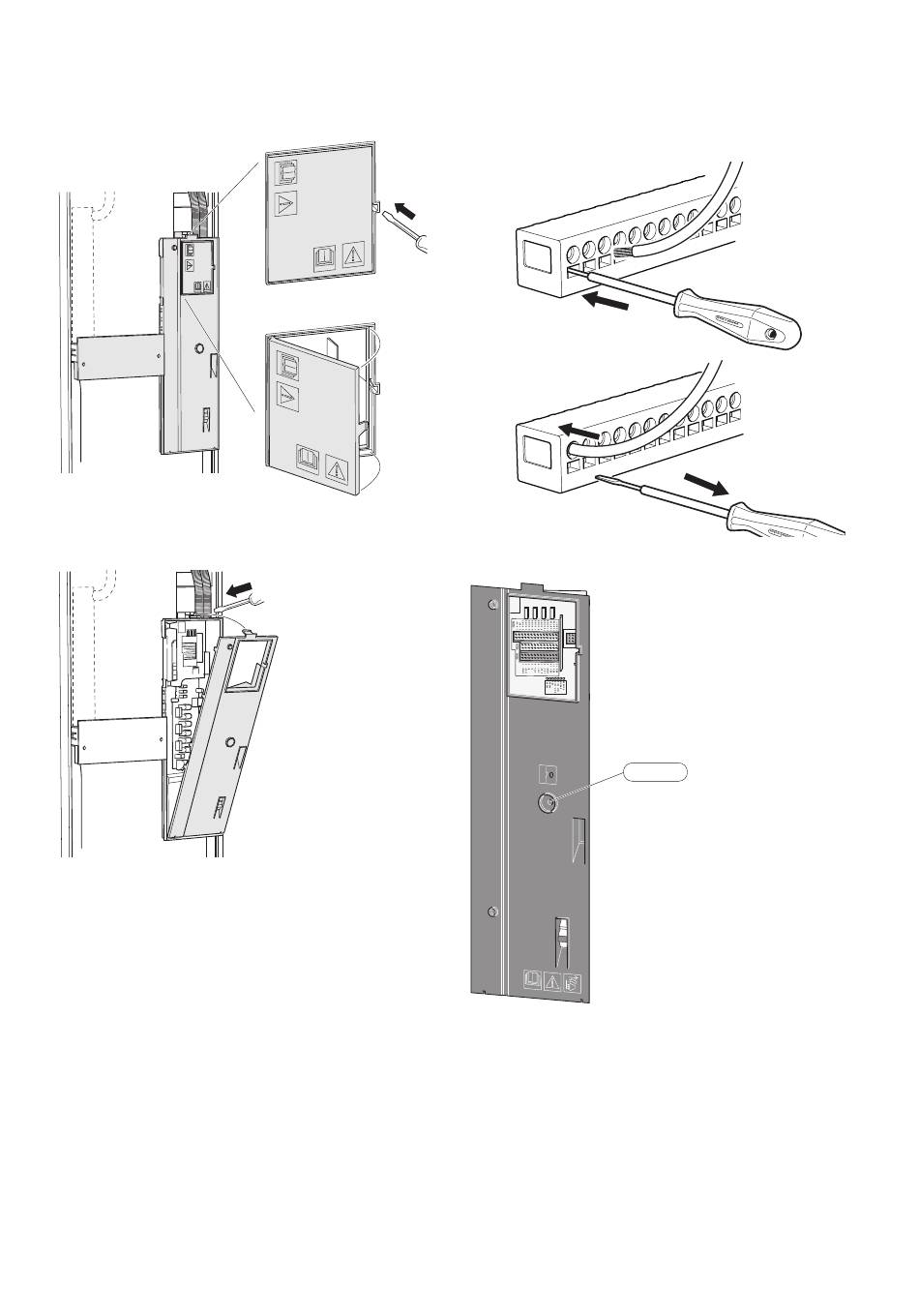

Retrait du cache
Le cache s'ouvre à l'aide d'un tournevis.
Dépose des caches
Le cache s'ouvre à l'aide d'un tournevis.
DISJONCTEUR ÉLECTRIQUE
Le circuit de fonctionnement de VVM S320 et certains de
ses composants internes sont alimentés en interne par un
disjoncteur électrique miniature (FC1).
(S'applique uniquement à 1x230 V et à 3x230 V.)
NIBE VVM S320
VERROUILLAGE DES CÂBLES
Utilisez un outil adapté pour libérer/verrouiller les câbles
dans les répartiteurs de la pompe à chaleur.
Bornier
1.
2.
LIMITEUR DE TEMPÉRATURE
-X27
3
NO
2
O
1
NC
AUX-RELAY
K10
FQ10-S2
Le limiteur de température (FQ10) coupe l'alimentation élec-
trique de l'appoint électrique supplémentaire si la tempéra-
ture dépasse 89 °C. Il doit être réinitialisé manuellement.
Réinitialisation
Le limiteur de température (FQ10) se trouve derrière le cache
avant. Appuyez sur le bouton (FQ10-S2) pour réinitialiser le
limiteur de température.
Chapitre 5 | Branchements électriques
21
