INSTALLATION
2.1

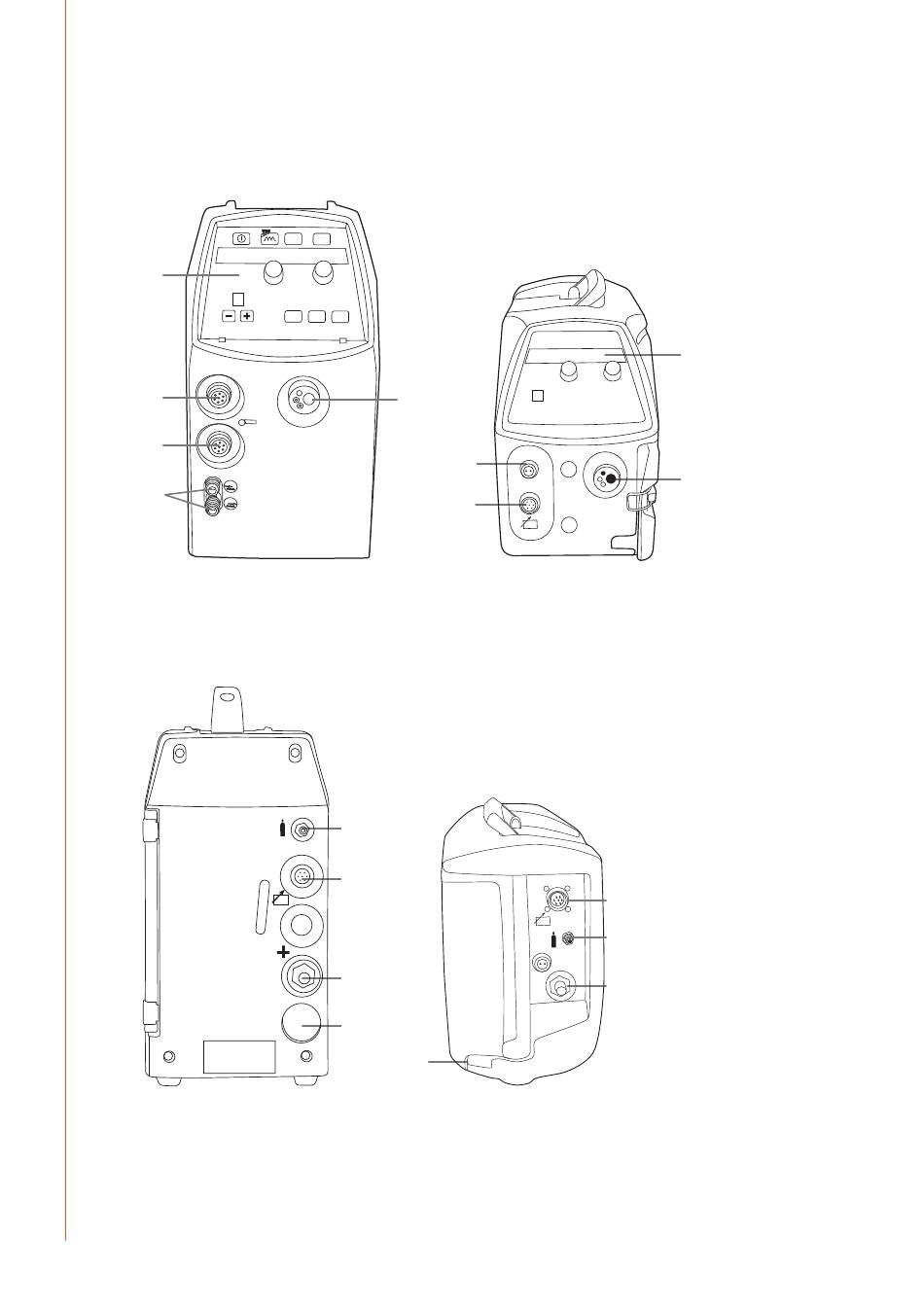

Présentation des dévidoirs MXF 65, MXF 67 et MXF 63
1.
3.
2.
4.
1.
Panneau de commandes
2.
Connecteur de la commande à distance
3.
Connecteur de l'unité de synchronisation du dévidoir auxiliaire (kit disponible en option)
4.
Raccordement de liquide de refroidissement de la torche (refroidissement optionnel)
5.
Raccord de la torche Euro
FR
6.
Raccordement du gaz de protection
7.
Connecteur du câble de commande
8.
Connecteur du câble du courant de soudage
9.
Arrivée et serrage des tuyaux du liquide de refroidissement
