Manuels Connexes pour Pulsar AWZ 500
Sommaire des Matières pour Pulsar AWZ 500
- Page 1 AWZ 500 v.1.3 AWZ 13,8V/5A/40Ah/LM Alimentation tampon, linéaire. Édition: 6 du 08.01.2014 Remplace l’édition: 5 du 16.09.2013...
- Page 2 AWZ500 Caractéristiques de l’alimentation alimentation sans interruption 13,8VDC (CC) /5A sortie technique BS signalant la perte de réseau 230V emplacement pour batterie 40Ah/12V sortie technique AW signalant une panne de tension d’alimentation 230VAC (CA) l’al...
-
Page 3: Schéma Fonctionnel
AWZ500 CONFIGURATIONS OPTIONNELLES DE L’ALIMENTATION: (visualisation disponible sur www.pulsar.pl) 1. Alimentation tampon AWZ 13,8V/5x1A/40Ah - AWZ500 + LB8 5x1A (AWZ579 ou AWZ580) + 40Ah 2. Alimentation tampon AWZ 13,8V/10x0,5A/40Ah - AWZ500 + 2xLB8 10x0,5A (AWZ578 ou AWZ580) + 40Ah 3. - Page 4 AWZ500 , Z2= temps de retardement T= 0s , Z2= temps de retardement T= 5 min , Z2= temps de retardement T= 1 h , Z2= temps de retardement T= 6 h Description: armature installée, armature enlevée...

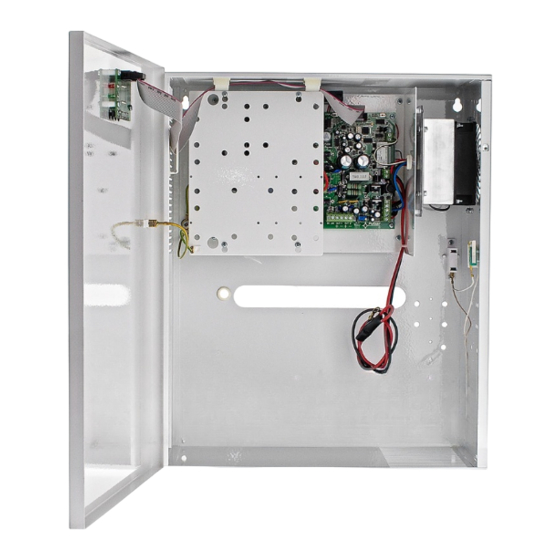

- Page 5 AWZ500 Fig. 3. Vue de l’alimentation. 1.4. . Paramètres techniques: - paramètres électriques (tableau 3) - paramètres mécaniques (tableau 4) - sécurité d’utilisation (tableau 5) - paramètres d’exploitation (tableau 6)
- Page 6 AWZ500 Paramètres électriques (tableau 3). Type d’alimentation A (EPS – External Power Source) Tension d'alimentation 230V/AC (CA) (-15%/+10%) Prise de courant 0,55A max. Fréquence d'alimentation 50Hz Puissance d'alimentation P 78W max. Tension de sortie 11 V÷13,8VDC (CC)– tampon 10 V÷13,8VDC (CC) – batterie...
-
Page 7: Recommandations
AWZ500 Sorties OUT et BS/AW: Φ0,51- 2,05 (AWG 24-12) Sorties de la batterie BAT: Φ6 (M6-0-2,5) Sortie TAMPER: câblage Remarques Le boîtier doit être installé au-dessus du support de montage pour permettre le branchement du câblage. Refroidissement de l’alimentation: par convection + forcé (automatique) Sécurité... -
Page 8: Panneau De Configuration
AWZ500 4. Brancher les fils des récepteurs aux connecteurs +OUT1- i +OUT2 au domino sur la plaque de l'alimentation. Si le courant de charge est de I>2,5A il faut faire le pont sur les sorties +OUT1 i +OUT2. Si besoin, brancher les fils des dispositifs (centrale d’alarme, contrôleur, signalisation etc.) aux sorties techniques : - BS sortie signalant une panne de réseau 230 V. - Page 9 AWZ500 Description des touches et des diodes LED du panneau. - défiler en haut / en bas la liste Menu - l'approbation de l'élément sélectionné dans la liste - passage du nom du paramètre à sa valeur numérique - affichage de le panne en cours, s’il y a plusieurs pannes à...
-
Page 10: Signalisation Sonore
AWZ500 Codes des pannes. Tableau 7. Code de Type de panne Cause Remarques panne batterie n’est pas chargée vérifier si le branchement a été complètement, batterie avariée fait correctement et contrôler le batterie n’est pas branchée, fusible de la batterie fusible de la batterie est brûlé... -
Page 11: Surcharge Ou Court-Circuit À La Sortie De L'alimentation
AWZ500 AW – sortie technique de l’état de fonctionnement de l’alimentation: sortie type OC signalant une panne de l’alimentation. Lors du fonctionnement correct, la sortie est en état de haute impédance L. Lors du fonctionnement incorrect (tension, courant, température) la sortie est reliée à la masse (état hi-Z –... -
Page 12: Conditions Generales De Garantie
CONDITIONS GENERALES DE GARANTIE 1. Pulsar K. Bogusz Sp.j. (fabricant) accorde la garantie de deux ans sur la qualité du dispositif, à compter de la date de fabrication du dispositif. 2. La garantie comprend une réparation ou un changement gratuit contre un correspondant fonctionnel (au choix du fabricant) de tout appareil défectueux par raisons dépendantes du fabricant, y compris des défauts de fabrication ou de...
