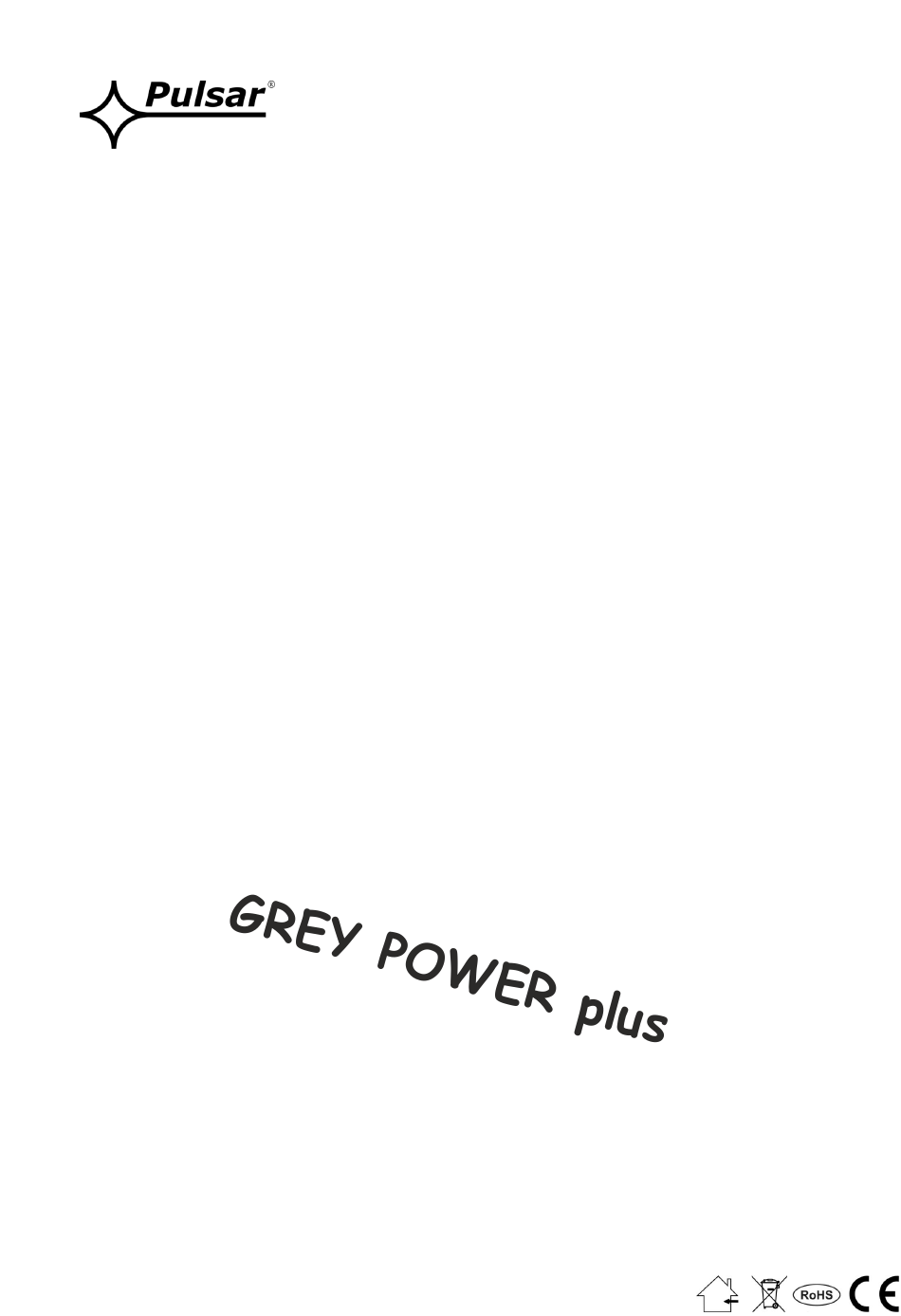

- Page 1 AWZ 110 v.1.1 AWZ 13,8V/1A/7Ah/LM Alimentation tampon, linéaire. Édition: 5 du 17.03.2014 Remplace l’édition: 4 du 16.09.2013...
-
Page 2: Table Des Matières

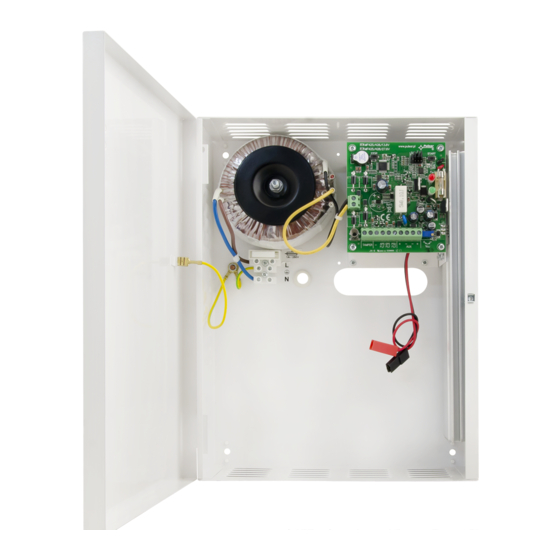

GREY POWER plus www.pulsar.pl AWZ110 Caractéristiques de l’alimentation alimentation sans interruption 13,8VDC/1A fonction STOP de l’arrêt manuel lors du fonctionnement sur batteries emplacement pour batterie 7Ah/12V signalisation lumineuse LED tension d’alimentation 230VAC stabilisateur linéaire de tension ... -
Page 3: Principe De Fonctionnement
GREY POWER plus www.pulsar.pl AWZ110 1.2. Principe de fonctionnement AWZ 110 est une alimentation stabilisée à transformateur d’un coefficient élevé de stabilisation de tension. La tension de ~230V est abaissée à l’aide du transformateur et ensuite redressée par le système de redresseurs et le filtre passe-bas. - Page 4 GREY POWER plus www.pulsar.pl AWZ110 signalisation de l'effondrement de réseau AC , Z2= temps de retardement T= 0s , Z2= temps de retardement T= 5min , Z2= temps de retardement T= 1h , Z2= temps de retardement T= 6h ...
-
Page 5: Paramètres Techniques
GREY POWER plus www.pulsar.pl AWZ110 Tableau 2. Eléments de l’alimentation (voir le fig. 3). Elément no. Description Transformateur d'isolement Circuit imprimé PCB de l’alimentation (tableau. 1, fig. 2) fusible pour le circuit d'alimentation (230V/AC (CA)) MAIN [4], [5] L-N connecteur d'alimentation 230V/AC (CA),... - Page 6 GREY POWER plus www.pulsar.pl AWZ110 200% ÷ 250% de la puissance de l’alimentation – limitation de courant et/ou endommagement du coupe-circuit à fusible Protection contre court-circuit SCP dans le circuit de la batterie (il faut changer la cartouche fusible) 110% ÷ 150% (@25ºC÷65ºC) de la puissance de l’alimentation - limitation de courant par coupe-circuit PTC,...
-
Page 7: Installation
GREY POWER plus www.pulsar.pl AWZ110 Fig.4. Diagramme Uwy=f(Io). 2. Installation. 2.1. Recommandations L’alimentation tampon doit être installée par un installateur qualifié qui possède les compétences et certificats appropriés (selon le pays) pour réaliser les raccordements aux installations 230V/AC et aux installations ère... - Page 8 GREY POWER plus www.pulsar.pl AWZ110 Lors du fonctionnement correct de l’alimentation, la sortie technique BS est détachée de la masse (-AUX), par contre, en cas d’effondrement d’alimentation 230V AC la sortie se relie à la masse (-AUX) selon le temps réglé pas les armatures Z1, Z2.
-
Page 9: Signalisation Du Fonctionnement De L'alimentation
GREY POWER plus www.pulsar.pl AWZ110 3. Signalisation du fonctionnement de l’alimentation. L’alimentation est munie de le signalisation lumineuse et sonore. L’état du fonctionnement peut être contrôlé aussi par deux sorties techniques. 3.1. Signalisation lumineuse DIODE ROUGE clignote – signale l’état de panne ( tableau 7) ... -
Page 10: Sorties Techniques
GREY POWER plus www.pulsar.pl AWZ110 3.3. Sorties techniques L’alimentation est munie de deux indépendantes sorties techniques de signalisation OC (open collector), informant sur manque d’alimentation AC et sur pannes du système. Fig. 6. Schéma éclectique des sorties OC. AW – sortie de panne: sortie type OC signalant une panne de l’alimentation. -
Page 11: Limitation De Courant De Charge De La Batterie
GREY POWER plus www.pulsar.pl AWZ110 Désactivation/activation du test: appuyer et tenir 3 secondes la touche STOP. Le dispositif confirmera de façon sonore l’activation ou désactivation du test (tableau 8) : Test désactivé : 12 signaux Test activé :... - Page 12 CONDITIONS GENERALES DE GARANTIE Pulsar K.Bogusz Sp.j. (fabricant) accorde la garantie de cinq ans sur la qualité du dispositif, à compter de la date de fabrication du dispositif. La garantie comprend une réparation ou un changement gratuit contre un correspondant fonctionnel (au choix du fabricant) de tout appareil défectueux par raisons dépendantes du fabricant, y compris des défauts...
