• Vous trouverez ci-dessous les valeurs de couple recommandées pour les bagues
"sans clé" sur les arbres, les vis des bagues de blocage de paliers et les boulons de
bagues de pignons. Ces valeurs de couple ont été utilisées à l'usine durant le
montage et le réglage du Steamroller.
Le serrage de la bague "sans clé" Trantorque (TT) avec le couple approprié (3300 in-
lb, 275 ft-lb) est extrêmement important. S'il est nécessaire de sortir le tambour ou le
rouleau de l'intérieur du châssis du Steamroller, éviter de desserrer cette bague TT.
Pour conserver le réglage, il est préférable de desserrer les colliers des paliers et de
démonter l'arbre à travers les colliers. Vérifier les pignons de la chaîne pour aligner
la chaîne. Une clé de serrage spéciale de 2"1/4, réf. 20732, est disponible à l'usine
pour le serrage des bagues Trantorque TT. (La clé dynamométrique n'est pas incluse
dans cette référence).
TT
PB1-3/4
3300 IN-LB
180 IN-LB
PB1-3/4
TT
180 IN-LB
3300 IN-LB
PAGE 6 de 43 SYSTEME DE CONDITIONNEMENT FIBRE STEAMROLLER
© SAMUEL JACKSON, INCORPORATED 2005 ALL RIGHTS RESERVED – TOUS DROITS RESERVES

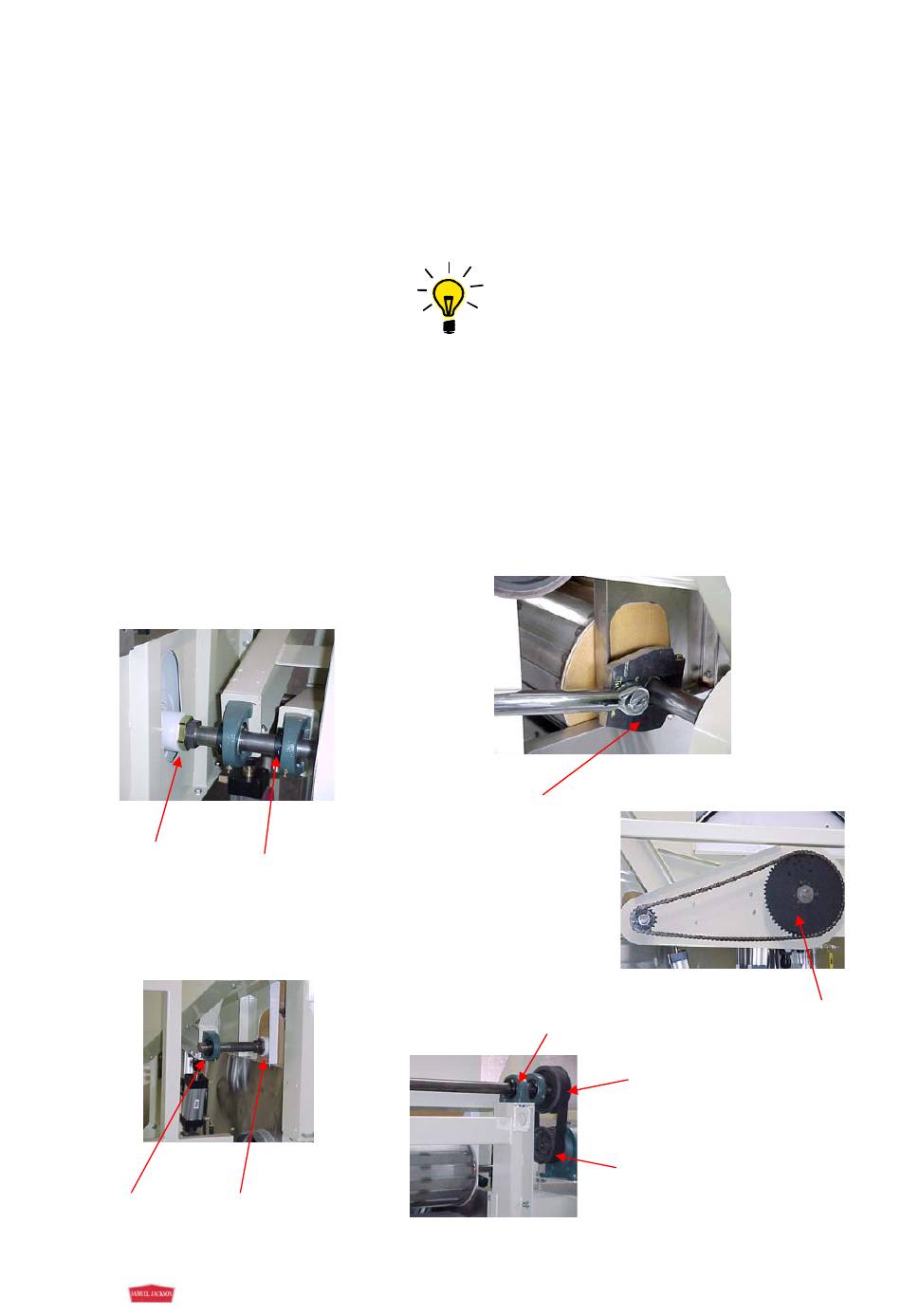

REGLAGES DE LA POSITION DU TAMBOUR
ET DU ROULEAU SUR LES ARBRES
20732
CLE DE
SERRAGE
PB1-3/4
180 IN-LB
CARTER DE CHAINE RETIRE
POUR ILLUSTRATION
P72
180 IN-LB
P56
180 IN-LB
S60SF60
360 IN-LB
