2
Remarques relatives à la
documentation
2.1
Notice d'emploi originale
La présente notice constitue une notice d'emploi originale au
sens de la directive sur les machines.
2.2
Respect des documents applicables
▶
Il est impératif de se conformer à toutes les notices d'em-
ploi qui accompagnent les composants de l'installation.
2.3
Conservation des documents
▶
Conservez soigneusement cette notice ainsi que tous les
autres documents applicables pour pouvoir vous y référer
ultérieurement.
2.4
Validité de la notice
Cette notice s'applique exclusivement aux modèles suivants
:
Modèles et références d'articles
Pour: Belgique
Module de base VPM 15 D
Module d'extension
Module de base VPM 15 D
spécifique au pays d'utili-
sation
Module de base VPM 30 D
avec module d'extension
spécifique au pays d'utili-
sation
Modèles et références d'articles
Pour: France
Module de base VPM 15 D
Module d'extension
Module de base VPM 15 D
spécifique au pays d'utili-
sation
Module de base VPM 30 D
avec module d'extension
spécifique au pays d'utili-
sation
La référence d'article de l'appareil, qui comporte 10 carac-
tères, correspond à la chaîne comprise entre les 7e et 16e
caractères du numéro de série.
Pour trouver la référence d'article, reportez-vous à la plaque
signalétique d'usine située en bas de l'appareil.
0020160588_02 auroFLOW plus Notice d'emploi
Remarques relatives à la documentation 2
0020133195
0020133196
0010013688
0010013689
0020133195
0020133196
0010015086
0010015088
3
Installation
3.1
Caractéristiques du système
3.1.1
Principes du système
Le système solaire auroFLOW plus est un générateur de
chaleur destiné aux installations de chauffage par circula-
tion d'eau chaude équipées d'un ballon. Pour couvrir les
besoins en chaleur de base et les pics, les installations de
chauffage avec appoint solaire mettent en œuvre différents
générateurs de chaleur, tels que des pompes à chaleur, des
centrales de cogénération ou des chaudières à gaz. La pro-
duction d'eau chaude peut faire appel à un ballon.
Le système solaire auroFLOW plus se compose des élé-
ments suivants :
–
Champ de capteurs
–
Station de charge solaire auroFLOW plus
–
Ballon ECS
–
Conduites solaires
–
Conduites d'eau de chauffage
L'installation de chauffage peut aussi être pilotée par un ré-
gulateur système, par ex. auroMATIC VRS 620, qui com-
mande et coordonne tous les composants.

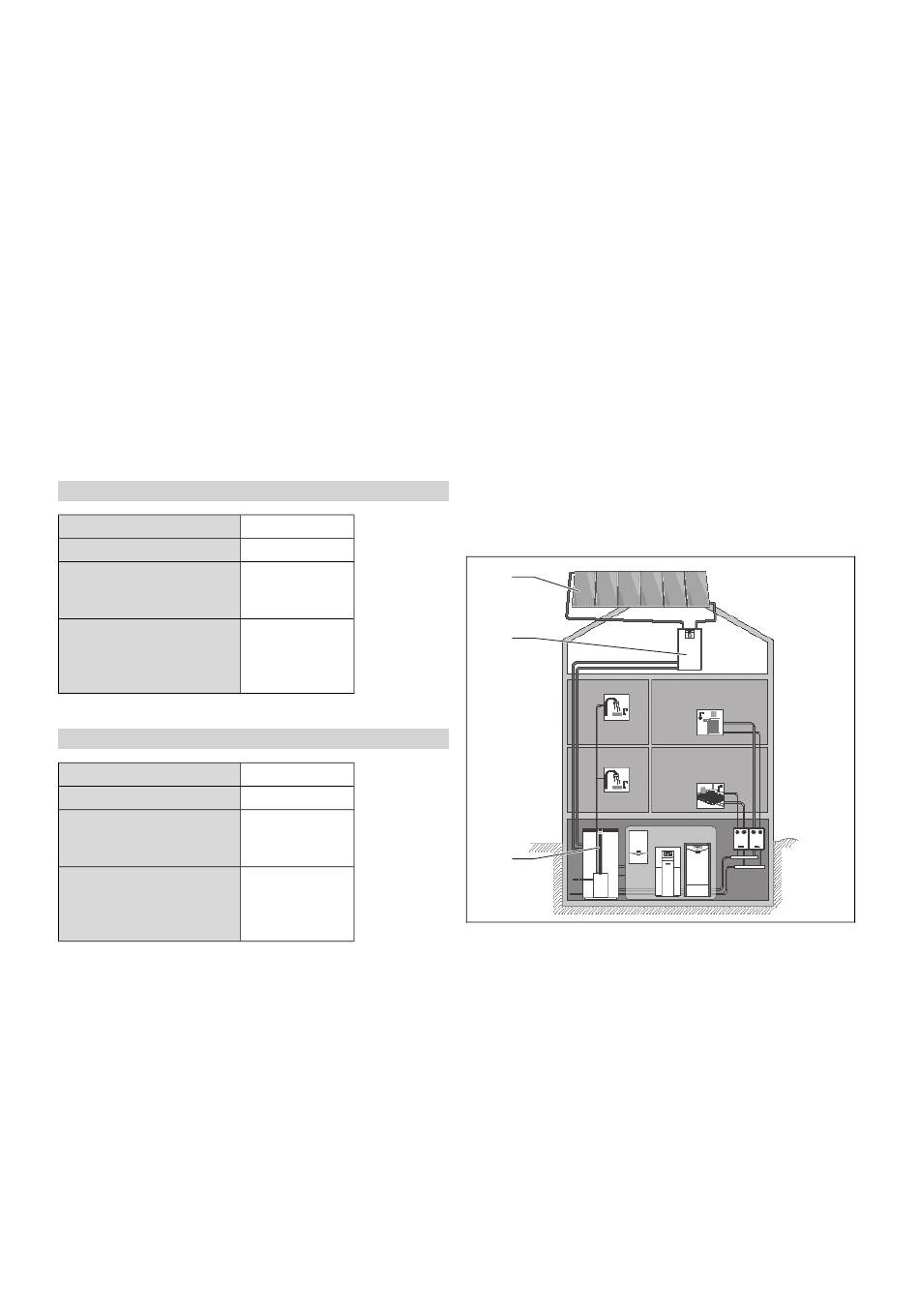

3.1.2
Structure de certains systèmes types
1
2
3
1
Champ de capteurs com-
portant six capteurs au
maximum (VFK 135 VD
ou VFK 140 VD)
L'appoint solaire de chauffage dans un bâtiment à foyer
unique constitue un exemple type d'utilisation du module
de base de la station de charge solaire auroFLOW plus. Il
est possible d'installer des ballons en cascade et de chauffer
une piscine.
2
Module de base auro-
FLOW plus
3
Ballon ECS
5
