Manuel d'instruction – Francais
1.3
Parties opérationnelles
La machine présente une structure très simple.

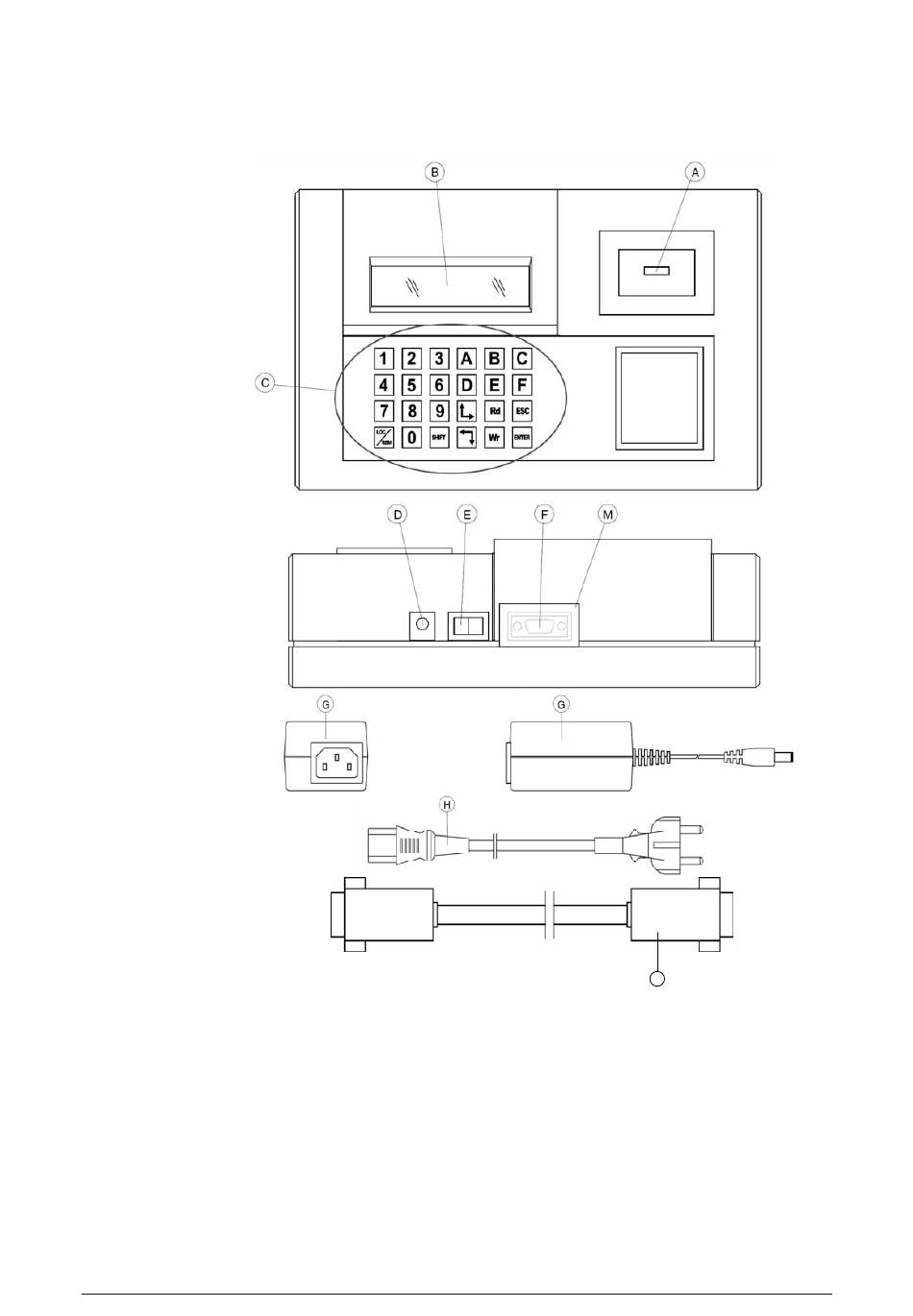

Figure 2
A - antenne lecture/gravure
B - écran à cristaux liquides avec 20 + 20 caractères (2 lignes)
C - clavier à 24 touches
D - prise alimentation 15 V C.C.
E - interrupteur général (POWER ON)
F - connecteur RS232 (9 pôles)
G - alimentateur 15V C.C.
H - câble alimentation
M - couple
P - câble sériel
Copyright Silca 2006
