Manuel d'instruction – Francais
7
MODULE COM-CODE POUR CODER DES CLES HOLDEN-
COMMODORE (OPTION)
Cette fonction n'est valide qu'à partir de la version 25.0.
7.1
Eléments opérationnels
Q câble d'alimentation (fourni avec le module Com-Code)
O câble sériel (fourni avec le module Com-Code)
G alimentateur universel (fourni avec la machine)
P câble sériel de connexion avec le PC (fourni avec la machine)
N module Com-Code
R câble d'alimentation de la prise allume-cigares du véhicule (fourni avec le module Com-Code) (Figure 13)
N1 connecteur pour alimentation module
N2 connecteur pour connexion au P.C.
N3 connecteur de connexion alimentation machine
N4 connecteur sériel pour connexion à la machine
N5 voyant d'alimentation
7.2
Installation
La connexion du module à la machine n'exige aucune attention particulière, il faut utiliser les
deux câbleaux "Q - alimentation " et " O - sériel " fournis avec le module Com-Code.
7.3
Utilisation
Le module n'interagit pas dans la connexion de la machine au PC. Si on utilise une machine
sans l'alimentateur universel, mais alimentée par une batterie interne, cette batterie fournira la
tension au module aussi.
On peut alimenter et la machine, et le module, par le biais de la prise allume-cigares du
véhicule.
Les trois illustrations "Figure 11", " Figure 12" et "Figure 13"montrent les différents usages de la
machine et du module.
Remarque: quelle que soit la configuration d'alimentation choisie, pour que le module
soit en service, il faut que le voyant rouge (N5) soit allumé.
Voir Remarque
au page 20

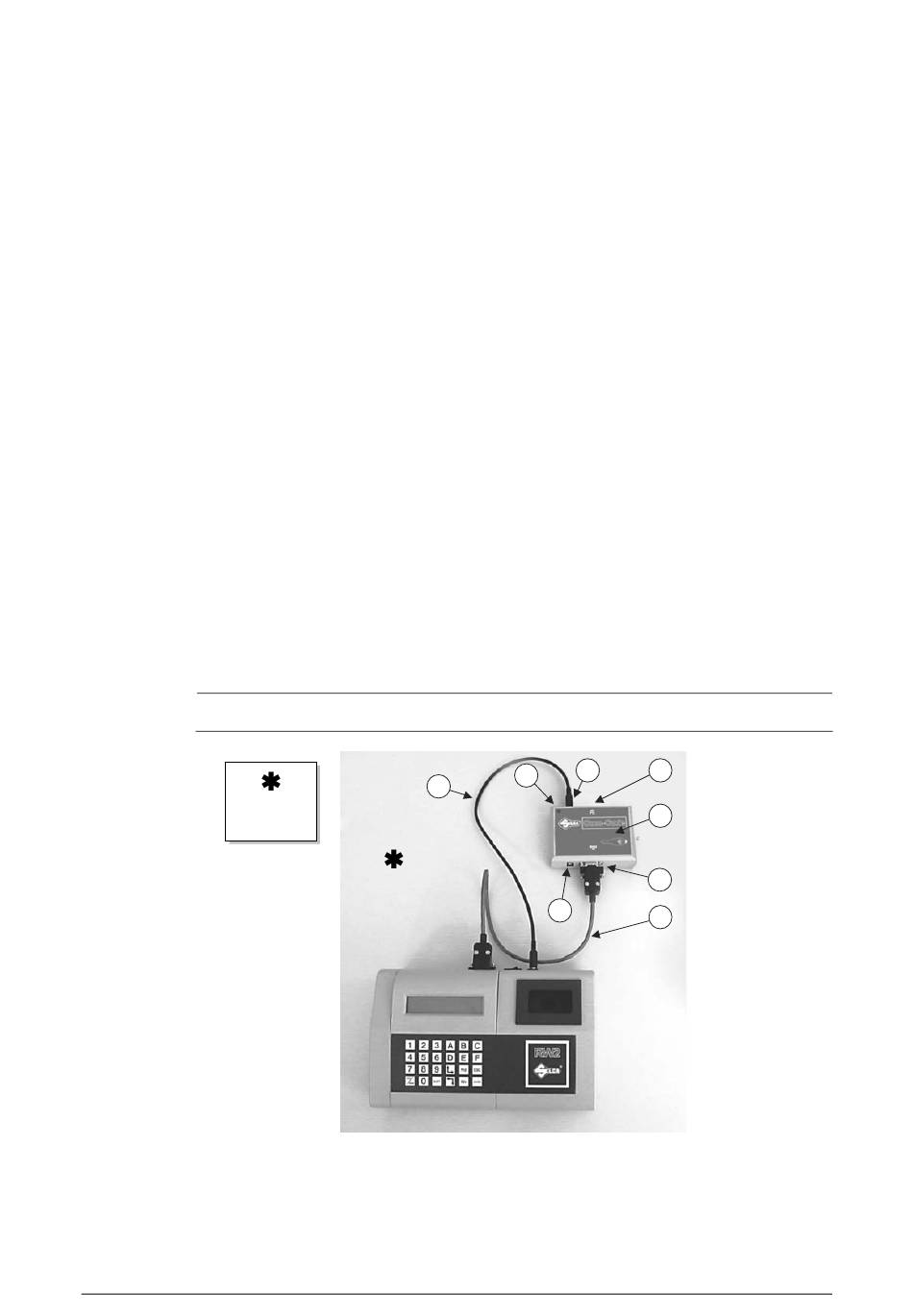

Figure 11
Machine et module alimentés par une batterie interne (avec ou sans connexion au PC).
Dans ce cas, le module est alimenté par la machine par connexion du câbleau à la prise du
côté PC.
N1
N5
Q
N3
Copyright Silca 2006
RW2
N2
N
N4
O
17
