Manuel d'instruction – Francais
1.3
Parties opérationnelles
La machine présente une structure très simple.
B
C
O
P

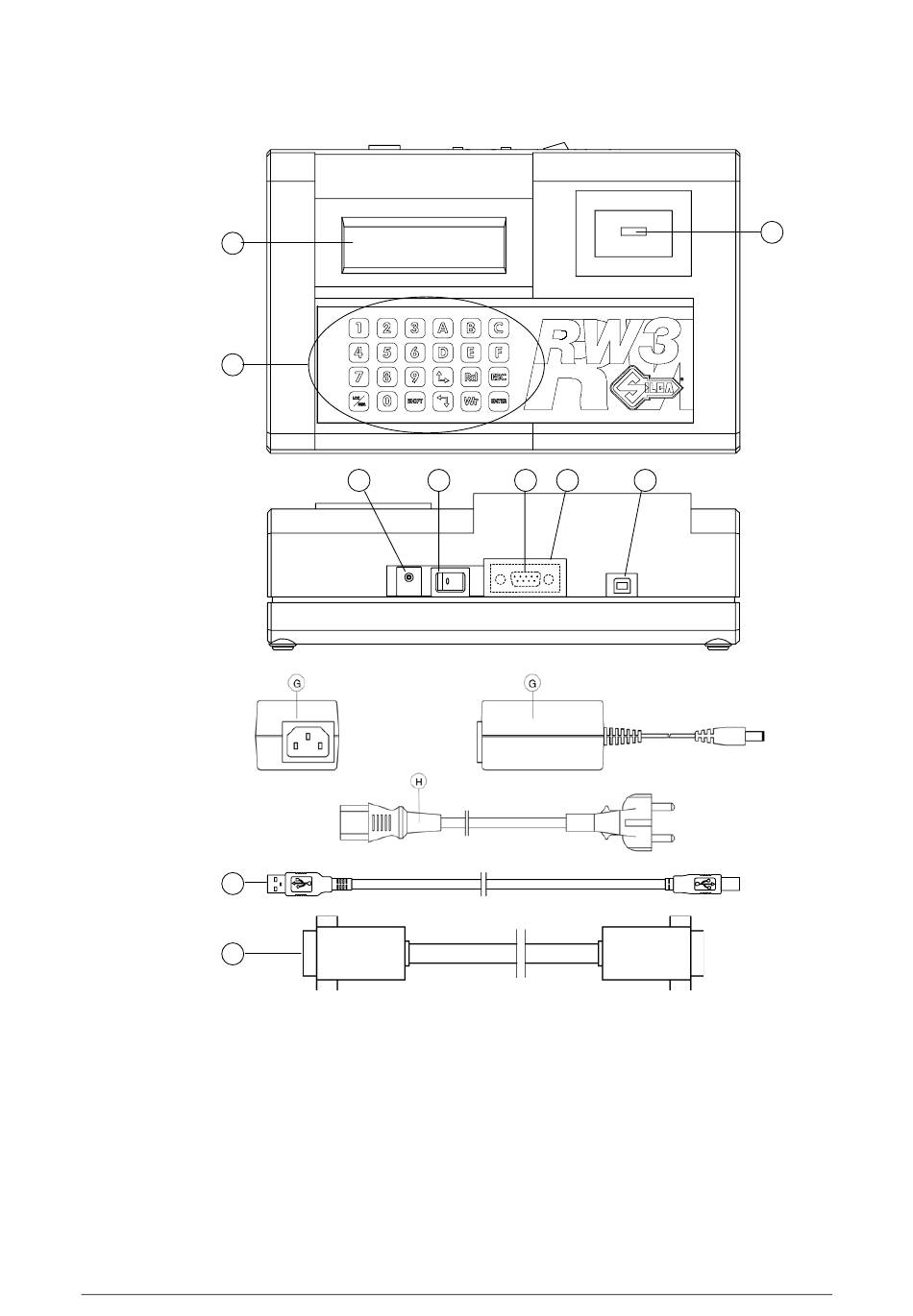

Figure 2
A – antenne lecture/gravure
B – écran à cristaux liquides avec 20 + 20 caractères (2 lignes)
C – clavier à 24 touches
D – prise alimentation 15 V C.C.
E – interrupteur général (POWER ON)
F – connecteur RS232 (9 pôles)
G – alimentateur 15V C.C.
H – câble alimentation
M – couple
N – connecteur USB
O – câble USB
P – câble sériel
D
E
F
Copyright Silca 2005
M
N
RW3
A
7
