RW2
1.6
Circuit électrique/électronique
PARTIES PRINCIPALES
1.
CARTE DE CONTROLE: contient le microprocesseur qui gère les lecture/marquage des
clés, les circuits d'alimentation, d'interface avec le clavier et l'écran, et, les connecteurs de
connexion avec les antennes et le Ordinateur Personnel.
2.
ECRAN à cristaux liquides éclairé de l'arrière, 2 lignes, 20 caractères.
3.
CLAVIER des commandes à 24 touches.
4.
BATTERIE tampon au plomb 12V 2Ah.
5.
INTERRUPTEUR GENERAL
6.
PRISE POUR ALIMENTATEUR 15V/800 mA
7.
ANTENNE pour lecture/marquage accordées à 125 kHz
8.
PRISE RS232 9 pôles

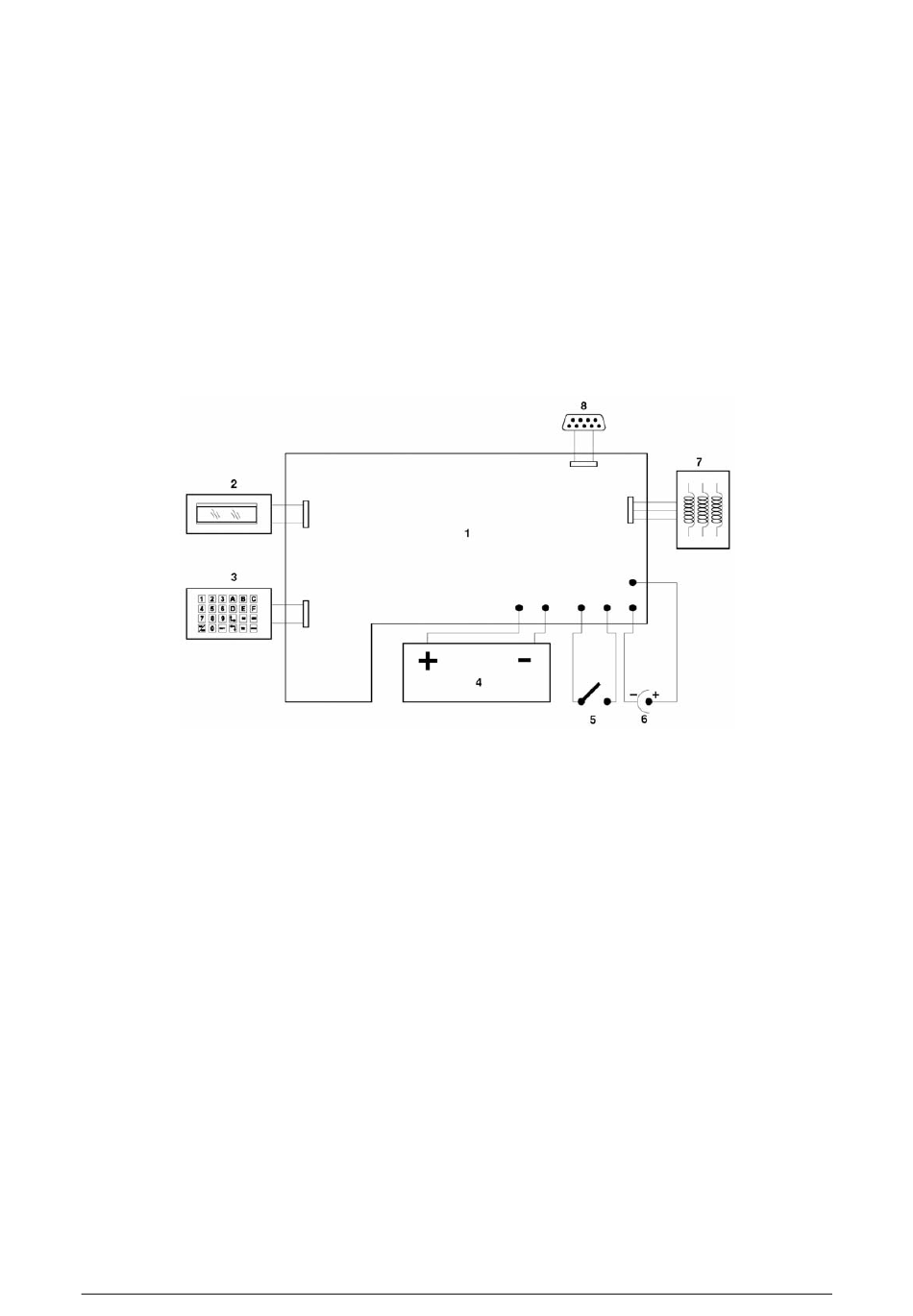

SCHEMA A BLOCS/CIRCUIT ELECTRIQUE FONCTIONNEL
10
Copyright Silca 2006
Manuel d'instruction – Francais
