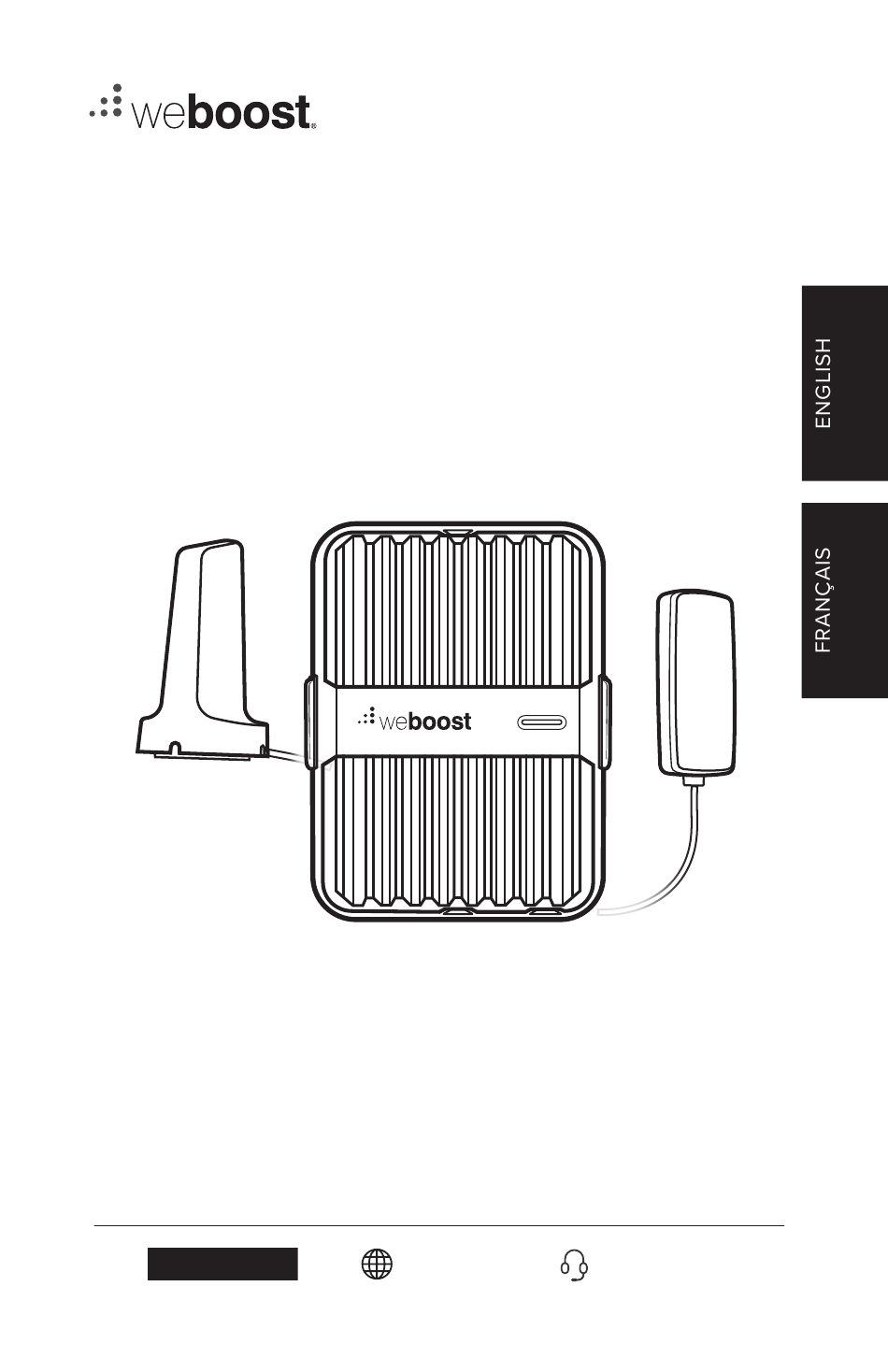

- Page 1 A WILSON ELECTRONICS BRAND DRIVE REACH Vehicle Signal Booster Kit ® Installation Guide weboost.ca 866.294.1660 NEED HELP?
-
Page 2: Table Des Matières
______ Index Package Contents Mount Outside Magnetic Antenna STEP 1: Mount Inside Antenna STEP 2: Connect Coax Cables To Booster STEP 3: Connect Power Supply To Booster STEP 4: Plug Power Adapter Into Vehicle’s Power Supply STEP 5: Booster Light Patterns Troubleshooting Safety Guidelines Specifications... - Page 3 ________ Package Contents Outside Inside Power Booster Antenna Antenna Supply & Bracket Optional: Adhesive disk for aluminum vehicles DRIVE REACH VEHICLE SIGNAL BOOSTER...
-
Page 4: Step 1: Mount Outside Magnetic Antenna
Mount the outside antenna by placing on top of vehicle. 12 in. away from windows (including sunroofs) NOTE: For aluminum roofs, use the included adhesive disk to secure outside antenna in place. WORKS WITH ALL VEHICLES VEHICLE SIGNAL BOOSTER DRIVE REACH... - Page 5 Truck: Cable routed into side door. NOTE: The cable is strong enough that it may be routed under weather stripping and shut in most vehicle doors without damaging the cable. DRIVE REACH VEHICLE SIGNAL BOOSTER...
-
Page 6: Step 2: Mount Inside Antenna
Velcro® adhesive strip or the 2-sided adhesive strip provided and attach to the side of the antenna labeled “MOUNTING SIDE”. Then mount to desired location. WARNING: DO NOT MOUNT WHERE AIRBAGS WILL DEPLOY. In-Vehicle Antenna Seat Mount In-Vehicle Antenna Dash Mount VEHICLE SIGNAL BOOSTER DRIVE REACH... -
Page 7: Step 3: Connect Coax Cables To Booster
To Booster Connect the cable from the Mini-Mag Mount Antenna to the port labeled “Outside Antenna” on the Drive Reach booster. NOTE: Bracket can be used to fasten booster in a specific location if desired. The Velcro® strip on the bottom of the bracket can also be used to keep booster from sliding around. -
Page 8: Step 4: Connect Power Supply To Booster
Connect the power supply cord to the end of the booster, labeled “ .” NOTE: Do NOT connect the power to the Signal Booster until you have connected both the Inside and Outside Antennas. from Outside Antenna from Inside Antenna Power Supply VEHICLE SIGNAL BOOSTER DRIVE REACH... -
Page 9: Step 5: Plug Power Adapter Into Vehicle's Power Supply
Plug the power adapter into vehicle’s 12V DC power supply. The Drive Reach will automatically power on when plugged in. If your Drive Reach is working correctly, the light on the power adapter will be red, and the light on the booster will be green. -
Page 10: Booster Light Patterns
Refer to Troubleshooting section. Light Off If the Drive Reach Signal Booster’s light is off, verify your power supply has power. NOTE: The Signal Booster can be reset by disconnecting and reconnecting the power supply. -
Page 11: Troubleshooting
If you are having any difficulties while testing or installing your booster, contact our weBoost Customer Support team for assistance (866.294.1660). FREQUENTLY ASKED QUESTIONS How can I contact customer support? Customer Support can be reached Monday thru Friday by calling 866.294.1660,... -
Page 12: Safety Guidelines
______ Safety Guidelines Use only the power supply provided in this package. Use of a non-weBoost product may damage your equipment. All inside antennas must have at least 1.5’ separation distance from all active users. Connecting the Signal Booster directly to the cell phone with use of an adapter will damage the cell phone. -
Page 13: Specifications
Canada’s license-exempt RSS(s). Operation is subject to the following two conditions: (1) This device may not cause interference, and (2). This device must accept any interference, including interference that may cause undesired operation of the device. Changes or modifications not expressly approved by weBoost could void the authority to operate this equipment. DRIVE REACH VEHICLE SIGNAL BOOSTER... -
Page 14: Warranty
2 YEAR WARRANTY weBoost Signal Boosters are warranted for two (2) years against defects in workmanship and/or materials. Warranty cases may be resolved by returning the product directly to the reseller with a dated proof of purchase. Signal Boosters may also be returned directly to the manufacturer at the consumer’s expense, with a dated proof of purchase and a Returned Material... - Page 15 ______ Antenna Kit Options Mobile Outside Antenna Kit Options Kit 314419 Low Profile Antenna w/10’ LMR-100 Kit 304415 Trucker Antenna w/15’ RG-58 Kit 314418 Mini-Mag Mount w/10’ LMR-100 Mobile Inside Antenna Kit Options DRIVE REACH VEHICLE SIGNAL BOOSTER...
- Page 16 3301 East Deseret Drive, St. George, UT 866.294.1660 www.weboost.ca Copyright © 2019 weBoost. All rights reserved. weBoost products covered by U.S. patent(s) and pending application(s) For patents go to: weboost.com/us/patents NOT AFFILIATED WITH WILSON ANTENNA...
- Page 17 MARQUE DE WILSON ELECTRONICS DRIVE REACH Trousse d’amplificateur de signal de véhicule ® Guide d’installation weboost.ca 866-294-1660 BESOIN D’AIDE?
- Page 18 ______ Table des matières Contenu de la trousse Montage de l’antenne magnétique extérieure ÉTAPE 1 : Montage de l’antenne intérieure ÉTAPE 2 : Branchement des câbles coaxiaux ÉTAPE 3 : à l’amplificateur Branchement du bloc d’alimentation ÉTAPE 4 : à l’amplificateur Branchement de l'adaptateur dans le bloc ÉTAPE 5 : d'alimentation du véhicule Modes des voyants de l’amplificateur Dépannage...
-
Page 19: Contenu De La Trousse
________ Contenu de la trousse Antenne Antenne Bloc Amplificateur et externe interne d’alimentation support Facultatif : Disque adhésif pour les véhicules en aluminium. DRIVE REACH AMPLIFICATEUR DE SIGNAL DE VÉHICULE... -
Page 20: Étape 1 : Montage Del'antenne Magnétique Extérieure
30 cm (12 pouces) de toute fenêtre (Incluant le toit ouvrant). REMARQUE : Pour les toits en aluminium, il convient d’utiliser le disque adhésif inclus afin que l’antenne extérieure tienne solidement en place. COMPATIBLE AVEC TOUS LES VÉHICULES. AMPLIFICATEUR DE SIGNAL DE VÉHICULE DRIVE REACH... - Page 21 REMARQUE : Le câble est assez solide pour être passé sous le coupe-froid tout en permettant de fermer la portière de la plupart des véhicules sans qu’il ne soit endommagé. DRIVE REACH AMPLIFICATEUR DE SIGNAL DE VÉHICULE...
-
Page 22: Étape 2 : Montage De L'antenne Intérieure
AVERTISSEMENT : L’INSTALLATION NE DOIT PAS ÊTRE FAITES LÀ OÙ SE DÉPLOIERONT LES SACS GONFLABLES, LE CAS ÉCHÉANT. Antenne intérieure montée sur le côté du siège Antenne intérieure montée sur le tableau de bord AMPLIFICATEUR DE SIGNAL DE VÉHICULE DRIVE REACH... -
Page 23: Étape 3 : Branchement Des Câbles Coaxiaux À L'amplificateur
également être utilisée pour empêcher l’amplificateur de glisser. Drive Reach Depuis l’antenne extérieure Support Branchez le câble de l’antenne intérieure 4G au port nommé « Outside Antenna » (antenne extérieure) sur l’amplificateur Drive Reach. Depuis l’antenne intérieure DRIVE REACH AMPLIFICATEUR DE SIGNAL DE VÉHICULE... -
Page 24: Étape 4 : Branchement Du Bloc D'alimentation À L'amplificateur
« ». REMARQUE : NE PAS brancher l’alimentation de l’amplificateur de signal tant que les antennes intérieure et extérieure ne sont pas connectées. Depuis l’antenne extérieure Depuis l’antenne intérieure Bloc d’alimentation AMPLIFICATEUR DE SIGNAL DE VÉHICULE DRIVE REACH... -
Page 25: Étape 5 : Branchement De L'adaptateur Dans Le Bloc D'alimentation Du Véhicule
(plus d’une journée), nous vous recommandons d’éteindre l’amplificateur en appuyant sur le voyant à DEL, qui est également un bouton. Ainsi, le Drive Reach ne déchargera pas la batterie de votre véhicule. Adaptateur CA weboost.ca... -
Page 26: Modes Des Voyants De L'amplificateur
à proximité. Reportez-vous à la section Dépannage. Voyant éteint Si le voyant de l’amplificateur de signal Drive Reach est éteint, vérifiez si votre bloc d’alimentation est sous tension. REMARQUE : L’amplificateur de signal peut être réinitialisé en débranchant et en rebranchant le bloc d’alimentation. -
Page 27: Dépannage
Comment puis-je communiquer avec le service à la clientèle? Le service à la clientèle est disponible du lundi au vendredi en composant le 866-294-1660, ou en vous rendant à l’adresse support.weboost.ca. Pourquoi dois-je respecter une certaine distance entre l’amplificateur et l’antenne? Les antennes branchées à... -
Page 28: Conseils De Sécurité
AVERTISSEMENT : Il se peut que les informations relatives à la localisation E911 ne soient pas disponibles ou soient inexactes pour les appels qui utilisent cet appareil. POUR PLUS D’INFORMATIONS SUR LES CONDITIONS REQUISES PAR ISED CPC-2-1-05, REPORTEZ-VOUS AU SITE CI-DESSOUS: http://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08942.html AMPLIFICATEUR DE SIGNAL DE VÉHICULE DRIVE REACH... -
Page 29: Caractéristiques Techniques
5 dB nominal Facteur de bruit Isolation > 90 dB Alimentation requise 5 V 4,5 A Le terme «IC» placé avant le numéro de certification radio signifie uniquement que les spécifications techniques d’Industrie Canada ont été respectées. DRIVE REACH AMPLIFICATEUR DE SIGNAL DE VÉHICULE... -
Page 30: Garantie De Deux Ans
GARANTIE DE DEUX ANS Les amplificateurs de signal weBoost sont garantis deux (2) ans contre les défauts de fabrication ou de matériaux. Les cas de garantie peuvent être résolus en renvoyant le produit accompagné d’une preuve d'achat datée directement au revendeur. -
Page 31: Éléments Facultatifs De La Trousse D'antenne
Éléments facultatifs de la trousse d’an- tenne mobile extérieure tenne mobile intérieure Trousse 304415 Trousse 314419 Antenne de camion avec RG-58 de 38 cm Antenne compacte avec LMR-100 de 38 cm (15 pouces). (10 pouces). Trousse 314418 Montage sur mini-aimant avec LMR-100 de 25 cm (10 pouces). DRIVE REACH AMPLIFICATEUR DE SIGNAL DE VÉHICULE... - Page 32 866-294-1660 www.weboost.ca Copyright © 2019 weBoost. Tous droits réservés. La produits weBoost couverts par un ou plus d’un brevet américain/une ou plus d’une demande en instance. Pour consulter les brevets, rendez-vous à l'adresse : weboost.com/us/patents NON AFFILIÉ À WILSON ANTENNA GDE000171_Rev01_10.14.19...
