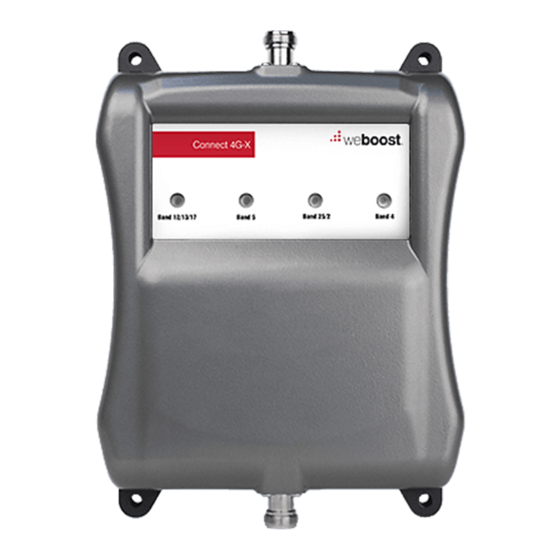

- Page 1 A WILSON ELECTRONICS BRAND Connect 4G-X Cellular Signal Booster User Manual support.weboost.com 866.294.1660 NEED HELP?
-
Page 2: Table Des Matières
______ Index Package Contents Preparation STEP 1: Find The dBm Reading On Your Phone STEP 2: Measure Signal Strength For Inside Antenna STEP 3: Measure Signal Strength For Outside Antenna STEP 4: Temporarily Mount The Outside Antenna STEP 5: Connect The System STEP 6: Compare Results STEP 7:... - Page 3 ________ Package Contents Connect 4G-X Inside Outside 60' & 75' Power Antenna Antenna Cables Supply 2x Pole Mount Wall Mount Bracket Bracket This device may be operated ONLY in a fi xed location for in-building use. The signal booster unit is designed for use in an indoor, temperature controlled environment (<...
-
Page 4: Step 1: Preparation
Recommended: Power Strip with surge protection NOTE: These instructions will walk you through a “soft” install process to fi nd the optimal locations for the Inside and Outside Antennas, then through the process of the permanent installation. CELL PHONE SIGNAL BOOSTER CONNECT 4G-X... -
Page 5: Step 2: Find The Dbm Reading On Your Phone
Test Mode’. Tip: Using the bar indicator on your cell phone can assist you in fi nding the strongest signal direction as well as placing calls in diff erent locations. For changes/updates on this issue, periodically go to weboost.com/signalstrength. Android™ Settings > About Phone > Status or Network > Signal Strength or Network Type and Strength (exact options/wording depends on phone model). -
Page 6: Step 3: Measure Signal Strength For Inside Antenna
EXCELLENT GOOD FAIR POOR DEAD ZONE 3G/1x -70dBm -71 to -85dBm -86 to -100dBm -101 to -109dBm -110dBm (typically voice) 4G/LTE -90dBm -91 to -105dBm -106 to -110dBm -111 to -119dBm -120dBm (typically data) CELL PHONE SIGNAL BOOSTER CONNECT 4G-X... -
Page 7: Step 4: Measure Signal Strength For Outside Antenna
Note: The Outside Antenna must be at least 20 feet vertical or 50 feet horizontal from the Inside Antenna for best performance. Make sure the Inside Antenna and Outside Antennas are facing away from each other. CELL PHONE SIGNAL BOOSTER CONNECT 4G-X... -
Page 8: Step 5: Temporarily Mount The Outside Antenna
Note: The Outside Antenna must be at least 20 feet vertical or 50 feet horizontal from the Inside Antenna for best performance. Make sure the Inside Antenna and Outside Antennas are facing away from each other. CELL PHONE SIGNAL BOOSTER CONNECT 4G-X... -
Page 9: Step 6: Connect The System
______ Step 6: Connect The System Outside Antenna Connect the supplied Coax Cable to end of booster labeled Outside Antenna. Connect 4G-X ® Band 2 Band 4 Band 12/13/17 Band 5 Connect the supplied Coax Cable to end of booster labeled Inside Antenna. -
Page 10: Step 7: Compare Results
4 times the power and signal amplifi cation 10dB 10 times the power and signal amplifi cation 12dB 16 times the power and signal amplifi cation 20dB 100 times the power and signal amplifi cation CELL PHONE SIGNAL BOOSTER CONNECT 4G-X... -
Page 11: Step 8: Permanently Mount The Outside Antenna
Mount, or use an existing pipe in an optimal signal location. Watch out for power lines. Outside Antenna (pole mount) Drip Holes need to face down Inside Antenna Connect 4G-X Mounting on existing roof exhaust pipe would be a good time-saver option. Drip Holes need to face down CELL PHONE SIGNAL BOOSTER... - Page 12 Option : Mounting on side of roof (Good Option) Outside Antenna (fl ush mount) Inside Antenna Connect 4G-X Drip Holes If needed, cable clips can be need to face down purchased at most hardware stores CELL PHONE SIGNAL BOOSTER CONNECT 4G-X...
-
Page 13: Step 9: Permanently Mount The Inside Antenna
Use anchors, washers and screws to attach Wall Bracket. Slip Inside Antenna onto the Wall Mount Bracket to secure. slide into mount anchor & screw anchor & screw Wall Mount & hardware drywall CELL PHONE SIGNAL BOOSTER CONNECT 4G-X... -
Page 14: Step 10: Route & Secure The Cable
Outside Antenna If needed, cable clips can be purchased at most hardware stores CELL PHONE SIGNAL BOOSTER CONNECT 4G-X... -
Page 15: Test System: Lights
______ Test System: Lights Connect 4G-X ® Band 2 Band 4 Band 12/13/17 Band 5 Each light corresponds to a frequency band. IMPORTANT: To get an accurate reading of the lights, unplug and re-plug the power supply from the Booster. -
Page 16: If You Have Green Lights, But Poor Coverage
Rotate the Outside Antenna in small increments (roof/pole mount only). Un-plug and re-plug power supply. • Move the Outside Antenna to a diff erent location. Un-plug and re-plug power supply. • Change the method of mounting the Outside Antenna. Un-plug and re-plug power supply. CELL PHONE SIGNAL BOOSTER CONNECT 4G-X... -
Page 17: Specifi Cations
______ Specifi cations Connect 4G-X Model Number 460004 Product Number U651004 PWO460004 4726A-460004 Connectors N-Female Antenna Impedance 50 Ohms Frequency 698-746 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz Band12/17 Band13 1700/2100 1900 Passband Gain (nominal) 59.1 56.2 59.2 64.8... -
Page 18: Safety Guidelines
(2) this device must accept any interference received, including interference that may cause undesired operation. Changes or modifications not expressly approved by weBoost could void the authority to operate this equipment. FOR MORE INFORMATION ON REGISTERING YOUR SIGNAL BOOSTER WITH YOUR WIRELESS PROVIDER, PLEASE SEE BELOW: Sprint: http://www.sprint.com/legal/fcc_boosters.html... - Page 19 ______ Antenna Kit Options The following accessories are certifi ed by the FCC to be used with the Connect 4G-X Booster. INSIDE ANTENNA EXPANSION KITS 50 OHM OUTSIDE ANTENNA KITS Kit 311129-0660 800 MHz Yagi Directional Kit 309900-50N Kit 314453-5825 60’...
-
Page 20: Year Warranty
______ Warranty 2 YEAR WARRANTY weBoost Signal Boosters are warranted for two (2) years against defects in workmanship and/or materials. Warranty cases may be resolved by returning the product directly to the reseller with a dated proof of purchase. Signal Boosters may also be returned directly to the manufacturer at the consumer’s expense, with a dated proof of purchase and a Returned Material... - Page 21 A WILSON ELECTRONICS BRAND Connect 4G-X Amplifi cateur de Signal Cellulaire Guide de l'Utilisateur Vous avez besoin d'aide? support.weboost.com 866.294.1660...
- Page 22 ______ Table des Matières Contenu de l'Emballage Préparation Étape 1: Détecter l'Indicateur dBm sur votre Téléphone Étape 2: Measure Signal Strength For Inside Antenna Étape 3: Mesurer la Force du Signal pour l'Antenne Extérieure Étape 4: Montage Temporaire de l'Antenne Extérieure Étape 5: Connecter le Système Étape 6:...
-
Page 23: Contenu De L'emballage
22,9 m (75 pi) Bloc 2 supports de Support de d'alimentation montage sur pôle montage mural Ce dispositif doit être utilisé UNIQUEMENT à l'intérieur dans un environnement où la température est contrôlée (< 100 degrés Fahrenheit) AMPLIFICATEUR DE SIGNAL CELLULAIRE CONNECT 4G-X... -
Page 24: Étape 1: Préparation
REMARQUE: Ces instructions vous permettent d'eff ectuer une installation temporaire afi n d'identifi er les meilleurs emplacements possibles pour les antennes intérieure et extérieure, avant de procéder à l'installation permanente. Vous avez besoin d'aide? support.weboost.com 866.294.1660 AMPLIFICATEUR DE SIGNAL CELLULAIRE CONNECT 4G-X... -
Page 25: Étape 2: Détecter L'indicateur Dbm Sur Votre Téléphone
à détecter la direction du signal le plus fort et à placer des appels à diff érents endroits. Pour obtenir les mises à jour sur ce point, re- portez-vous régulièrement sur le site weboost.com/signalstrength. Android™ Paramètres > À propos du téléphone > État ou Réseau > Force du signal ou Type de réseau ou Type de réseau et Force (Settings >... -
Page 26: Étape 3: Mesurer La Force Du Signal Pour Placer L' A Ntenne Intérieure
JUSTE FAIBLE ZONE MORTE 3G/1x -70dBm -71 à -85dBm -86 à -100dBm -101 à -109dBm -110dBm (en général voix) 4G/LTE -90dBm -91 à -105dBm -106 à -110dBm -111 à -119dBm -120dBm (en général données) AMPLIFICATEUR DE SIGNAL CELLULAIRE CONNECT 4G-X... -
Page 27: Étape 4: Mesurer La Force Du Signal Pour Placer L' A Ntenne Extérieure
à au moins 6 m (20 pi) verticalement ou 15 m (50 pi) horizontalement de l'antenne intérieure pour optimiser les performances. Assurez-vous que l'antenne intérieure et l'antenne extérieure ne sont pas placées face à face. AMPLIFICATEUR DE SIGNAL CELLULAIRE CONNECT 4G-X... -
Page 28: Étape 5: Montage Temporaire De L'antenne Extérieure
à au moins 6 m (20 pi) verticalement ou 15 m (50 pi) horizontalement de l'antenne intérieure pour optimiser les performances. Assurez-vous que l'antenne intérieure et l'antenne extérieure ne sont pas placées face à face. AMPLIFICATEUR DE SIGNAL CELLULAIRE CONNECT 4G-X... -
Page 29: Étape 6: Connecter Le Système
Étape 6: Connecter le Système Antenne extérieure Connectez le câble coaxial fourni à l'extrémité de l'amplifi cateur étiqueté Antenne extérieure (Outside Antenna). Connect 4G-X ® Band 2 Band 4 Band 12/13/17 Band 5 Connectez le câble coaxial fourni à l'extrémité... -
Page 30: Étape 7: Comparer Les Résultats
4 fois la puissance et l'amplifi cation du signal 10dB 10 t fois la puissance et l'amplifi cation du signal 12dB 16 fois la puissance et l'amplifi cation du signal 20dB 100 fois la puissance et l'amplifi cation du signal AMPLIFICATEUR DE SIGNAL CELLULAIRE CONNECT 4G-X... -
Page 31: Étape 8: Montage Permanent De L'antenne Extérieure
(montage encastré) Les trous d'égouttement doivent être orientés vers le bas Antenne intérieure Connect 4G-X Eff ectuez le montage sur un tuyau d'échappement existant sur le toit pour gagner du temps. Les trous d'égouttement doivent être orientés vers le bas... - Page 32 (ÉTAPE 8 suite) Option : Montage sur le Côté du Toit (Bonne Option) Antenne extérieure (montage encastré) Antenne intérieure Connect 4G-X Les trous d'égouttement Si nécessaire, vous pouvez doivent être orientés vers acheter des serre-câbles dans une le bas quincaillerie.
-
Page 33: Étape 9: Montage Permanent De L'antenne Intérieure
fi xer le support mural. Faites glisser l'antenne intérieure dans le support mural pour le fi xer. Faites glisser dans le support Boulons et vis Boulons et vis Support mural et matériel placoplâtre AMPLIFICATEUR DE SIGNAL CELLULAIRE CONNECT 4G-X... -
Page 34: Étape 10: Placer Et Fixer Le Câble
Avec la plupart des corniches, vous pouvez placer le câble entre le soffi te et le mur extérieur Câble acheminé vers l'antenne extérieure Si nécessaire, vous pouvez acheter des serre-câbles dans une quincaillerie AMPLIFICATEUR DE SIGNAL CELLULAIRE CONNECT 4G-X... -
Page 35: Tester Le Système: Voyants
______ Tester le Système: Voyants Connect 4G-X ® Band 2 Band 4 Band 12/13/17 Band 5 Chaque voyant correspond à une bande de fréquence. IMPORTANT: Pour obtenir une lecture précise des voyants, débranchez puis rebranchez le bloc d'alimentation de l'amplifi cateur. -
Page 36: Éliminer Les Voyants Oranges (Orange Indique Qu'une Base Cellulaire Est Proche)
Faites pivoter l'antenne extérieure en petit incrément (option sur toit/poteau uniquement). Débranchez et rebranchez le bloc d'alimentation. • Déplacez l'antenne extérieure. Débranchez et rebranchez le bloc d'alimentation. • Changez la méthode de montage de l'antenne extérieure. Débranchez et rebranchez le bloc d'alimentation.. AMPLIFICATEUR DE SIGNAL CELLULAIRE CONNECT 4G-X... -
Page 37: Caractéristiques
______ Caractéristiques Connect 4G-X Numéro de modèle 460004 Product Number U651004 PWO460004 4726A-460004 Connecteurs N-Femelle Impédence de l'antenne 50 Ohms Fréquence 698-746 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz Gain de la bande passsante Bande12/17 Bande13 1700/2100 1900 (nominal) 59.1... -
Page 38: Consignes De Sécurité
(2) ce dispositif doit accepter toute interférence reçue, y compris une interférence qui peut entraîner un fonctionnement indésirable. Les changements ou modifications non expressément approuvés par weBoost peuvent annuler le droit d’utiliser ce matériel. -
Page 39: Kits Optionnels Pour Antenne
______ Kits Optionnels pour Antenne Les accessoires suivants sont certifi és par la FCC pour être utilisés avec l' A mplifi cateur Connect 4G-X. KITS D'EXPANSION POUR ANTENNE KITS POUR ANTENNES EXTÉRIEURES 50 OHM Antenne Yagi directionnelle 800 MHz INTÉRIEURE Câble RG6 18,3 m (60 pi) -
Page 40: Garantie
| support.weboost.com Copyright © 2016 weBoost. Tous droits réservés. Les produits weBoost sont couverts par les brevets et demandes de brevet aux États-Unis Pour plus de détails sur les brevets, visitez le site: weboost.com/us/patents N'EST PAS AFFILIÉ À L'ANTENNE WILSON...
