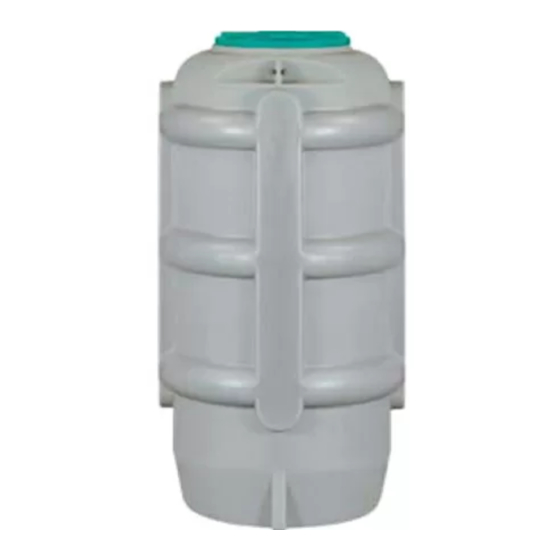

- Page 1 Installation et entretien Micro-stations de relevage MICRO 5/ 7/ RRSP TER 1500, à enterrer...
-
Page 2: Table Des Matières
AVANT-PROPOS Ce manuel doit être laissé à disposition à proximité de Dégagement de responsabilité la machine / de l’installation. Les interventions doivent être effectuées exclusivement par des professionnels. Des modifications de conception peuvent avoir été Les réglementations nationales en vigueur et les apportées aux caractéristiques techniques ;... -
Page 3: Sécurité
Pictogrammes de sécurité et d’avertissement utilisés dans ce manuel : Toute modification de l’équipement et de son installation ne pourra être réalisée qu’après avoir consulté la société Xylem. Danger de mort : Pour garantir la performance du matériel il est indispensable Ce pictogramme rappelle que le d’utiliser des pièces détachées d’origine ou des accessoires... - Page 4 SECURITE Consignes de sécurité a respecter DANGER (Gaz, poussière, émanations, fumée) Respecter scrupuleusement les règles ci-dessous afin Pour toute intervention, il est nécessaire d’obtenir de réduire les risques d’accident pendant l’entretien, une autorisation. l’installation ou la maintenance : Dans la station des gaz peuvent se former et il est indispensable de respecter les règles spécifiques - S’assurer que l’équipement électrique est hors tension pour les installations en environnement explosif.
-
Page 5: Garantie
Xylem décline par ailleurs toute responsabilité en cas de dommages corporels, matériels ou économiques si les -Qu’il soit signalé à Xylem ou à l’agence Xylem locale conditions précitées n’ont pas été respectées dans le délai de garantie -Que le produit ait été... -
Page 6: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES Applications Température du liquide pompé : max. 35°C livrée totalement assemblée et prête à être mise en service. - Micro 5 ter 1500 Contraintes externes - Micro 7 ter 1500 Cette station de pompage est conçue pour résister à la - Micro 7 ter 1500 RRSP présence d’une nappe phréatique pouvant atteindre le niveau du sol. - Page 7 CARACTERISTIQUES TECHNIQUES Micro 5&7 ter 1500 Micro 7 ter 1500 RRSP (Dédié aux Réseaux Ramifiés Sous Pression) La cuve RRSP est fabriquée sur la même base que la Micro7 ter 1500 classique. Pour les besoins de l’application RRSP cette cuve est dotée des accessoires supplémentaires suivant: Une tôle de renfort en inox monté...
-
Page 8: Preconisation Pour Instalation En Rrsp
- Le coffret FGC300 peut s’installer sur la voie public avec une armoire. Ce coffret est doté d’un système de communication pour transmettre les donnes du fonctionnement du poste. Remarque: vous retrouverez toutes ces informations dans le dossier d’étude du réseau Xylem. TRANSPORT, DECHARGEMENT ET STOCKAGE... - Page 9 INSTALLATION Remblayage : L’installation de la station de pompage est toujours Important : pendant le remblayage, s’assurer que la sous l’entière responsabilité de l’entreprise en charge cuve soit bien verticale de l’installation. Directives générales selon la norme EN 976-2:1997 Le matériau de remblai doit avoir une granulosité Attention: comprise entre 2 et 36 mm.
- Page 10 INSTALLATION (fig. 3). Joint Raccordement de la conduite d’arrivée (fig. 3). Cuve • Percer la cuve à l’aide d’une scie cloche ou d’une scie sauteuse. • Poser le joint Ø100 • Chanfreiner le tube Ø100 extérieur et mettre de la graisse •...
- Page 11 INSTALLATION (fig. 7) Ventilation Elle pourra être montée sur la partie haute de l’un des 3 méplats. Percer un trou de la dimension de votre tuyau de ventilation. Raccorder la conduite de ventilation à l aide d’un joint (fourniture non prévue) (fig. 7) Remarque: La conduite de ventilation et les branchements électriques doivent être installés dans des gaines séparées.
- Page 12 INSTALLATION Installation de la pompe. ATTENTION ! Se reporter aux instructions d’installation fournies avec la pompe. Avant d’installer la Vérifier le sens de rotation de la pompe avant que celle-ci soit pompe, enlever la terre ou les installée dans le poste. graviers tombés éventuellement dans la cuve.
-
Page 13: Installation
INSTALLATION Verrouillage du couvercle Pour verrouiller le couvercle. Il faut insérer et visser la visse inox dans l un des quatre trous du couvercle. (la visse se trouve dans le sachet d accessoires) Visse Inox Trous de verrouillage Montage de l’option batteuse •... -
Page 14: Branchements Electriques
Suspendre les régulateurs de niveau sur les crochets Utiliser les colliers Xylem appropriés pour maintenir les ou à un support facile à enlever lorsque l’on doit soulever la câbles à l’intérieur de la station de pompage. -
Page 15: Maintenance Et Entretien
Maintenance et Entretien du poste de relevage La Station de relevage Un entretien périodique des divers composants et accessoires de la station est impératif. Il conviendra pour cela d’appliquer les règles de l’art. Pour exemple un démontage des clapets et nettoyage de leurs divers constituants est à programmer suivant une périodicité... -
Page 16: Déclaration De Conformité
DECLARATION DE CONFORMITE Xylem Water Solutions France SAS , 92022, Nanterre Cedex Micro-stations de relevage MICRO 5/7/RRSP TER 1500à enterrer Installation et entretien... - Page 17 Pour découvrir Xylem et ses solutions, rendez-vous sur xyleminc.com Xylem Water Solutions France Consultez notre site web pour la version la plus SAS, récente de...
