AKO TIM-11 Mode D'emploi

1400H177 Ed.03
F
Contrôleurs électroniques AKOTIM
Encastrable Rail DIN
Contrôleurs électroniques pour l'affichage et régulation de la température de générateurs de froid avec
informations sur l'historique de fonctionnement, sur la période de réfrigération, de dégivrage et du cycle
complète. D'une grande utilité pour l'auto contrôle en Sécurité Alimentaire, point 7 sur la fonction AKOTIM.
Index
1- Versions et références 7 - Fonction AKOTIM
2- Indications techniques 8 - Transfert de paramètres
3- Installation 9 - Communication a PC
4- Maintenance 10 - Affichage
5- Avertissements 11 - Programmation
6- Fonctions du frontal 12 - Menus, Paramètres et Messages
1. VERSIONS ET REFERENCES
Selon versions et références incluent:
Relais 1 COOL pour le contrôle de compresseur ou solénoïde.
Ÿ
Ÿ Relais 2 R2 pour le dégivrage ou ventilateurs, en équipes de 2 relais.
Ÿ Relais 2 DEF pour le dégivrage en équipes de 3 relais ou plus.
Ÿ Relais 3 FAN pour les ventilateurs en équipes de 3 relais ou plus.
Relais 4 ALARM para les alarmes.
Ÿ
Les versions avec plus d'un relais ils à une seconde entrée de sonde pour la température finale de dégivrage.
_
Alimentation 50/60 Hz 230 V~ ±10% 12 V~ ±20%
Dégivrage par
Encastrable AKOTIM-11 AKOTIM-14
1 Relais
arrêt de
1
Rail DIN AKOTIM-21 AKOTIM-24
compresseur
Compresseur +
Encastrable AKOTIM-12 AKOTIM-15
2 Relais
dégivrage ou
1+2
Rail DIN AKOTIM-22 AKOTIM-25
ventilateurs
Compresseur +
Encastrable AKOTIM-13 AKOTIM-16
3 Relais
dégivrage +
1+2+3
Rail DIN AKOTIM-23 AKOTIM-26
ventilateurs
La référence + A signifie version plus relais 4 ALARM additionnel pour alarmes.
La référence + R signifie version plus horloge à temps réel.
La référence + T signifie version plus entrée pour une troisième sonde.
La référence + E signifie version plus entrée numérique.
La référence + B signifie version plus un buzzer d'alarme acoustique interne.
Exemples: AKOTIM-12RB signifie AKOTIM-12 plus horloge à temps réel et buzzer d'alarme acoustique.
AKOTIM-12ARTEB signifie AKOTIM-12 avec les 5 options incluses.
REMARQUE: Une référence suivie de /**, un ou deux caractères alphanumériques, indique «avec programme
spécial». Dans ce cas, en plus des instructions générales, il faudra respecter les instructions particulières qui sont
adjointes avec les variations pour chaque appareil.
2. INDICATIONS TECHNIQUES
Rang de température:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (-58ºF a 211ºF) -50ºC a 99ºC
Entrées pour sondes NTC: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AKO-149XX
Précision totale (Sonde +contrôleur): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±1ºC
Relais 1 COOL:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16(4)A*, 250V, cosj=1, SPST
Relais 2 DEF o R2: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8A*, 250V, cosj=1, SPDT
Relais 3 FAN: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5A*, 250V, cosj=1, SPST
Relais 4 ALARM: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5A*, 250V, cosj=1, SPST
Puissance max. absorbée versions 12V: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3VA
Puissance max. absorbée versions 230V y 120V:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5VA
Température ambiante de travail:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5ºC a 40ºC
Température ambiante de stockage: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -30ºC a 70ºC
Catégorie d'installation: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II selon norme CEI 664
3 chiffres et point décimal optionnel par programme.
Double isolement entre l'alimentation, le circuit secondaire et la sortie de relais.
* L'intensité indiquée pour chaque relais représente son maximum individuel. Si plus d'un relais est connecté,
l'intensité de la somme (COOL + DEF + FAN + ALARM) ne doit pas dépasser 17,5A (EN61010) ou 13A
(EN60730).
3. INSTALLATION
L'appareil doit être installé dans un lieu protégé des vibrations, de l'eau et des gaz corrosifs.
La température ambiante ne dois pas être supérieure aux valeurs indiquées dans les indications techniques.
Pour que l'appareil ait un degré de protection IP65, procédez avec soin lorsque vous appliquez le joint situé
entre l'appareil et le pourtour de l'orifice du panneau sur lequel il doit être monté.
Pour que la lecture soit correcte, la sonde doit être installée protégée d'influences thermiques parasites à la
température que l'on souhaite mesurer ou contrôler.
3.1 Montage d'appareils encastrables
Pour la fixation de l'appareil, situer
les ancrages 1 sur les rails 2 dans la
DECOUPE
position indiquée sur la figure.
DU PANNEAU
Déplacer l'ancrage dans le sens de la
flèche. En appuyant sur l'onglet 3,
vous pouvez déplacer l'ancrage
dans le sens contraire à la flèche.
3.2 Montage d'appareils sur rail DIN
3.3 Connexion
Voir schéma de l'étiquette signalétique des appareils.
La sonde et son câble ne doivent JAMAIS être installés dans une conduction avec les câbles de puissance, de
contrôle ou d'alimentation.
Prévoir un interrupteur dans le circuit d'alimentation, de minimum 2A, 230V, à proximité de l'appareil. Les
câbles d'alimentation doivent être du type H05VV-F 2x0,5mm ou H05V-K 1x0,5mm .
La section des câbles pour la connexion des contacts des relais doit mesurer entre 1mm et 2,5mm .
120 V~ +8% -12%
4. MAINTENANCE
AKOTIM-17
Nettoyer la surface de l'appareil avec un chiffon doux, de l'eau et du savon. N'utilisez pas de détergents
AKOTIM-27
abrasifs, d'essence, d'alcool ou de dissolvants.
AKOTIM-18
5. AVERTISSEMENTS
AKOTIM-28
L'utilisation de l'appareil sans respecter les instructions du fabricant, peut altérer les conditions requises de
sécurité de celui-ci.
AKOTIM-19
Pour un fonctionnement correct de l'appareil, seules des sondes type NTC fournies par AKO devront être utilisées.
AKOTIM-29
La sonde peut être prolongée jusqu'à 1.000m avec un câble de 0,5mm minimum, dans ce cas la dérive de la
température ne sera pas supérieur a 0,25ºC dans une plage de -40ºC y +20ºC (Câble ref. AKO-15586 pour
prolongation de sondes).
6. FONCTIONS DU FRONTAL

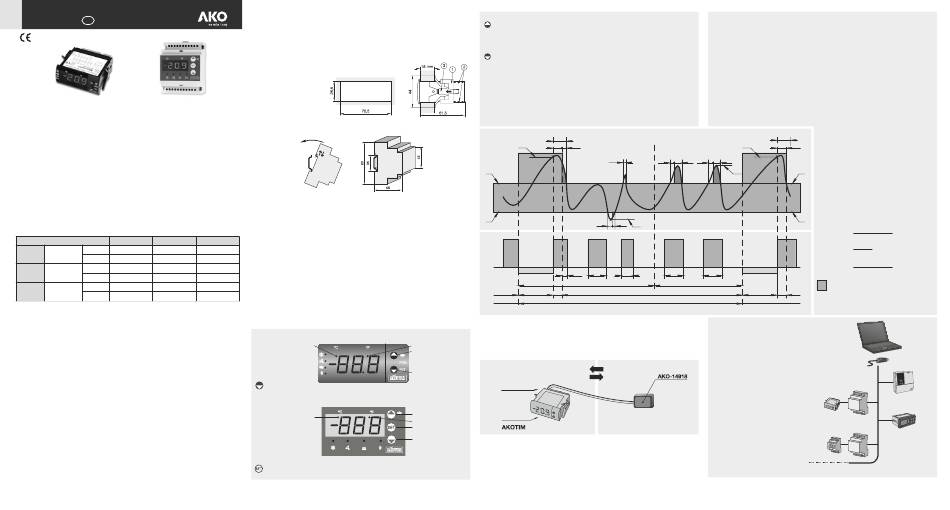

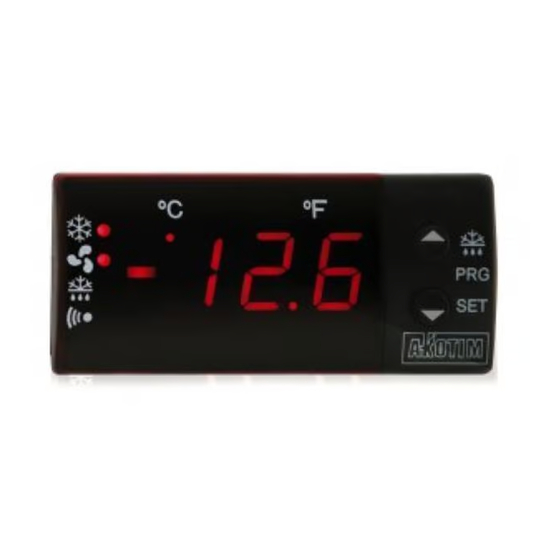

6.1 Modèles encastrables
LED ºC
LED COOL
LED FAN
LED DEF
LED ALARM
Touche DIMINUER
Doigter pendant 5 secondes, la température du POINT DE CONSIGNE (Set Point) s'affiche.
6.2 Modèles Rail DIN
LED ºC
LED LED LED
COOL FAN DEF ALARM
Touche SET
Doigter pendant 5 secondes, la température du POINT DE CONSIGNE (Set Point) s'affiche.
6.3 Fonctions communes:
Touche AUGMENTER
Doigter pendant 5 secondes un dégivrage manuel s'enclenche pour la durée programmée.
En programmation, augmente la valeur affichée.
Désactive les alarmes, mais celles-ci restent signalées.
Doigter un fois il entre à le menu d'affichage.
Touche DIMINUER
max.
En programmation, diminue la valeur affichée.
Désactive les alarmes, mais celles-ci restent signalées.
LED ºC fixe: Indicateur d'affichage de température ºC.
clignotant: Phase de programmation du point de consigne ou des paramètres.
LED ºF fixe: Indicateur d'affichage de température ºF.
LED COOL fixe: Relais COOL de réfrigération (compresseur) activé.
LED FAN fixe: Relais FAN des ventilateurs activé
LED DEF fixe: Indicateur de dégivrage activé.
LED ALARM fixe: Relais ALARM activé (ou alarme acoustique)
clignotant: Alarme détectée et relais désactivé, mais en maintenant la signalisation.
Représentation graphique des concepts AKOTIM dans un exemple de cycle complète:
tFd
L4
L1
L2
2 2
1
2 2
PR tod L4
2
Hd
8. TRANSFERT DE PARAMETRES
AKO-14918
Serveur portable sans alimentation auquel dans lequel peuvent être copiés par transfert les paramètres
programmés dans des contrôleurs AKOTIM et alimentés. Les paramètres peuvent être transférés à nouveau
LED ºF
du serveur vers d'autres contrôleurs identiques si ceux-ci sont alimentés.
Touche AUGMENTER
Touche DIMINUER
Alimentation
Touche AUGMENTER
Programmation
LED ºF
Touche SET
Touche DIMINUER
LED
7. FONCTION AKOTIM
On activant ce fonction en P2 des paramètres il peut l'affichage (limitable pour clé d'accès en L5) des concepts
de les derniers 4 cycles complètes Hd:
Informations instantanées et totales sur le cycle:
tot Temps écoulé depuis le dernier dégivrage (heures).
toP Temps restant avant le prochain dégivrage (heures).
PrE Pourcentage en temps dans les conditions de régime (%).
Informations sur la période de réfrigération du cycle:
tHP Température maximale atteinte (ºC/ºF).
tLP Température minimale atteinte (ºC/ºF).
PCo Pourcentage en temps du relais de contrôle (compresseur) activé (%).
nAC Nombre de connexions par heure du relais de contrôle (compresseur) (Num./heure).
Informations sur la période de dégivrage du cycle:
tod Durée du dégivrage (minutes).
tFd Température finale du dégivrage (ºC/ºF).
tor Temps pour récupérer la température après le dégivrage (minutes).
tor TEMPÉRATURES / TEMPS
FR
<L3 L3 FR L3 FR
tHP
L3 FR tLP
2 3 4 n
tc1 tc2 tc3 tc4 tcn
tot toP
PR
Hd Complète Cycle
TRAVAIL COMPRESSEUR + DÉGIVRAGE
9. COMMUNICATION a PC
Les contrôleurs AKOTIM sont munis d'un
connecteur pour communication permettent de
transférer et de recevoir des données au moyen
d'un protocole MODBUS standard et de
réaliser la gestion depuis un programme
informatique de PC. Cela permet de disposer
d'un système centralisé pour la visualisation,
l'enregistrement, les alarmes, la télégestion à
distance...
Transfert
AKO-5004
Logiciel pour la gestion des contrôleurs et
enregistreurs à l'aide d'un ordinateur de type
PC.
Jusqu'à 126 unités et 1200m de longueur.
Pour installer plus de 32 unités il faut
nécessaire les répétiteurs AKO-80024.
L1 Paramètre de température máx. admissible dans la
période de réfrigération
tor
L2 Paramètre de température mín. admissible dans la
tFd L4
période de réfrigération
L3 Paramètre de temps partiel máx. admissible hors de
régime
L4 Paramètre de temps máx. admissible pour récupérer
L1
la température après un dégivrage
tc Temps partiels du relais de contrôle (compresseur)
activé
n Nombre de connexions pour cycle complète
FR Temps partiels hors de régime
PR Temps du période de réfrigération
Pour les valeurs PrE, nAC et PCo le contrôleur calcula
L2 selon les formules:
PR-SFR (min)
PrE = x 100
1
PR (min)
n
nAC =
PR (h)
Stc (min)
PCo = x 100
PR (min)
Zone dans laquelle les conditions de travail sont
correctes d'accord a les préétablies. Hors de la zone
tod L4 PR
le contrôleur montre la température clignotant
Hd
avec le message UP si la tendance est d'augmenter
ou dn si la tendance est de diminuer.
PC
AKO-80039
Enregistreurs AKO
Contrôleurs
AKOTIM
Contrôleurs
Darwin
avec communication
