AKO 14545 Guide Rapide

1454H523 Ed.01
Guide rapide

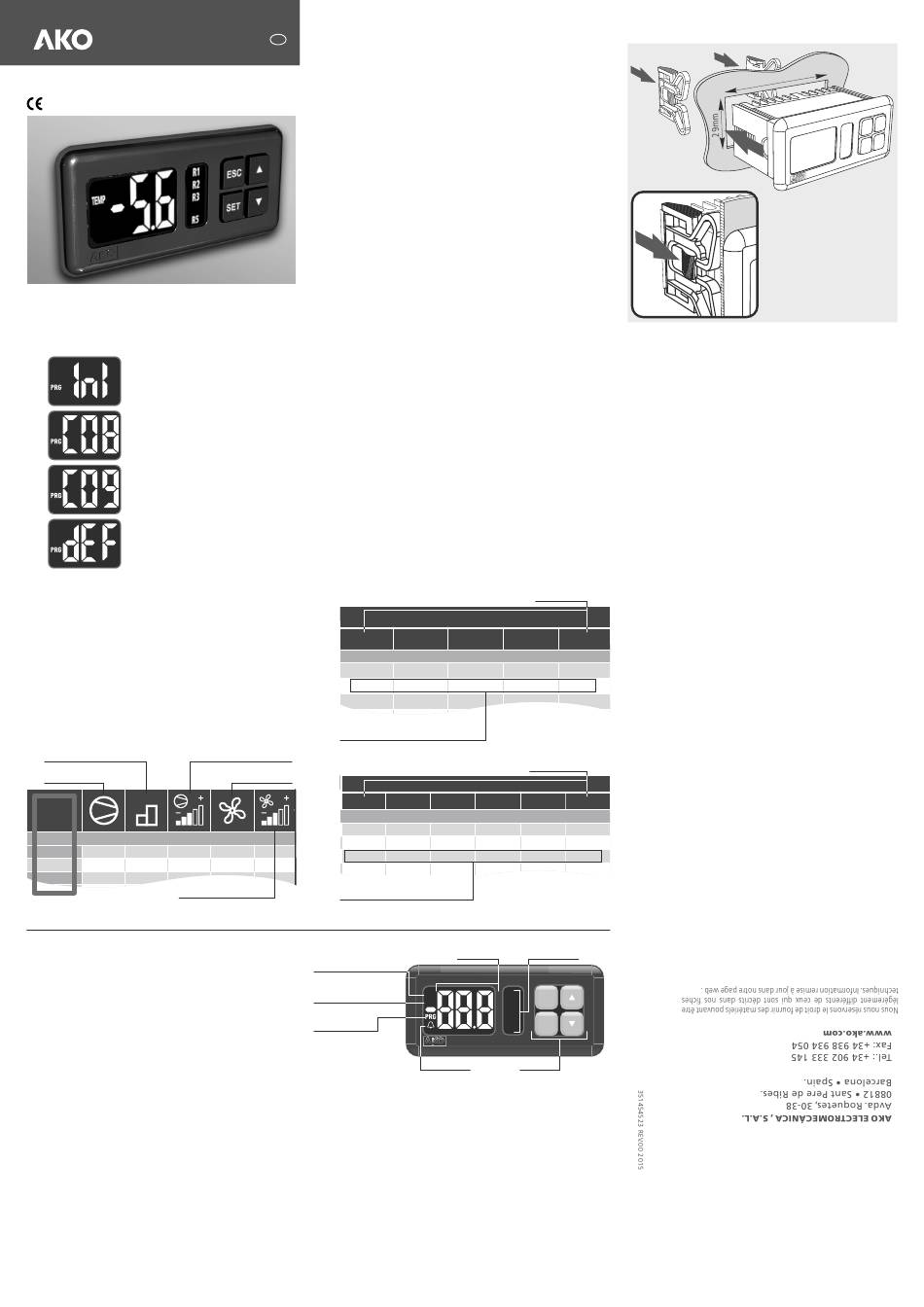

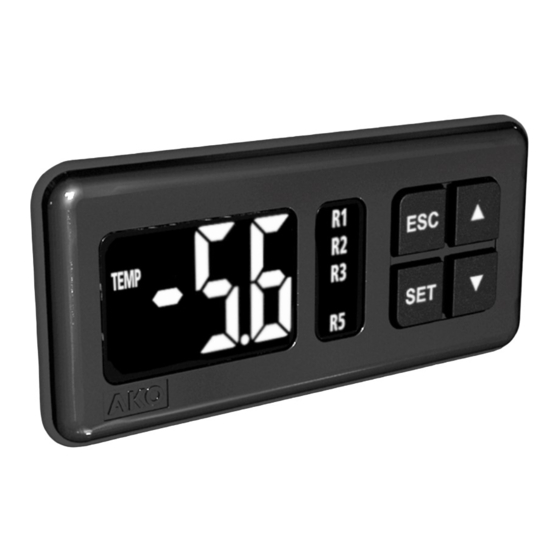

AKO-14545 AKO-14545-C
3- Démarrage rapide
À l'aide des touches N et Q, sélectionnez l'option la plus convenable selon le type d'installation et d'après le
PRES
1 TEMP
tableau de l'annexe « WIZARD » et appuyez sur SET. L'assistant configure les paramètres de l'appareil
et attribue les fonctions des entrées et des sorties selon le type d'installation choisie.
Sélectionnez le type de gaz frigorigène utilisé parmi les options suivantes :
PRES
2 TEMP
0=R134a 1=R404a
7=R407a 8=R407f
PRES
Sélectionnez les unités d'affichage primaire et secondaire parmi les options suivantes :
3 TEMP
0=bar-ºC; 1=psi-ºF;
Configurer les autres paramètres selon leur valeur définie par défaut ? :
PRES
0=Non, la configuration de tous les paramètres se maintient, sauf C01, C02, C04, C05 C06, C08 et C09.
4 TEMP
1=Oui, tous les paramètres sont configurés selon leur valeur définie par défaut (voir tableau des paramètres)
(Cette option n'affecte pas les paramètres C01, C02, C04, C05 C06, C08 et C09)
4- Tableau « WIZARD »
Le tableau de l'annexe « WIZARD » est divisé en 3 groupes de
colonnes. Le premier décrit les différents types d'installation
(nombre de compresseurs et de ventilateurs, si variateur
disponible, etc.) en association avec l'option INI.
Le deuxième groupe définit la fonction attribuée à chaque relais
selon l'option INI choisie.
Le troisième groupe définit la fonction attribuée à chaque entrée
numérique selon l'option INI choisie.
Type d'installation
Étapes par compresseur Compresseurs avec variateur
Compresseur sans
variateur
2
INI 1
1 1 1 -
2 1 2 -
3 1 3 -
4 1 4 -
Ventilateurs avec variateur
*La définition de chaque fonction est indiquée dans l'annexe « WIZARD »
5- Fonctionnement
Touche ESC
Dans le menu de programmation, pour sortir du paramètre
sans enregistrer les changements, revenez au niveau
précédent ou quittez la programmation.
Touche SET
En appuyant pendant 1 seconde, les unités d'affichage des
sondes changent (selon le paramètre C09).
Appuyez pendant 10 secondes pour accéder au menu de
programmation.
Dans le menu de programmation, pour accéder au niveau
affiché à l'écran ou, pendant le réglage d'un paramètre,
acceptez la nouvelle valeur.
N
Touche augmenter
En appuyant pendant 1 seconde, la sonde 2 s'affiche pendant
5 secondes (ou la sonde 1, selon le paramètre P02). En
appuyant une deuxième fois, la valeur de la sonde de
température ambiante s'affiche (seulement si I07 ou I08=3).
Dans le menu de programmation, permet de se déplacer dans
les différents niveaux ou, pendant le réglage d'un paramètre,
de modifier sa valeur.
1- Avertissements
F
-Le fait d'utiliser l'appareil sans respecter les instructions du
fabricant peut entraîner la modification des exigences de sécurité
de l'appareil.
-L'appareil doit être installé dans un lieu à l'abri des vibrations, de
l'humidité et des gaz corrosifs, où la température ambiante ne
dépasse pas la valeur indiquée dans les indications techniques.
-Pour effectuer une lecture correcte, la sonde doit être placée loin
d'éventuelles influences externes.
-Le circuit d'alimentation doit être muni d'un interrupteur pour
débranchement, de 2 A, 230 V minimum, situé près de l'appareil.
Les câbles sont branchés sur la partie arrière et sont du type
H05VV-F ou H05V-K.
-La section à utiliser dépend de la règlementation locale en vigueur,
mais ne doit jamais être inférieure à 1 mm .
-Les câbles de connexion des contacts des relais doivent posséder
une section de 2,5 mm .
ATTENTION : Appareil non compatible avec AKO-14917 (module
externe de communication) et AKO-14918 (clé de programmation)
2=R717a 3=R22 4=R410a
9=R1234y 10=R448a 11=R449a 12=R450a
2=psi-ºC; 3=bar-ºF; 4=ºC-bar; 5=ºF-psi;
Fonction relais
R1
CV
CV
CV
CV
Fonction attribuée à chaque relais
selon l'option INI choisie*
Fonction entrées
Ventilateurs
sans variateur
OUTPUTS
R5 I1
AL T-VAR-C1
FV T-VAR-C1
- -
AL T-VAR-C1
- -
FV T-VAR-C1
- -
Fonction attribuée à chaque entrée
- -
selon l'option INI choisie*
L'écran affiche la
valeur de la pression
L'écran affiche la
valeur de la température
Mode
programmation
Touche diminuer
En appuyant une fois, l'appareil reprend son fonctionnement
normal après une alarme demandant le redémarrage (le problème à
l'origine de l'alarme doit avoir été réglé).
Dans le menu de programmation, permet de se déplacer dans les
différents niveaux ou, pendant le réglage d'un paramètre, de
modifier sa valeur.
6- Mise en marche
Lorsqu'il est sous tension, l'appareil démarre en mode WIZARD
(Inl / 1 clignotant). Appuyez sur N ou Q pour sélectionner l'option
la plus adaptée selon le type d'installation. Vérifiez les options dans
l'annexe « WIZARD ».
2
2
5=R507a 6=R744
6=ºC-psi; 7=ºF-bar
Relais R1 à R5
OUTPUTS
R2 R3 R4
C2 C2a FV
C2 C2a C2b
C2 C3 FV
C2a C2b C2c
Entrées I1 à I6
INPUTS
I2 I3 I4 I5
T-C2 T-VAR-F - L.P.
T-C2 T-VAR-F - L.P.
T-C2 T-C3 T-VAR-F L.P.
T-C2 T-VAR-F - L.P.
Indicateurs de
Écran
relais actifs
R1
PRES
ESC
TEMP
R2
R3
R4
SET
R5
Alarme Clavier
Q
2- Installation
L'assistant configure les paramètres de l'appareil et
attribue les fonctions des entrées et des sorties selon
le type d'installation choisie.
7- Spécifications techniques
Alimentation . . . . . . . . . . . . . . . . . . . 90-240 V~ 50/60 Hz
Tension maximale dans les circuits MBTS . . . . . . . . . . . 20 V
Entrées . . . . . . 2 entrées analogiques + 6 entrées numériques
Relais R1 à R4 . . . . . . . . . (EN60730-1: 5(4) A 250 V~ SPST)
Relais R5 . . . . . . . . . . . . (EN60730-1: 5(4) A 250 V~ SPDT)
Nombre d'opérations des relais
. . . . . . . . . . . . . . . . . . . . EN60730-1: 100.000 opérations
Types de sondes. . . . . . . . . . . . . . . . . . . . NTC AKO-149xx
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20 mA
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0-5 V ratiométrique
Plage de mesure NTC-50,0 ºC à +99,9 ºC (-58,0 ºF à 211 ºF)
4-20 mA / 0-5 V. . . . . . . . . . . . -60 à 999
Résolution NTC . . . . . . . . . . . . . . . . . . . . . 0.1 ºC (0.1 ºF)
4-20 mA / 0-5 V -99.9 à 99.9 . . . . . . . . . 0.1
Environnement de travail . . . . . -10 à 50 ºC, humidité <90 %
Ambiance de stockage . . . . . . . -30 à 70 ºC, humidité <90 %
R5
Degré de protection du frontal . . . . . . . . . . . . . . . . . . . IP65
Fixation. . . . . . . . . . . . . . . . . . . . . Encastrable par ancrages
AL
Dimensions découpe panneau . . . . . . . . . . . . . . 71 x 29 mm
FV
Dimensions du frontal . . . . . . . . . . . . . . . . . . . . 79 x 38 mm
AL
Profondeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61 mm
FV
Branchements :
Bornes à vis pour câble ayant une section de jusqu'à 2,5 mm
Classement du dispositif de contrôle : À montage incorporé,
type de fonctionnement automatique action Type 1 B, à
utiliser dans un environnement propre, support logique
(logiciel), classe A et fonctionnement en continu. Degré de
I6
contamination 2 s/ UNE-EN 60730-1.
Isolation double entrée alimentation, circuit secondaire et
sortie relais.
H.P.
Tension d'impulsion affectée . . . . . . . . . . . . . . . . . . 2500 V
H.P.
H.P. Température de l'essai de la bille de pression:
H.P. Parties accessibles . . . . . . . . . . . . . . . . . . . . . . . . 75 ºC
Parties qui positionnent les éléments actifs . . . . . . 125 ºC
Tension et courant déclarés par les essais d'EMC:
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207 V, 17 mA
Courant d'essai de suppression d'interférences radio. . . 270 mA
7 1 m m
£ -100 / ³ 100 . . . . . . . . 1
2
