MONTAGE

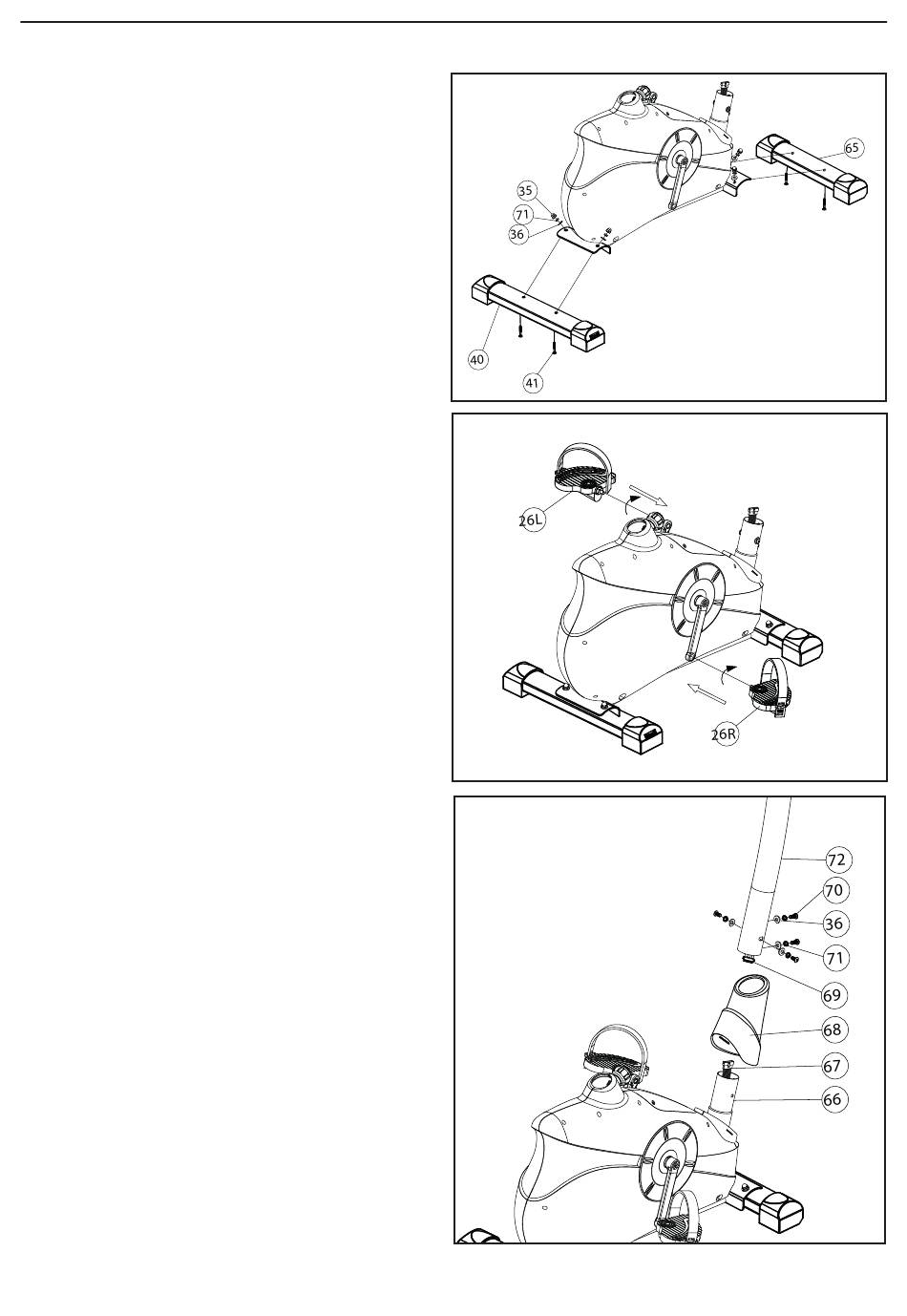

ÉTAPE 1
Soulevez l'avant du cadre principal et fixez le
stabilisateur avant (65) à l'aide des 2 boulons de
carrosserie (41), des 2 rondelles courbées (36),
des 2 rondelles ressort (71) et des 2 écrous
borgnes (35). Répétez ensuite l'opération pour le
stabilisateur arrière (40).
ÉTAPE 2
Fixez la pédale droite (26R) sur la manivelle de
pédalier droite.
REMARQUE : le vissage se fait dans le sens des
aiguilles d'une montre.
Répétez ensuite l'opération pour la pédale
gauche (26L). REMARQUE : le vissage se fait
dans le sens inverse des aiguilles d'une montre.
Montez ensuite les sangles de pédale à gauche et
à droite sur les pédales correspondantes.
Remarque : les pédales portent la marque
« L » (gauche) et « R » (droite).
ÉTAPE 3
Soulevez soigneusement la potence du guidon
(72) jusqu'à ce qu'elle soit en position verticale.
Faites glisser le cache avant en plastique (68)
sur la potence du guidon (72). Branchez le câble
supérieur de l'ordinateur (69) sur le câble inférieur
de l'ordinateur (67). Placez ensuite la potence du
guidon à l'intérieur du cadre principal et fixez les
ensemble à l'aide de 4 rondelles courbées (36),
4 rondelles ressort (71) et 4 boulons Allen (70).
4
