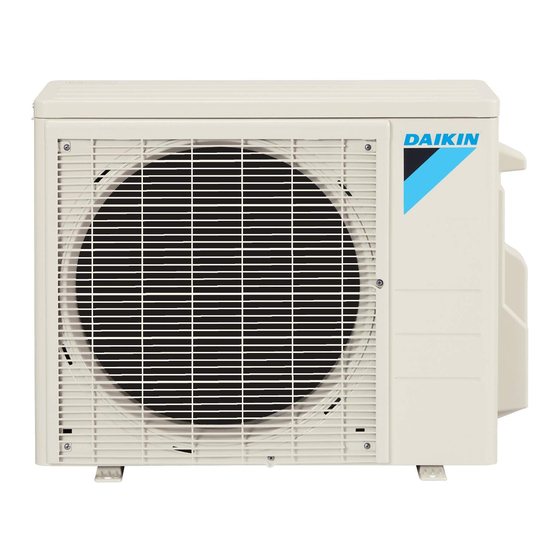

DAIKIN ROOM AIR CONDITIONER
INSTALLATION MANUAL
R410A Split Series
Installation manual
Manuel dinstallation
Manuel dinstallation
Manual de instalación
Publicité
Chapitres
Table des Matières
Manuels Connexes pour Daikin RX09NMVJU
Sommaire des Matières pour Daikin RX09NMVJU
-
Page 14: Considérations Sur La Sécurité
Sommaire Considérations sur la sécurité ...... 1 3. Évasement de l'extrémité du tuyau ......6 4. Tuyauterie de réfrigérant..........6 Accessoires ............. 3 5. Test de pression et système d'évacuation ....7 6. Remplissage du réfrigérant ......... 8 Précautions pour la sélection de l'emplacement ... 3 7. - Page 15 (R410A), tel que l'air. AVERTISSEMENT (Toute présence d'air ou d'autre substance étrangère • L'installation doit être réalisée par le revendeur autorisé dans le circuit de réfrigérant provoque une augmentation ou par un autre professionnel qualifié. anormale de la pression qui peut entraîner une rupture et Une mauvaise installation peut provoquer une fuite d'eau, donc des blessures.) une électrocution, un incendie ou un endommagement de...
-
Page 16: Accessoires
Accessoires Accessoires fournis avec l'unité extérieure: Prise d’évacuation* Manuel d’installation Elle se trouve au bas de l'emballage. Embout d’évacuation Embout d’évacuation Classe 09/12 Classe 09/12 (1)* (2)* Classe 18/24 Classe 18/24 *Uniquement pour les modèles de pompe à chaleur. Précautions pour la sélection de l'emplacement 1) Choisissez un endroit suffi samment solide pour supporter le poids et les vibrations de l'unité et où le bruit de fonctionnement ne sera pas amplifi é. -
Page 17: Précautions Pour L'installation
Précautions pour l’installation • Vérifiez la puissance et le niveau de la surface d'installation de manière à ce que l'unité ne provoque pas de vibration ni de bruit de fonctionnement après l'installation. • Conformément au schéma de fondation, fixez l'unité en toute sécurité à l'aide des boulons d’assise. (Préparez 4 séries de boulons d’assise M8 ou M10, des écrous et des rondelles; tous disponibles séparément.) • Il est préférable de visser les boulons d’assise jusqu'à... -
Page 18: Directives D'installation
Directives d’installation • Aux endroits ou un mur ou un tout autre obstacle se trouve sur le parcours de l'admission ou de l'échappement du flux d'air de l'unité extérieure, suivez les directives d’installation ci-dessous. • Pour n'importe lequel des modèles d'installation ci-dessous, la hauteur du mur sur le côté de sortie doit être de 47-1/4 inch (1200mm) ou moins. Classe 09/12 Mur faisant face d'un côté Murs faisant face de deux côtés Plus de Plus de... -
Page 19: Travaux D'évacuation (Uniquement Pour Les Modèles De Pompe À Chaleur)
Travaux d’évacuation (uniquement pour Classe 09/12 Classe 18/24 Embout d’évacuation (1) Embout d’évacuation (1) les modèles de pompe à chaleur) Embout Embout d’évacuation (2) d’évacuation (2) • Si l'orifice d’évacuation est recouvert par une base de montage ou une surface de plancher, placez une base Embout de pied supplémentaire d'au moins 1-1/4 inch (30mm) d’évacuation Prise Prise... -
Page 20: Installation De L'unité Extérieure
Installation de l’unité extérieure Test de pression et système d'évacuation AVERTISSEMENT • Ne mélangez aucune substance autre que le réfrigérant spécifié (R410A) dans le cycle de réfrigération. • En cas de fuite de gaz réfrigérant, aérez la pièce aussi vite et aussi longtemps que possible. • Le R410A, de même que d'autres réfrigérants, doit toujours être récupéré et ne jamais être rejeté directement dans l'environnement. -
Page 21: Remplissage Du Réfrigérant
Remplissage du réfrigérant Vérifiez le type de réfrigérant à utiliser sur la plaque signalétique de la machine. Précautions lors de l'ajout de R410A Remplissez à partir du tuyau de liquide sous forme liquide. Il s'agit d'un mélange de réfrigérant, aussi, l'ajouter à l'état gazeux peut provoquer la modification de la composition du réfrigérant, ce qui empêche un fonctionnement normal. 1) Avant le remplissage, vérifiez si un siphon est fixé au cylindre ou non. (Il devrait y avoir quelque chose comme “siphon de remplissage de liquide fixé” affiché sur le cylindre.) Remplissage d'un cylindre avec un siphon joint Remplissage d'autres cylindres Placez le cylindre bien droit lors du remplissage. -
Page 22: Câblage
Câblage AVERTISSEMENT • N'utilisez pas de câbles taraudés, de câble de rallonge ni de connexions en étoile, car ils peuvent provoquer une surchauffe, une électrocution ou un incendie. • N'utilisez pas de pièces électriques achetées localement dans le produit. (Ne branchez pas l'alimentation de la pompe d’évacuation, etc., à... - Page 23 Classe 18/24 <Méthode de montage de la conduite> 1) Démontez le couvercle d’entretien en retirant les 2 vis. 2) Passez les fils à travers la conduite et sécurisez-les avec un écrou de blocage. 3) Une fois le travail terminé, remettez en place le couvercle d’entretien à sa position d'origine. Bornier d'alimentation Couvercle d’entretien Façonnez les câbles de manière à...
-
Page 24: Cadre D'installation (Refroidissement À Basse Température Extérieure)
Cadre d'installation* (refroidissement à basse température extérieure) Cette fonction est seulement limitée aux installations (la cible de la climatisation est un équipement (tel qu'un ordinateur)). Ne l'utilisez jamais dans une maison ou un bureau (l'espace où se trouve des personnes). *Uniquement pour les modèles RX et RK. -
Page 25: Fonctionnement D'essai Et Test
Fonctionnement d’essai et test Fonctionnement d’essai et test • Le fonctionnement d'essai doit être effectué pour les deux fonctionnements REFROIDISSEMENT ou CHAUFFAGE. 1-1. Mesurez la tension d'alimentation et assurez-vous qu'elle se trouve dans la plage spécifi ée. 1-2. En fonctionnement REFROIDISSEMENT, sélectionnez la température programmable la plus basse;... - Page 38 MEMO ■ Español...
