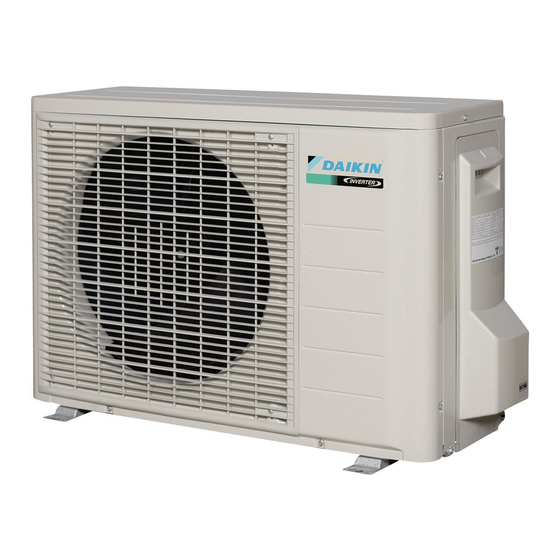

- Page 1 R410A Split Series MANUEL D’INSTALLATION MODÈLE RXLG50L2V1B RXL50K2V1B RXL50J3V1B RXLG50K3V1B...
- Page 2 3P327445-18M...
- Page 3 3P327445-10E...
- Page 4 3P327445-6D...
-
Page 5: Précautions De Sécurité
Précautions de Sécurité • Les précautions décrites ci-après sont classées sous AVERTISSEMENT et ATTENTION. Elles contiennent toutes deux des renseignements importants concernant la sécurité. Veillez à bien observer toutes les précautions. • Signification des avis AVERTISSEMENT et ATTENTION AVERTISSEMENT ... Ne pas suivre un AVERTISSEMENT peut avoir de très graves conséquences pouvant entraîner la mort ou des blessures sérieuses. -
Page 6: Accessoires
• Veillez à prendre les mesures nécessaires pour empêcher les petits animaux de se réfugier dans l’unité extérieure. Les petits animaux entrant en contact avec des pièces électriques peuvent provoquer des mauvais fonctionnements, de la fumée ou un incendie. Veuillez dire au client de garder la zone autour de l’unité propre. •... -
Page 7: Schémas D'installation Des Unités Extérieures
Schémas d’installation des unités extérieures Longueur maximale autorisée Longueur minimum admissible 1,5m Hauteur maximale autorisée Enroulez le tuyau d’isolation Supplément de réfrigérant avec la bande de finition du nécessaire pour une 20g/m bas jusqu’en haut. longueur de tuyau dépassant 10m. Tuyau de gaz Dia. -
Page 8: Conseils D'installation
Conseils d’installation • Quand un mur ou un autre obstacle est sur le chemin du flux d’air de la bouche d’entrée ou de sortie de l’appareil extérieur, suivez les instructions d’installation suivantes. • Pour tous les exemples d'installation ci-dessous, la hauteur du mur du côté de l'évacuation est de 1200 mm maximum. Mur faisant face à... - Page 9 Installation des unités extérieures Évasement de l’extrémité du (Coupez tube. exactement Retirez les à angle droit.) ébarbures. 1) Coupez l’extrémité du tube avec un coupe-tube. Évasement 2) Retirez les ébarbures en dirigeant la surface Placez exactement à la position montrée ci-dessous. coupée vers le bas de façon que les ébarbures ne Outil d’évasement pour le R410A Outil d’évasement traditionnel...
- Page 10 Installation des unités extérieures Évacuation de l'air avec une pompe à vide et vérification de l'absence de fuite de gaz. • Une fois les travaux sur la tuyauterie terminés, vous devez évacuer l'air à l'aide d'une pompe à vide et vérifier qu'il n'y a pas de fuite de gaz.
-
Page 11: Information Importante Relative Au Réfrigérant Utilisé
Installation des unités extérieures Remise a niveau du refrigerant. Vérifiez le type de réfrigérant à utiliser sur la plaque du constructeur de la machine. Précautions lors de l’ajout du R410A Effectuez le remplissage sous forme liquide par le tuyau de liquide. Le réfrigérant étant un mélange, l’ajouter sous forme gazeuse peut modifier sa composition et nuire au fonctionnement normal. -
Page 12: Vidage Par Pompage
Vidage par pompage Afin de protéger l’environnement, veillez à vider l’unité par pompage si vous la déplacez ou la jetez. 1) Retirez le capuchon du clapet d’arrêt de liquide et du clapet d’arrêt de gaz. Clé hexagonale 2) Effectuez l’opération de refroidissement forcé. 3) Après 5 à... - Page 13 Câblage REMARQUE Norme technique européenne/internationale fixant les limites des courants harmoniques produits par l’équipement raccordé aux systèmes basse tension publiques avec une entrée de courant de >16 A et ≤75 A par phase. Plaque de protection Bornier d'alimentation Acheminer les fils de sorte que la plaque de protection et la plaque de fixation...
-
Page 14: Schéma De Câblage
Câblage Schéma de câblage barrette borne câblage du site connecteur connecteur de relais raccordement borne noir orange bleu rouge marron blanc vert jaune Remarques se reporter à la plaquette signalétique pour les spécifications électriques. TO INDOOR UNIT Vers l'unité intérieure POWER SUPPLY Alimentation IN CASE OF COOLING ONLY TYPE... -
Page 15: Fonctionnement D'essai Et Test
Fonctionnement d’essai et test Fonctionnement d’essai et test 1-1 Mesurez la tension de l’alimentation et assurez-vous qu’elle est comprise dans la plage spécifiée. 1-2 Le fonctionnement d’essai doit être réalisé en mode de refroidissement ou de chauffage. n Pour la thermopompe •... - Page 16 3P327449-5H 2013.12...
