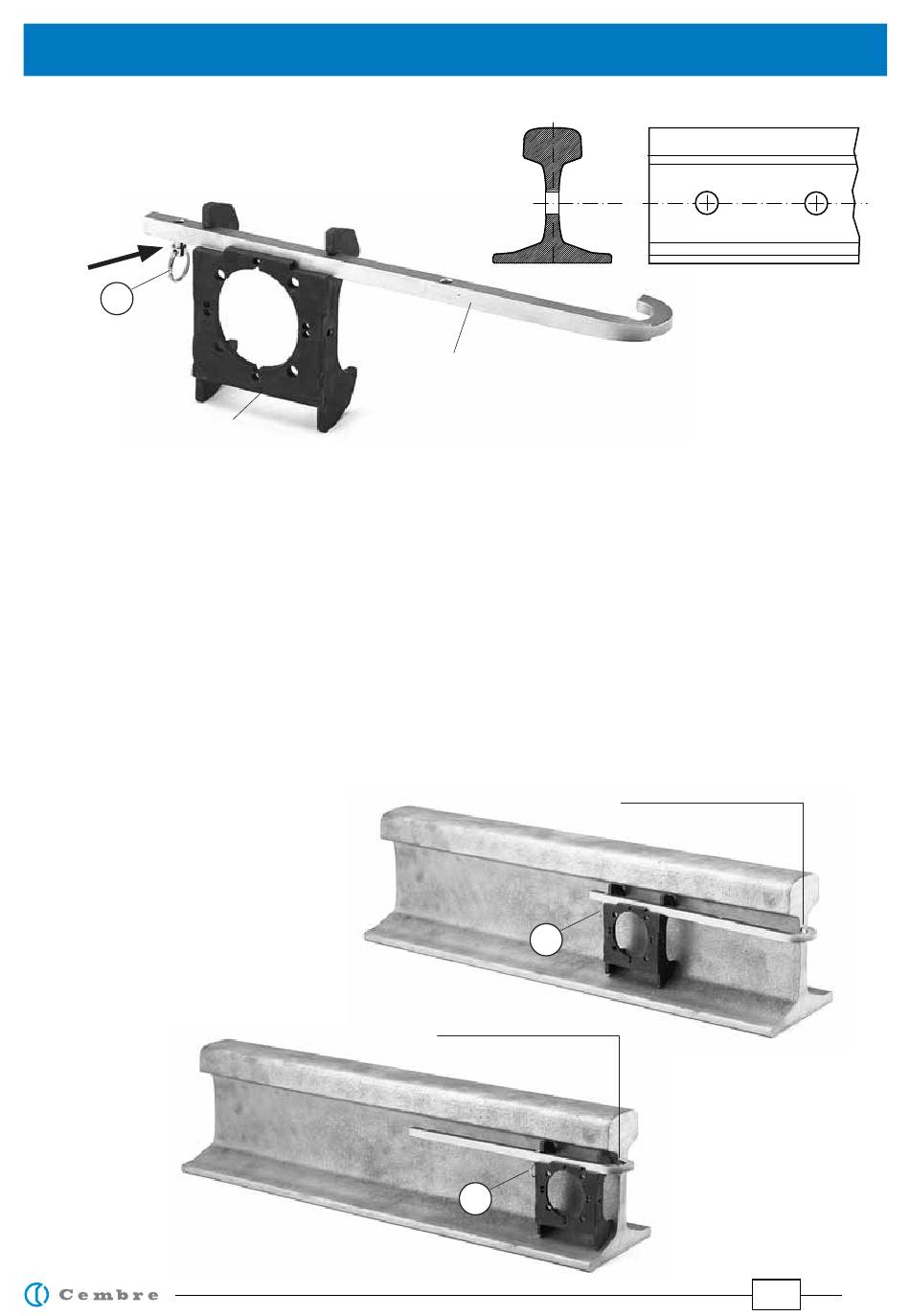

14. RÉGLETTE DE POSITIONNEMENT SPA
14.1) About libre
02
FIG. a
1) Placer le calibre de positionnement MPAF... correspondant au type de rail à perforer.
2) Insérer la réglette de positionnement SPA... (03) correspondant au type de rail, dans les encoches du calibre (Voir
Fig. a).
3) Introduire la goupille de repérage (02) dans l'un des deux ou trois trous de la réglette.
4) Le mandrin en position reculée, amener la perforatrice à proximité de l'about du rail sans la fi xer.
5) Glisser la perforatrice (Voir Fig. b) :
– Caler l'extrémite coudée de la réglette SPA... contre l'about du rail.
– Amener le calibre de positionnement MPAF... contre la goupille de repérage (02).
6) Bloquer la perforatrice à ces positions et eff ectuer le perçage (Voir § 12).
7) Pour exécuter le second perçage, répéter les opérations 5 et 6, avec la goupille (02) placée au second trou de la
réglette SPA... (Voir Fig. c).
Pour la bonnecompréhension la
perforatricen'est pas représentée
surces images.
FIG. c
MPAF
FIG. b
SPA
02
Origine de mesure
02
Origine de mesure
30
