Sommaire des Matières pour Cembre LD-16B-RP

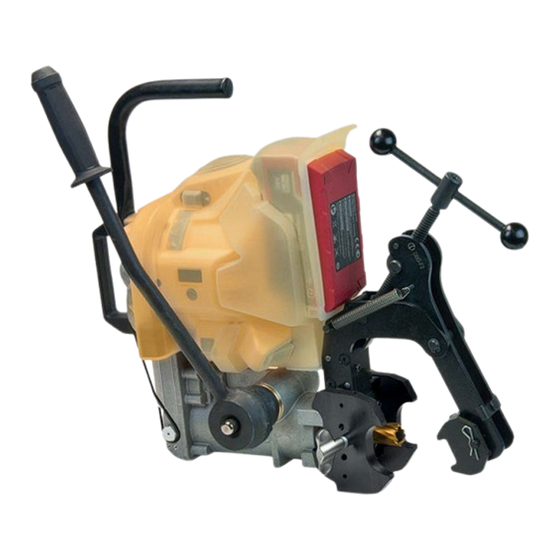

- Page 1 PERFORATRICE DE RAIL PERFORATRICE DE RAIL LD-16B-RP LD-16B-RP LD-16B-RP-HC LD-16B-RP-HC LD-16B-RPA LD-16B-RPA LD-16B-RPE LD-16B-RPE LD-16B-RPT LD-16B-RPT FRANÇAIS FRANÇAIS NOTICE D’UTILISATION ET D’ENTRETIEN...
-
Page 2: Table Des Matières
Réglette de positionnement spa ..........................30 Rangement de la perforatrice ..........................32 Entretien ..................................33 Menu de navigation (seulement pour les versions LD-16B-RP-HC et LD-16B-RPE) ......36 Écran d’alarmes (seulement pour les versions LD-16B-RP-HC et LD-16B-RPE) ........37 Cembre Envoi en revision a ............................. -
Page 3: Avertissements
AVERTISSEMENTS – Avant d’utiliser la perforatrice, lire attentivement les instructions de cette notice. CONSERVEZ CES INSTRUCTIONS: cette notice contient d'importantes instructions relatives à la sécurité et au bon fonctionnement de la perforatrice. – Ne pas utiliser l’appareil à des fi ns autres que celles prévues par le fabricant. Ne jamais utiliser un appareil non conforme à... -
Page 4: Définitions
– Pour une utilisation adéquate, le suivi du manuel d'utilisation ainsi que les conseils d'entretien et de révision du fabricant sont primordiaux. Défi nitions: LD-16BN-RP..(Perforatrices de base) LD-16B-RP... (Perforatrices équipée du support de blocage type DBG-F2) - Page 5 Poignée 19 * Indicateur à LED Interrupteur de commande ON/OFF (URGENCE) Protection imperméable en silicone Interrupteur ON/OFF pour éclairage Ecran OLED Bouton tactile pour la sélection du menu * disponible uniquement sur les variantes LD-16B-RP-HC et LD-16B-RPE. Soupape à air...
-
Page 6: Caractéristiques Générales
(9/32) (1 5/16) Capacité de perçage Ø mm (inch) 7 13 (9/32) (1/2) avec forets Cembre type PE... 13 33 (1/2) (1 5/16) avec fraises Cembre type CY... Epaisseur maximum mm (inch) 50 (2) Vitesse à vide n sur le mandrin Moteur électrique "Brushless"... -
Page 7: Accessoires Fournis Avec La Perforatrice
2. ACCESSOIRES FOURNIS AVEC LA PERFORATRICE 2.1) Pointe pilote commandant le système de refroidissement: pour fraises courtes devant perforer une épaisseur maximum de 25 mm: PP 1 (1 pc) diamètre 7 mm PP 2 (1 pc) diamètre 8 mm pour fraises longues devant perforer une épaisseur maximum de 50 mm: PPL 1 (1 pc) diamètre 7 mm PPL 2 (1 pc) diamètre 8 mm 2.2) Entretoise, type DPE... -
Page 8: Chargeur De Batterie Rapide Asc Ultra (1 Pc)
2.11) Groupe de lubrorefroidissement (1 pc) Cet ensemble se compose d’un réservoir équipé d’une valve de surpression et d’un système à pompe de mise en pression. Il fournit le fl uide lubroréfrigérant a la perforatrice pendant l'opération de perçage. 2.12) Batterie rechargeable type CB3662L (2 pcs) 36 V 6,2 Ah (LiHD Technology) Li-Ion, est équipée d’indicateurs à... -
Page 9: Accessoires Disponibles À La Demande
TDB 6: – pour rails vignoles. (*) Toujours fourni avec les perforatrices type LD-16B-RP LD-16B-RP-HC LD-16B-RPA LD-16B-RPE LD-16B-RPT. 3.1.1) Support de blocage DBG-LF2 à bras mobile pour fi xation de la perforatrice à l'âme des rails a gorge (ex. 35G; 41GP;70G; Ri60; Np4) et pour applications particulières, complété... -
Page 10: Calibres De Positionnement
3.4) Calibres de positionnement Ils permettent le positionnement automatique de la perforatrice dans l'axe de perçage normalisé: – MPAF-U33 pour rail vignole 46E2 (U33) – MPAF-48LP pour rail vignole 48LP et EST46 – MPAF-U50 pour rail vignole 50E4 (U50 ou U36) –... - Page 11 Toutes les fraises reçoivent automatiquement le lubrorefroidissement fourni par le groupe de lubrorefroidissement, couplé à la perforatrice. Le réaff ûtage des fraises doit être eff ectué selon modalités appropriées, pour obtenir le meilleur résultat. Cembre est à votre disposition pour toute assistance à ce sujet.
-
Page 12: Forets Hélicoïdaux Spéciaux Et Adaptateurs
3.11) Forets hélicoïdaux spéciaux et adaptateurs APED... APE... L max FORETS SPECIAUX POUR RAILS ACIER DE NUANCE 700 900 1100 UIC 860.0 Spiral Required Ø adapter PE70 APED70 7,1 PE71 PE80 APED80 8,5 PE85 PE90 APE 90 9,5 PE95 APE 95 10 PE100 APE100... -
Page 13: Levier D'avance Du Mandrin
4. LEVIER D'AVANCE DU MANDRIN L'avance du mandrin est obtenue par le déplacement du levier (36) (voir Fig. a). Celui-ci est muni à sa base d’un loquet (39) (voir Fig. b) qui, pressé, désolidarise levier et mandrin. L’opérateur pourra ainsi: Modifi... -
Page 14: Interrupteuron/Off Pour Les Lampes
5. INTERRUPTEUR DE COMMANDE ON/OFF (URGENCE) L'interrupteur de commande (15) est situé sur le moteur, de manière bien visible, et peut être rapidement actionné en cas d’urgence. Il s’agit d’un interrupteur à bascule doté d’un dispositif d’interverrouillage empêchant tout démarrage accidentel. L’interrupteur possède une double fonction: Démarrage/arrêt de la perforatrice: Fonction “indexage”:... -
Page 15: Indicateur À Leds
La fonction "d’assistance pour le perçage" a été conçue et optimisée pour l’utilisation de la perforatrice équi- pée de fraises avant de la série CY (diamètre de 19 à 32 mm, § 3.10) produite par Cembre, sur des rails en acier de qualité... -
Page 16: Insertion De La Batterie
9. BATTERIE RECHARGEABLE Les batteries sont fournies avec une charge inférieure ou égale à 30%; pour utiliser au maximum l’énergie disponible, il est nécessaire de les recharger complètement avant de l'utilisation. Avant toute utilisation, charger la batterie en suivant les instructions reportées au manuel du chargeur de batterie. -
Page 17: Utilisation Du Chargeur De Batterie
À l’aide du raccord rapide (03), raccorder le groupe de lubrorefroidissement au raccord (35) de la perforatrice en passant avec le tuyau à l’intérieur du joint torique (36) de manière à soutenir le robinet (02). L’utilisation du liquide lubroréfrigérant fourni par Cembre dans le mélange prescrit, garanti un emploi optimal des outils de perçage. - Page 18 La perforatrice est équipée d'un raccord rapide d'arrivée du liquide lubroréfrigérant (35) et d'une soupape à air (17). Pour des facilités d'utilisation, il est possible d'inverser raccord rapide et soupape, en procédant comme suit: A l'aide d'une clé plate de 17 mm, dévisser la soupape à air de son logement. Retirer la plaquette de protection et a l'aide de la clé...
-
Page 19: Préparation De La Perforatrice
Attention aux arêtes de coupe des fraises, toujours porter des gants de travail afi n d’éviter toute blessure. Le mandrin de la perforatrice est prédisposé pour accueillir les fraises Cembre de la série CY, dotées d’un raccord rapide "Quick" ; l’utilisation de fraises ou de forets dotées du seul raccord Weldon "traditionnel"... -
Page 20: Montage De La Fraise Avec Raccord Weldon
11.2) Montage de la fraise avec raccord Weldon À l’aide du levier, faire avancer le mandrin de ma- nière à rendre la cheville traversante accessible; si celle-ci ne se trouve pas dans une position facile d’accès, insérer la batterie puis pousser l’interrupteur de commande vers l’avant (fonc- tion "indexage"... -
Page 21: Montage Du Foret Hélicoïdal Spécial
11.3) Montage du foret hélicoïdal spécial A l’aide du levier d’avance, faire avancer le mandrin pour rendre accessibles les vis sans tête (10). Si nécessaire, introduire la batterie, pousser l’interrupteur de commande vers l’avant afi n de faire tourner le man- drin (fonction "indexage", voir §... -
Page 22: Montage Des Terminaisons Du Support De Blocage Dbg-F2
11.4) Montage des terminaisons du support de blocage DBG-F2 Les terminaisons TDB1, TDB3 et TDB6 permettent de répondre aux diff érents types d’applications rencontrées, leur montage / démontage est représenté sur les fi gures. Elles sont généralement montées dans les trous centraux du bras du support de blocage, les deux trous adjacents permettent de les adapter aux diff... -
Page 23: Montage Du Support De Blocage Dbg-F2
11.5) Montage du support de blocage DBG-F2 Le support de blocage DBG-F2 est monté sur le plastron de la perforatrice et fi xé par 2 vis M8x25 (30), voir fi gure pour le détail du montage. Pour le démonter, en utilisant la clé Allen de 6 mm fournie dans le KIT ACCESSOIRES de la perforatrice. -
Page 24: Montage Du Kit D'inserts De Positionnement Kpaf "Double Profi L
11.7) Montage du kit d’inserts de positionnement KPAF "double profi l" Contrairement aux calibres de positionnement, les kits d’inserts KPAF sont dotés d’un double profi l qui permet de positionner la perforatrice sur deux types de rail diff érents, par un simple mouvement de renversement. Ils sont fi... -
Page 25: Positionnement De La Perforatrice Sur L'âme Du Rail
11.8) Positionnement de la perforatrice sur l'âme du rail La perforatrice est équipée d'un dispositif pour le blocage et déblocage rapide sur le rail; de plus, la forme spéciale des calibres de positionnement, correspondant chacun à un type de rail, assure un positionnement précis et sûr de l'élément à... -
Page 26: Perçage
12. PERÇAGE Pour optimiser la charge de la batterie et pour des raisons de sécurité, la perforatrice est équipée d’un minuteur. Si l’opération du perçage dure plus de 120 secondes, le moteur s’arrête automatiquement. Pour redémarrer, il suffi t d’appuyer à nouveau sur l’interrup- teur de commande. - Page 27 ; ce n’est qu’à la sortie que vous pourrez diminuer la pression sur le levier. Soulement pour les versions LD-16B-RP-HC et LD-16B-RPE : pendant le cycle de fonctionne- ment, il est possible de vérifi er les révolutions actuelles de la broche via l'écran OLED.
-
Page 28: Perforatrice Équipée D'un Foret Hélicoïdal
Approche Attaque perçage avec déclenchement du refroidissement Perçage Carotte Fin du perçage avec expulsion de la carotte et arrêt du liquide de refroidissement Nettoyer le mandrin et la fraise afi n d’éliminer d’éventuels copeaux métalliques, en utilisant le pinceau ourni. S’assurer que les copeaux du perçage (carotte) soient expulsés, avant d’eff... -
Page 29: Alarmes
Veuillez également vous référer aux sections 17 et 18 qui ne sont applicables qu'aux versions LD-16B-RP-HC et LD-16B-RPE. -
Page 30: Réglette De Positionnement Spa
14. RÉGLETTE DE POSITIONNEMENT SPA 14.1) About libre FIG. a MPAF 1) Placer le calibre de positionnement MPAF... correspondant au type de rail à perforer. 2) Insérer la réglette de positionnement SPA... (03) correspondant au type de rail, dans les encoches du calibre (Voir Fig. - Page 31 14.2) About non libre 1) Placer l’étau MRF sur le champignon de rail (Voir Fig. d), en le pressant sur la table de roulement, et en serrant sa poignée de blocage une fois positionné à l'about du rail. 2) Placer le calibre de positionnement MPAF... correspondant au type de rail à...
-
Page 32: Rangement De La Perforatrice
La température idéale pour le stockage des batteries est comprise entre 10°C et 30°C. Pour une meilleure protection, Cembre conseille l’utilisation du coff ret VAL-P24 ou VAL-P24-CS avec roues, qui permet de ranger la perforatrice équipée du support DBG-F2 et les sacoches des batteries et chargeur. -
Page 33: Entretien
Nous suggérons le contrôle fonctionnel au moins une fois par an, quelle que soit la fréquence d'utilisation. Les opérations d’entretien décrites ci-après peuvent être eff ectuées par l’utilisateur de manière autonome ; en revanche, contacter Cembre pour toute mise au point ou réparation (voir § 17). Après les 10 premières heures de fonctionne- ment, remplacer l'huile du réducteur engra-... -
Page 34: Complément D'huile
Toutes les 20 heures 16.1.1) Vérifi cation de la visserie Contrôler et resserrer si besoin toutes les vis. 16.1.2) Complément d’huile Perforatrice à l’arrêt et à plat, contrôler le niveau d’huile du carter au travers du capuchon transparent (13). Le niveau doit être situé à... -
Page 35: Nettoyage Du Fi Ltre De Réfrigération
Re-introduire le fi ltre dans le raccord (02) comme montré sur la fi gure. Visser à fond le raccord (02). fi ltre anti-impureté 16.2) ENTRETIEN SPECIAL DE LA PERFORATRICE Les opérations d’entretien spécial nécessitent l’intervention uniquement de personnel qualifi é, veuillez s’il vous plaît contacter Cembre (Voir §... -
Page 36: Menu De Navigation (Seulement Pour Les Versions Ld-16B-Rp-Hc Et Ld-16B-Rpe)
17. MENU DE NAVIGATION (seulement pour les versions LD-16B-RP-HC et LD-16B-RPE) Le menu de navigation est affi ché sur l'écran OLED (18) sur le côté de la perforatrice. Le bouton tactile capacitatif (19) pour la sélection du menu est placé sous l'écran et ne permet la sélection des diff... -
Page 37: Écran D'alarmes (Seulement Pour Les Versions Ld-16B-Rp-Hc Et Ld-16B-Rpe)
18. ÉCRAN D’ALARMES (seulement pour les versions LD-16B-RP-HC et LD-16B-RPE) En plus des alarmes d'avertissement affi chées sur l'indicateur LED (14), certaines alarmes sont également affi chées sur l'écran OLED (18). Ces alarmes associées à une indication visuelle sur l'écran OLED peuvent se produire au démarrage ou pendant le fonctionnement... -
Page 38: Envoi En Revision A Cembre
échéant vous donnera les instructions nécessaires pour envoyer l’appareil à notre Centre de Service le plus proche. Dans ce cas, joindre une copie du Certifi cat d’Essai livré par Cembre avec l’appareil ou remplir et joindre le formulaire disponible dans la section “ASSISTANCE” du site web Cembre. - Page 39 NOTE __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ Les informations suivantes sont destinées aux pays membres de l’Union Européenne: INFORMATION POUR LES UTILISATEURS Aux termes des “Directives 2011/65/EU e 2012/19/EU relatives à la réduction de l’utilisation de substances dangereuses dans les appareils électriques et électroniques ainsi qu’à...
