11.6) Montage des calibres de positionnement

Choisir le calibre de positionnement adapté au profi l du rail à perforer.
Poser le calibre de positionnement sur le plastron de la perforatrice en faisant coïncider les trous du calibre avec
les deux goujons de référence.
Les calibres de positionnement de type MPAF... MPSR ..et MPAU sont fi xés à l'aide de deux vis M6x16 en utilisant
la clé Allen de 5 mm incluse dans le KIT ACCESSOIRES de la perforatrice ; pour des calibres de positionnement
spéciaux (ex. MPD... et MPR...), utiliser les deux vis plus longues M6x25.
goujons de référence
23

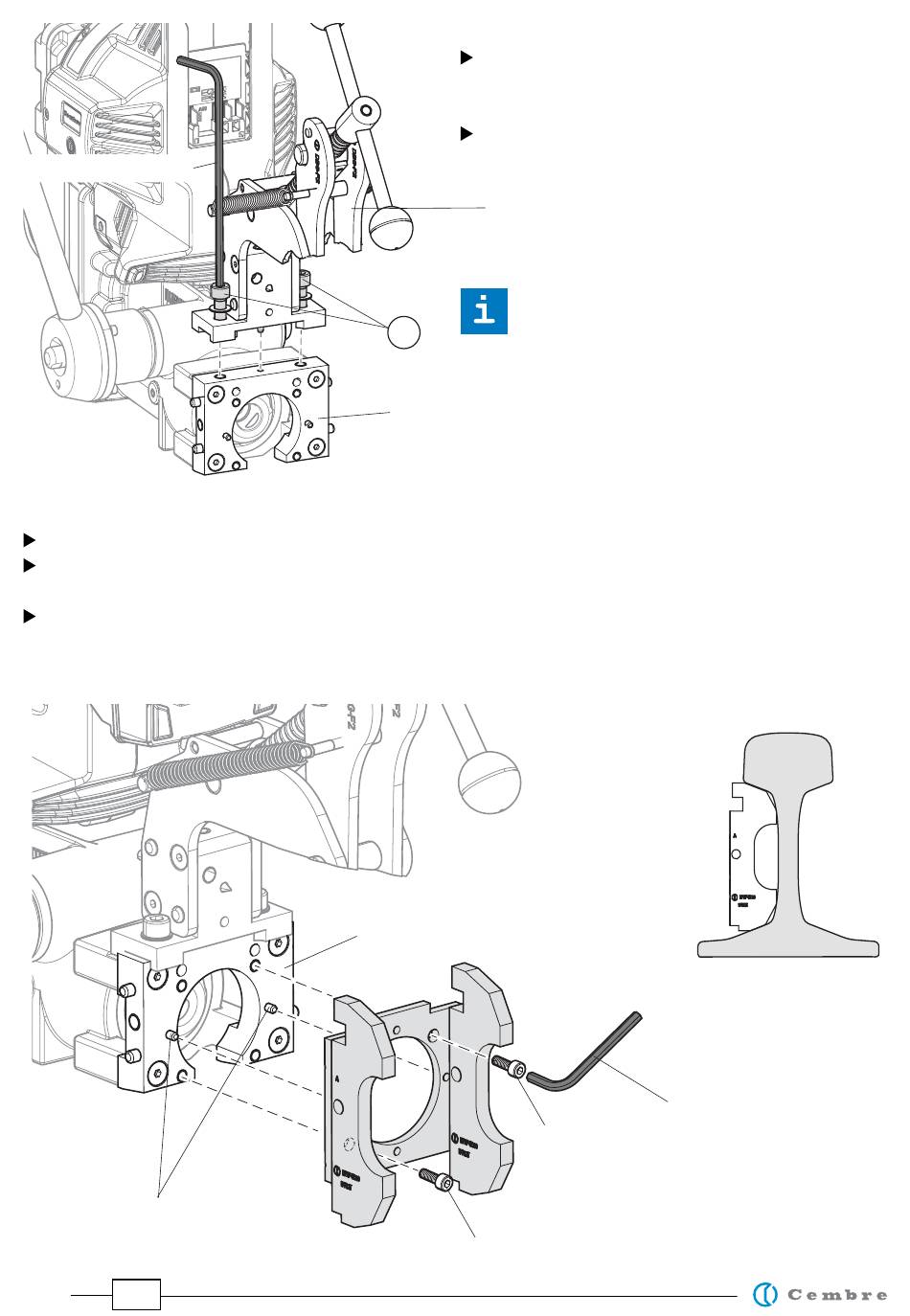

11.5) Montage du support de blocage DBG-F2

Le support de blocage DBG-F2 est monté sur le plastron
de la perforatrice et fi xé par 2 vis M8x25 (30), voir fi gure
pour le détail du montage.
Pour le démonter, en utilisant la clé Allen de 6 mm
fournie dans le KIT ACCESSOIRES de la perforatrice.
support de blocage
Dans le cas où le dispositif DBG-F2 a été ôté de
la perforatrice, s'assurer que les deux vis de fi xation
30
et les rondelles soient bien serrées, au remontage.
plastron
plastron
vis M6x16
clé Allen de 5 mm
vis M6x16
