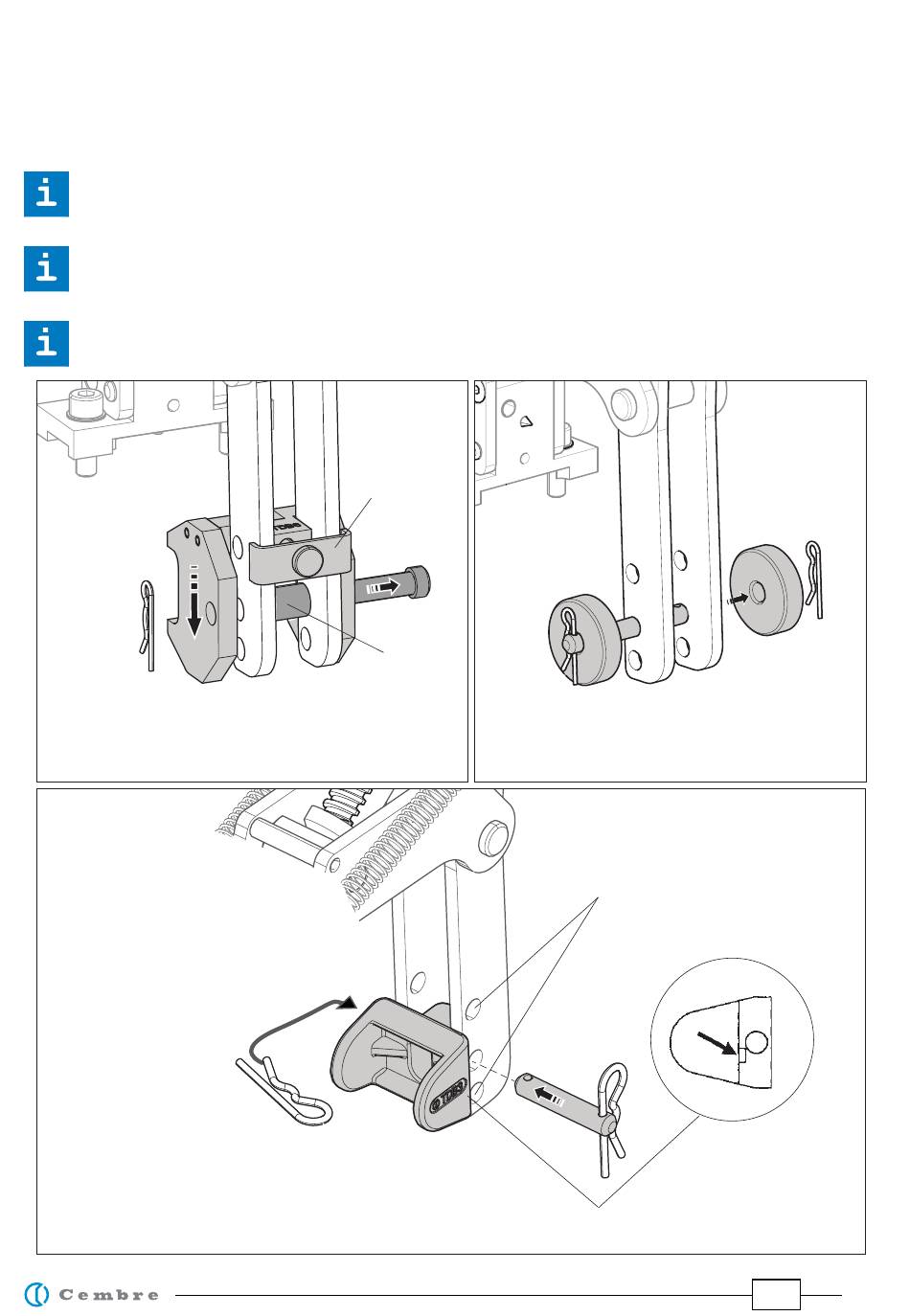

11.4) Montage des terminaisons du support de blocage DBG-F2

Les terminaisons TDB1, TDB3 et TDB6 permettent de répondre aux diff érents types d'applications rencontrées, leur
montage / démontage est représenté sur les fi gures.
Elles sont généralement montées dans les trous centraux du bras du support de blocage, les deux trous adjacents
permettent de les adapter aux diff érentes conditions de blocage.
Au démontage de la terminaison TDB6, considérer qu'après avoir ôté le pivot, il faut récupérer la douille et
qu'il faudra enlever le tout vers le bas, ne pas intervenir sur la plaquette.
En utilisant les terminaisons TDB1 et TDB3, il faudra éviter de trop avancer le mandrin en fi n de perçage, au
risque de casser le foret ou la fraise.
Au montage de la terminaison TDB3, vérifi er que son loqueteau de positionnement soit placé vers le bas,
vis à vis de l'axe de fi xation.
Terminaison TDB6
pour rails vignoles
Terminaison TDB3
pour les applications particulières
et pour la reprise de perçages
existantes
plaquette
bush
Terminaison TDB1
pour lamesd'aiguilles
Sièges à utiliser pour
applications spéciales
Loqueteau de position-
nement orienté vers
le bas
