Conexión para antena
Con el ReelBox podrá, según los
módulos de sintonizador que
incorpore, reproducir las siguientes
señales de DVB (Digital Video
Broadcasting):
DVB-S (TV por satélite digital)
DVB-C (TV por cable digital)
DVB-T (TV terrestre digital)
Conecte su cable de antena al
correspondiente módulo sintonizador.
Conexión de TV posible sólo mediante conector SCART, YUV o HDMI!
ANTENA
Conexión SCART
Conecte aquí su TV analógica
mediante un cable SCART (video/
audio).
Conexión HDMI
Con la conexión HDMI obtendrá la
mejor calidad de video. Conecte aquí
su TV digital con reproducción de
imagen de alta resolución mediante un
cable HDMI (video/audio).
AUDIO SCART
(YUV)
TV
480i/576i
FBAS (RGB)
Stereo Digital
Conexión YUV
Conecte aquí su TV analógica
mediante un cable YUV (3 x Cinch
para video / 1 x audio) (el cable YUV
lo podrá adquirir en la tienda virtual
Reel Multimedia Online Shop). Esta
conexión ofrece también una señal YC
(video S).
Entradas en el televisor:
Y IN
U/Pb IN
V/Pr IN
Audio IN
YUV HDMI
TV HD-TV
480i/576i/ 480i/576i/
720p/1080i 720p/1080i

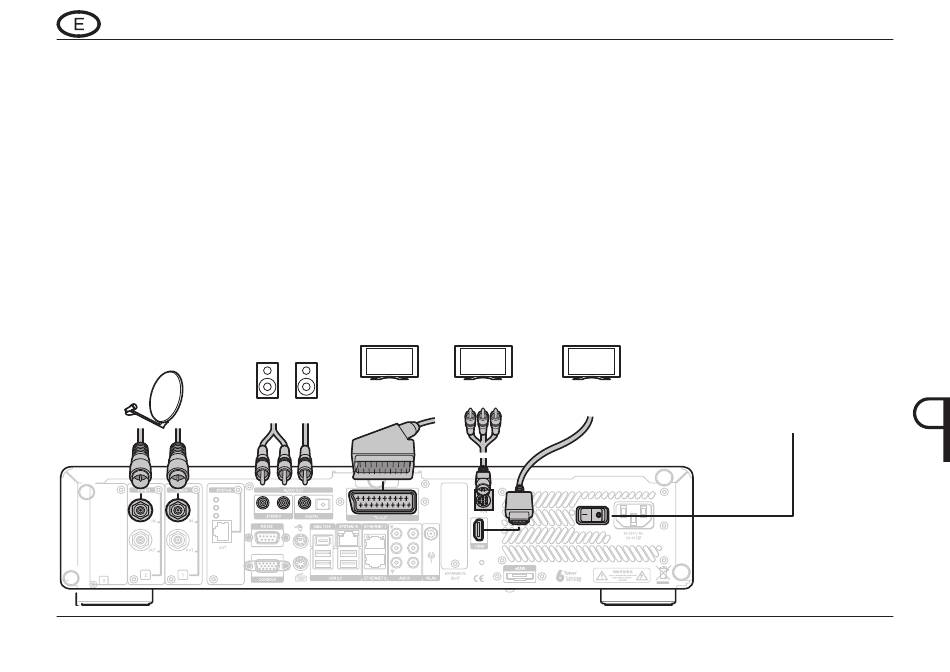

Conexión para TV
= Cinch verde
= Cinch azul
= Cinch rojo
= conexiones Cinch
Encendido del
aparato: Interruptor de
encendido en 1.
