Manuels Connexes pour Shure Beta 98H/C
Sommaire des Matières pour Shure Beta 98H/C

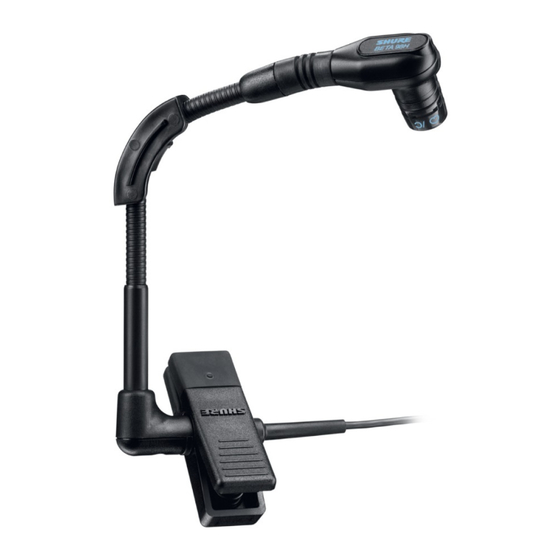

- Page 1 Models Beta 98H/C and WB98H/C User Guide Condenser Instrument Microphone 2005, Shure Incorporated Printed in U.S.A. 27E3102 (Rev. 5)
-
Page 2: Généralités
Le BETA 98H/C est fourni avec un bonnette anti-vent emboîtable, un fourre-tout de rangement et un dispositif de contrôle de câble. Le préamplificateur peut être alimenté par un quelconque bloc d’alimentation fantôme de 11 à 52 V c.c. - Page 3 Qualité, robustesse et fiabilité légendaires de Shure VARIANTES Le BETA 98H/C comprend un microphone, un câble hautement flexible de 3 m (10 pi) connecté au préamplificateur, deux bonnettes anti–vent emboîtables et un dispositif de contrôle de câble. Le WB98H/C comprend un microphone, un câble hautement flexible de 1,6 m (5,3 pi) à miniature connecteur (TA4F)
-
Page 4: Applications Et Placement
APPLICATIONS ET PLACEMENT Les applications et techniques de placement les plus courantes du modèle BETA 98H/C sont décrites ci–dessous. Ne pas oublier que la façon d’utiliser un microphone est souvent une question de goût personnel ; il n’existe aucune position de microphone «correcte»... - Page 5 FRANÇAIS TROMBONE (voir Figure 6) : Fixer le microphone au pavillon du trombone et ajuster le col de cygne de façon à ce que le microphone se trouve directement en face du pavillon, à quelques centimètres. Ceci produit une tonalité vive tout en offrant une isolation maximale.
-
Page 6: Caractéristiques
FRANÇAIS CARACTÉRISTIQUES Microphone WB98H/C (avec circuit d’essai Microphone BETA 98H/C standard représenté à la Figure 1) Type Électrostatique (polarisation d’électret) Courbe de directivité Unidirectionnelle (configuration cardioïde). Voir Figure 2. Réponse en fréquence 20 à 20 000 Hz. Voir Figure 3. - Page 7 FRANÇAIS CARACTÉRISTIQUES Microphone WB98H/C (avec circuit d’essai Microphone BETA 98H/C standard représenté à la Figure 1) Gamme dynamique (NPA maximum 112,5 dB 132 dB (2,5 kW de charge) au niveau de bruit pondéré en A) Bruit en sortie (NPA équivalent) 31 dB typique, pondéré...
- Page 8 FRANÇAIS 1,0 mF V sortie 100 K 20 K – CIRCUIT D’ESSAI STANDARD COURBE DE DIRECTIVITÉ TYPIQUE FIGURE 2 FIGURE 1...
- Page 9 FRANÇAIS 61 cm (2 pi) 1 cm (0,4 po) COURBE DE RÉPONSE EN FRÉQUENCE TYPIQUE FIGURE 3...
- Page 10 FRANÇAIS HOMOLOGATION Beta 98H/C – Autorisé à porter la marque CE. Conforme à la directive CEM européenne 89/336/CEE. Conforme aux critères applicables de test et de performances de la norme CEM européenne EN 55103 (1996) parties 1 et 2 pour les environnements résidentiels (E1) et d’industrie légère (E2).
- Page 11 FRANÇAIS PLACEMENT POUR SAXOPHONE PLACEMENT POUR SAXOPHONE SOPRANO FIGURE 4 FIGURE 5...
- Page 12 FRANÇAIS PLACEMENT POUR TROMBONE PLACEMENT POUR TROMPETTE FIGURE 6 FIGURE 7...
- Page 13 FRANÇAIS RENFORT DE COL DE CYGNE INCLINÉ ASSUJETTISSANT PLACEMENT POUR BATTERIE FIGURE 9 FIGURE 8...
- Page 14 MODEL BETA 98H/C CARTRIDGE XLR CONNECTOR ELEMENT BLACK (to source) (audio) FILTER RED (to drain) (DC bias) PREAMP SHIELD MODEL WB98H/C CARTRIDGE TA4F CONNECTOR RED (to drain) (DC bias) BLACK (to source) (audio) FILTER ELEMENT SHIELD WIRING DIAGRAMS FIGURE 10.
- Page 15 United States, Canada, Latin America, Caribbean: 5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A. Phone: 847-600-2000 U.S. Fax: 847-600-1212 Intl Fax: 847-600-6446 Europe, Middle East, Africa: Shure Europe GmbH, Phone: 49-7131-72140 Fax: 49-7131-721414 Asia, Pacific: Shure Asia Limited, Phone: 852-2893-4290 Fax: 852-2893-4055...
